модель 2013 года
- Модель 500
- Код модели ATV 500 GREEN [A2013ICK4CUSG]

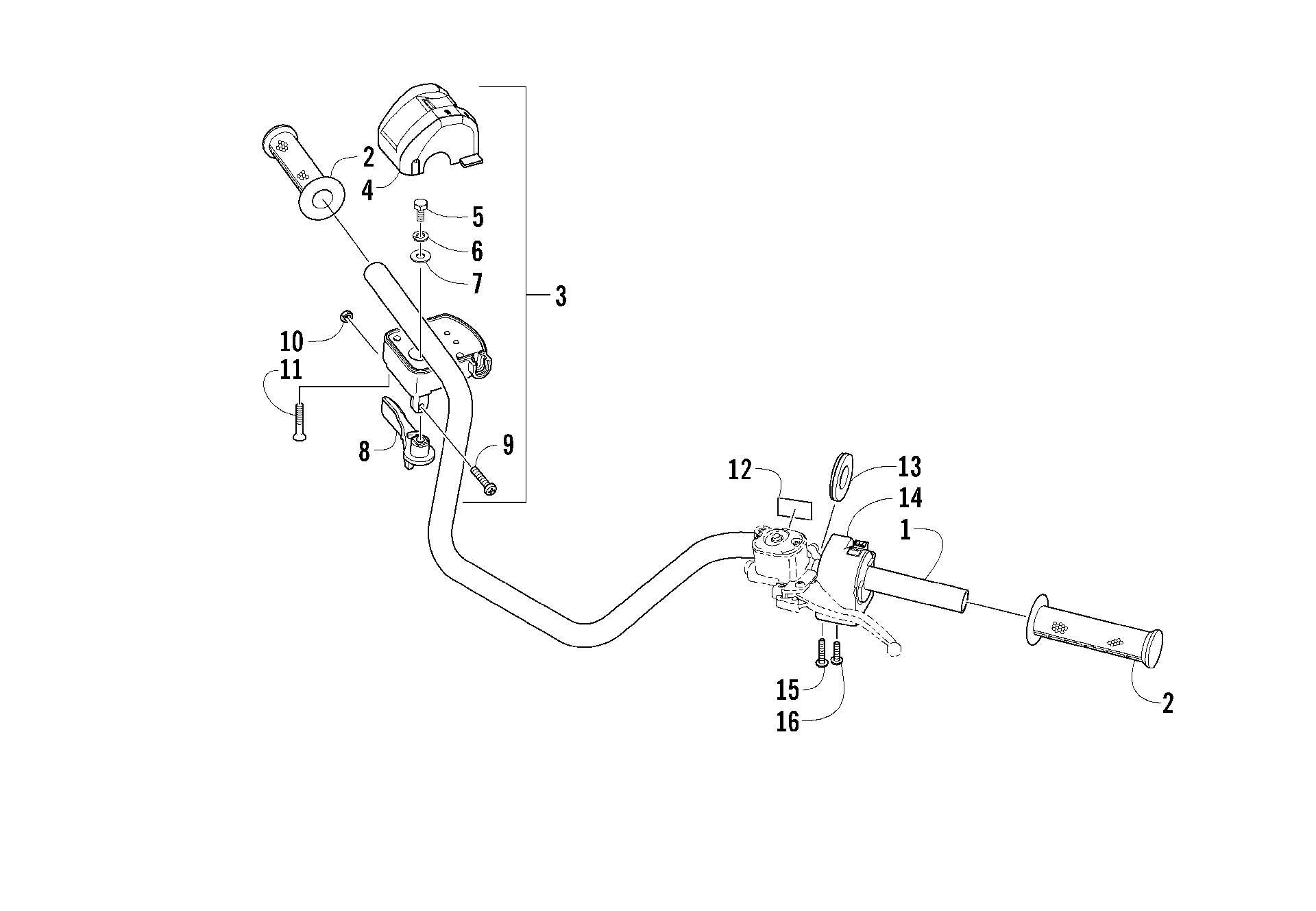

Схема руля ASSEMBLY [97317] для ATV 500 GREEN [A2013ICK4CUSG]
Схема
Детали
![Руль ASSEMBLY [97317]](/upload/schemas/6335a084ed7654.28495366.gif)
Номер
Наименование детали
Цена
1
Руль черный Arctic Cat art. 0505-418
По запросу
2
Ручка руля ATV art. 0405-106
По запросу
3
RHCA,2WD/4WD FOR D-L (09 FIS) (inc. 4-11) art. 0509-045
По запросу
4
SWITCH,2WD/4WD FOR D-L (09 FIS) art. 0409-119
По запросу
5
BOLT art. 3007-392
По запросу
6
WASHER, LOCK 6MM art. 3004-447
По запросу
7
WASHER, FLAT art. 3003-030
По запросу
8
Рычаг подсоса Arctic Cat art. 3409-001
По запросу
9
SCREW,5MM art. 3423-014
По запросу
10
NUT,5MM art. 3423-327
По запросу
11
SCREW, 5X30 art. 3423-199
По запросу
12
Decal, Warning - Brake Lever Lock art. 1411-865
По запросу
13
COVER, DUST art. 3409-019
По запросу
14
Пульт управления светом Arctic Cat art. 0509-014
от 12 086 ₽
15
Screw, Machine art. 0409-028
По запросу
16
Screw, Machine art. 0409-027
По запросу
