модель 2013 года
- Модель 500
- Код модели ATV 500 GREEN [A2013ICK4CUSG]

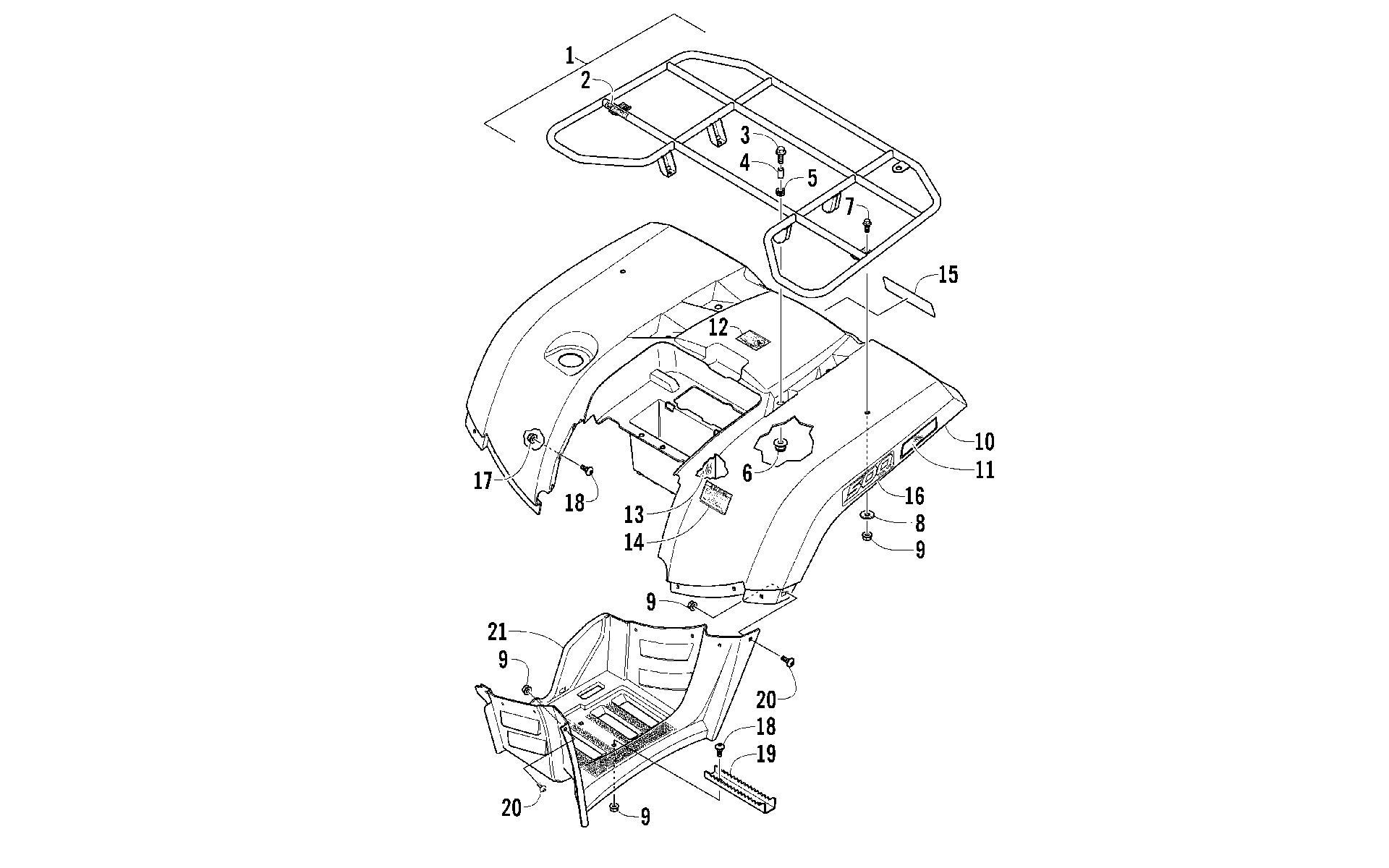

Схема задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [97326] для ATV 500 GREEN [A2013ICK4CUSG]
Схема
Детали
![задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [97326]](/upload/schemas/6335a756bada97.81319531.gif)
Номер
Наименование детали
Цена
1
RACK,REAR-ASSY (B-BODY VP) (inc. 2) art. 5506-062
По запросу
2
DECAL,WARNING-REAR RACK (200 LB.) art. 0411-648
По запросу
3
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
4
Втулка крепежная Arctic Cat art. 0423-669
По запросу
5
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
6
Nut, Hex art. 8432-802
По запросу
7
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
8
Washer art. 8050-222
По запросу
9
Гайка Arctic Cat art. 0423-540
По запросу
10
FENDER,REAR-RTD-MARSH-ASSY (inc. 11-14) art. 2516-958
По запросу
11
REFLECTOR,REAR-RH art. 1411-598
По запросу
11
REFLECTOR,REAR-LH art. 1411-599
По запросу
12
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
13
HEAT SHIELD,BATTERY BOX art. 0412-351
По запросу
14
DECAL,TIRE PRESSURE (FIS) art. 2411-143
По запросу
15
Наклейка "Arctic Cat" art. 1411-725
По запросу
16
DECAL,REAR-500 EFI (RH/LH) art. 2411-995
По запросу
17
Гайка Arctic Cat art. 8424-602
от 110 ₽
18
Болт Arctic Cat art. 0423-355
По запросу
19
Подножка черная art. 5506-497
от 1 848 ₽
20
Болт Arctic Cat art. 0423-419
По запросу
21
FOOTWELL,AUTO-ROUTED-LH (R/B 8506-753)(replaces 2516-385) art. 8506-753
По запросу
21
FOOTWELL,RH art. 2406-280
По запросу
