модель 2013 года
- Модель 550
- Код модели ATV 550 EFT BLACK [A2013IBO4EETP]

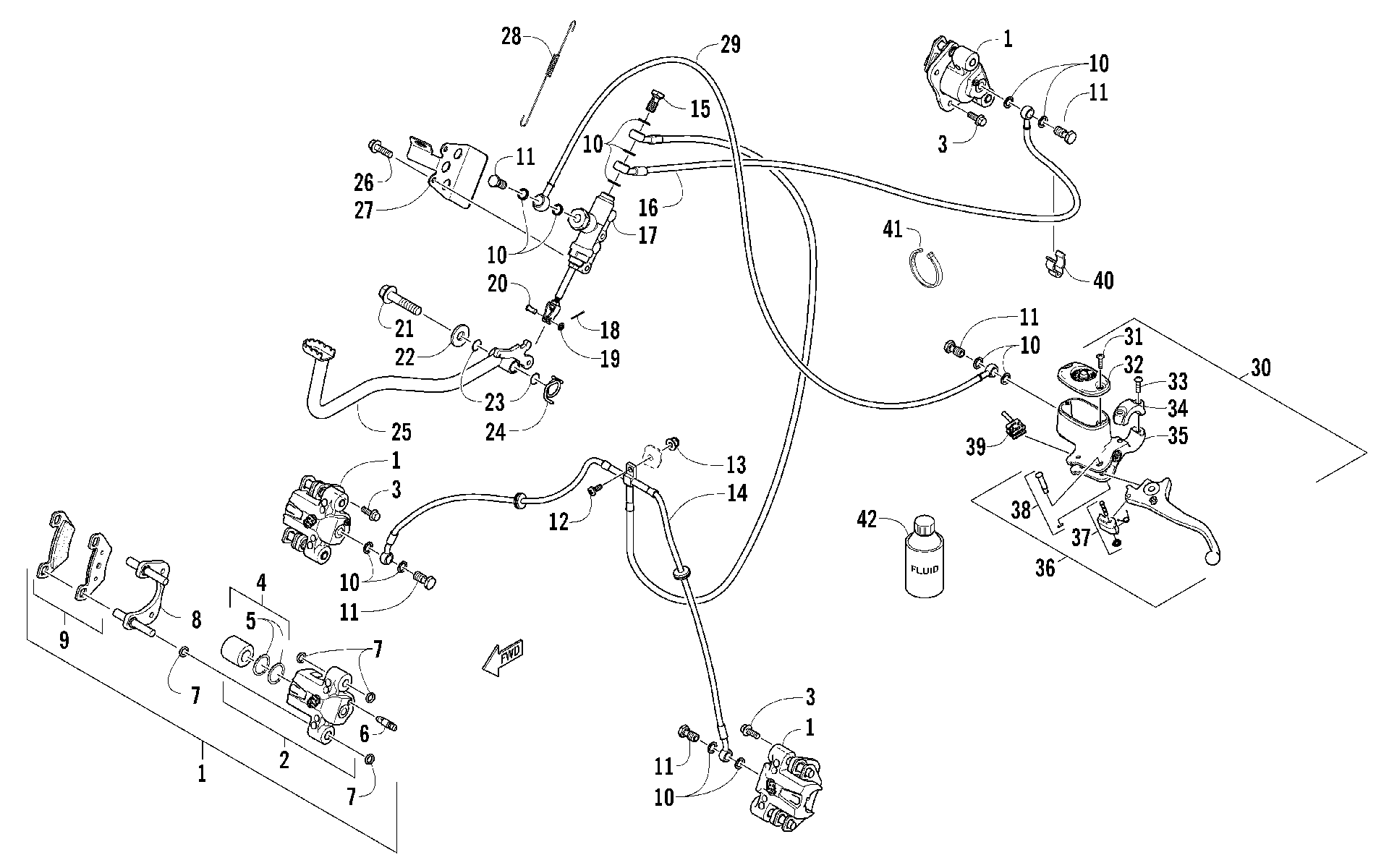

Схема Hydraulic тормоза ASSEMBLY [97018] для ATV 550 EFT BLACK [A2013IBO4EETP]
Схема
Детали
![Hydraulic тормоз ASSEMBLY [97018]](/upload/schemas/6335a4f7f15652.74094785.gif)
Номер
Наименование детали
Цена
1
Тормозной суппорт Arctic Cat art. 2502-575
от 19 047 ₽
Аналог
7 000 ₽
Требуется 2 шт.
Подписаться
1
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
2
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
2
Housing, Caliper - Assembly (inc. 3-6) Front Left & Rear Right art. 1436-161
По запросу
3
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
4
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
5
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
6
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
7
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
8
Пластина суппорта Arctic Cat art. 0502-605
По запросу
9
Колодка art. 1436-420
от 2 530 ₽
10
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
11
Bolt, Banjo Fitting(replaces 0423-413) art. 2502-905
По запросу
12
Screw, Machine art. 8476-625
от 160 ₽
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
HOSE,BRAKE ASSEMBLY(ACE) art. 1502-148
По запросу
15
Болт-фитинг тормозного шланга Arctic Cat art. 0423-610
от 987 ₽
16
HOSE,BRAKE-MC/CALIPER (50" WB) art. 1402-593
По запросу
17
Brake Assembly art. 1502-147
По запросу
18
Pin, Cotter art. 0117-868
По запросу
19
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
20
PIN,CLEVIS-1/4X51/64 Z&Y art. 1402-377
По запросу
21
Болт Arctic Cat art. 8408-816
от 110 ₽
22
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
23
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
24
SPRING,FOOT BRAKE-BLACK art. 0502-807
По запросу
25
Педаль тормоза Arctic Cat art. 1502-063
По запросу
26
Болт Arctic Cat art. 8408-625
от 116 ₽
27
BRACKET,SWITCH-BLACK art. 1502-179
от 1 180 ₽
28
Пружина Arctic Cat art. 0502-785
По запросу
29
Hose, Brakeline art. 1402-592
По запросу
30
Тормозной цилиндр Arctic Cat art. 1502-902
от 15 780 ₽
31
KIT, RESERVOIR COVER SCREWS art. 0502-566
По запросу
32
Крышка тормозной машинки Arctic Cat art. 0502-868
от 9 881 ₽
33
KIT, CLAMP SCREWS art. 0502-568
По запросу
34
CLAMP(BLACK) art. 0502-869
По запросу
35
KIT,REBUILD MASTER CYLINDER (HAYES BLK) art. 0502-704
По запросу
36
Тормозная машинка Arctic Cat art. 1502-904
от 5 980 ₽
37
KIT,PARK LEVER SUB-ASSY art. 1502-905
По запросу
38
KIT,SNAP RING art. 0502-580
По запросу
39
Выключатель стоп-сигнала art. 0502-564
от 5 051 ₽
40
CLIP,BRAKE HOSE art. 1502-115
По запросу
41
Зажим Arctic Cat art. 0123-788
По запросу
42
DOT 4 BRAKE FLUID - 12 OZ art. 5639-848
По запросу
