модель 2013 года
- Модель 550
- Код модели ATV 550 EFT BLACK [A2013IBO4EETP]

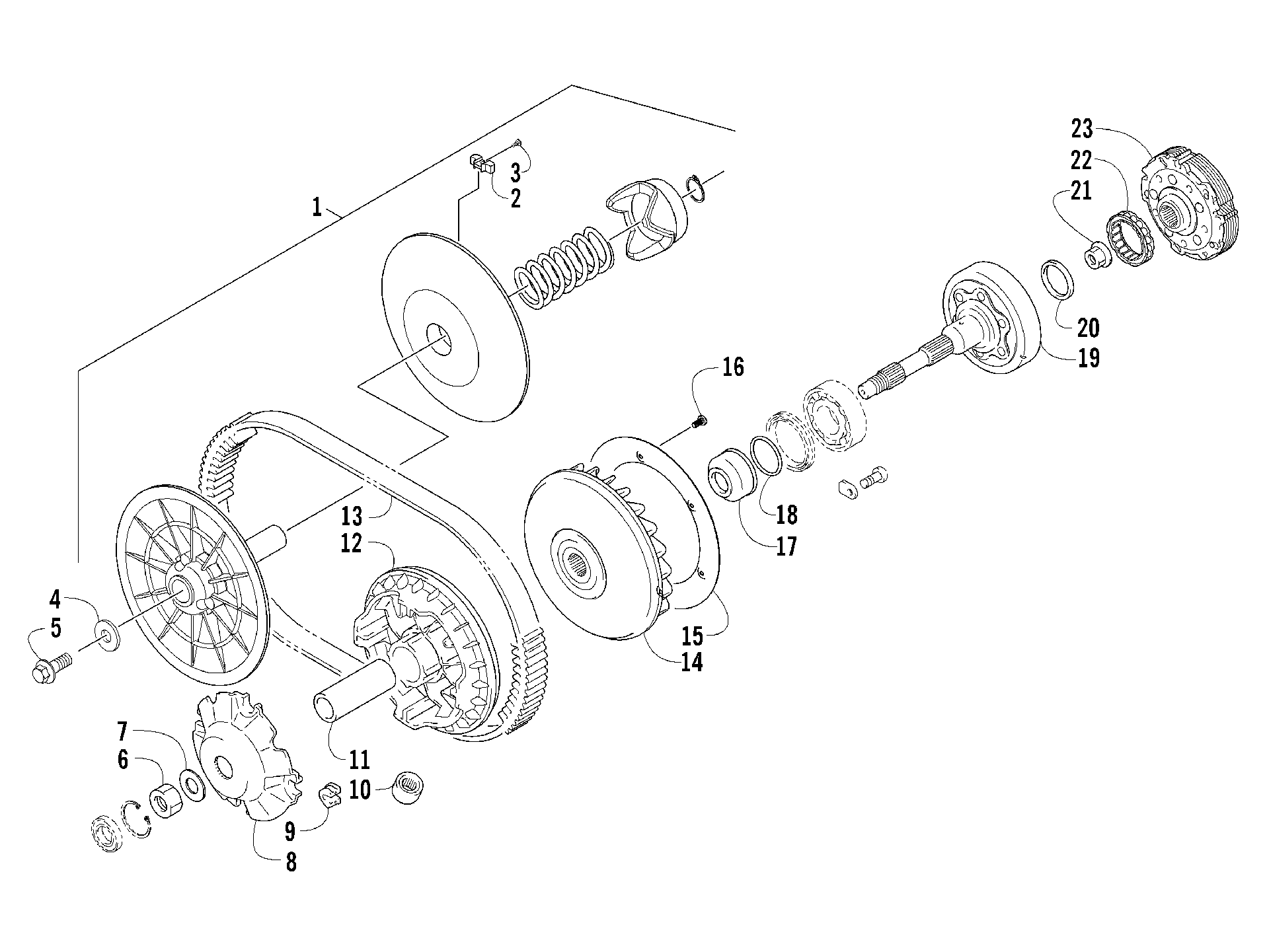

Схема трансмиссии ASSEMBLY [97029] для ATV 550 EFT BLACK [A2013IBO4EETP]
Схема
Детали
![Трансмиссия ASSEMBLY [97029]](/upload/schemas/6335b81f90ff70.67598528.gif)
Номер
Наименование детали
Цена
1
Ведомый вариатор в сборе Arctic Cat art. 0823-535
от 38 600 ₽
2
Слайдер вариатора Arctic Cat art. 0823-176
По запросу
3
Screw, Cam Shoe art. 0823-177
По запросу
4
Washer art. 0623-929
По запросу
5
Screw, Cap art. 8413-241
По запросу
6
Гайка вариатора Arctic Cat art. 0827-010
По запросу
7
Шайба Arctic Cat art. 0828-106
от 473 ₽
8
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
9
Слайдер вариатора art. 0823-277
от 490 ₽
10
Грузик вариатора 19гр. Arctic Cat art. 0823-164
По запросу
11
Вал ведущего вариатора Arctic Cat art. 0823-271
от 3 210 ₽
12
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
13
Ремень вариатора Arctic Cat art. 0823-013
от 11 477 ₽
14
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
15
SHROUD,STAT SHEAVE-DRIVE art. 0823-131
По запросу
16
Болт Arctic Cat art. 0623-914
По запросу
17
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
18
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
19
Колокол сцепления Arctic Cat art. 0823-556
от 10 900 ₽
20
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
21
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
22
CLUTCH, ONE WAY ASM art. 0823-018
от 8 930 ₽
23
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
