модель 2013 года
- Модель 550
- Код модели ATV 550 EFT BLACK [A2013IBO4EETP]

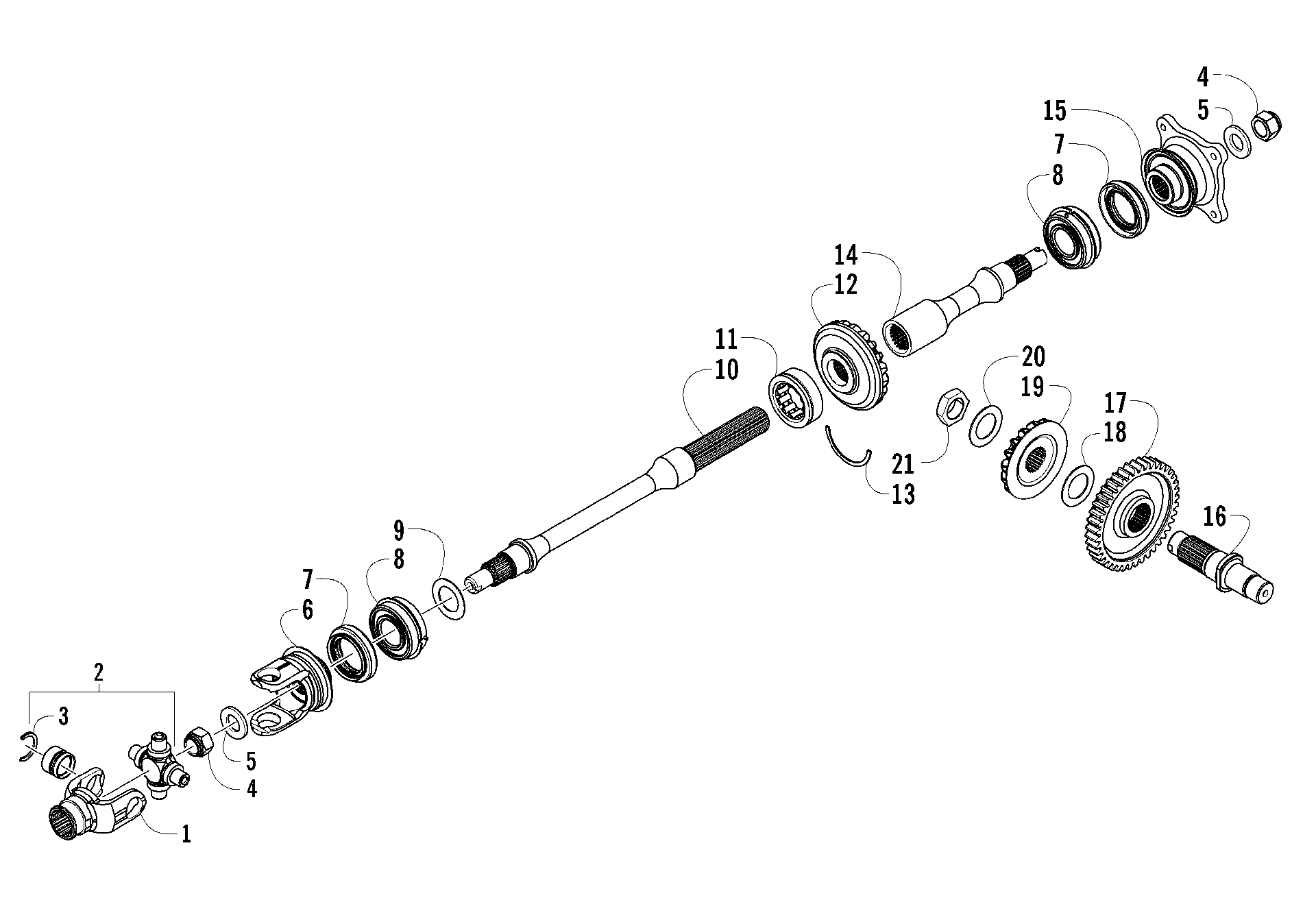

Схема secondary привод ASSEMBLY [97032] для ATV 550 EFT BLACK [A2013IBO4EETP]
Схема
Детали
![Secondary привод ASSEMBLY [97032]](/upload/schemas/6335b1479371c9.66563325.gif)
Номер
Наименование детали
Цена
1
Вилка переднего кардана Arctic Cat art. 0819-063
По запросу
2
Крестовина 20мм x 57мм Arctic Cat art. 1402-164
от 3 161 ₽
3
Стопорное кольцо крестовины Arctic Cat art. 0423-450
от 420 ₽
4
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
5
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
6
Вилка кардана Arctic Cat art. 0819-061
По запросу
7
Сальник Arctic Cat art. 0830-043
от 720 ₽
8
Подшипник Arctic Cat art. 0832-107
По запросу
9
Шайба 25 x 34 x 0.25 mm Arctic Cat art. 0828-021
от 326 ₽
9
SHIM, 25 x 34 x 1.15 art. 0828-029
По запросу
9
Шайба Arctic Cat art. 0828-022
от 935 ₽
9
SHIM, 25 X 34 X 0.35 MM art. 0828-023
По запросу
9
SHIM,. 25 x 34 x .90 art. 0828-024
По запросу
9
SHIM, 25 x 34 x .95 art. 0828-025
По запросу
9
SHIM, 25 x 34 x 1.00 art. 0828-026
По запросу
9
SHIM, 25 x 34 x 1.05 art. 0828-027
По запросу
9
SHIM, 25 x 34 x 1.10 art. 0828-028
По запросу
10
SECONDARY DRIVE SHAFT,17MM art. 0819-115
По запросу
11
Подшипник Arctic Cat art. 0832-016
от 2 820 ₽
12
Вторичная ведомая шестерня Arctic Cat art. 0822-106
По запросу
13
RING, DRIVEN BEARING art. 0819-011
По запросу
14
Вторичный вал Arctic Cat art. 0819-053
от 4 560 ₽
15
Муфта Arctic Cat art. 0819-005
от 3 790 ₽
16
SHAFT,OUTPUT (SOLID) art. 0822-067
По запросу
17
GEAR,DRIVEN-NO.2 (41T) art. 0822-009
По запросу
18
Шайба 24x48x1.10 Arctic Cat art. 0828-064
от 2 205 ₽
18
Шайба регулировочная 24x48x1.05 Arctic Cat art. 0828-063
По запросу
18
Шайба 24х58х1.00 Arctic Cat art. 0828-062
от 2 405 ₽
18
Шайба регулировочная 24х48х0,9 art. 0828-033
По запросу
18
Шайба регулировочная 24x48x.35 Arctic Cat art. 0828-032
от 2 205 ₽
18
Шайба регулировочная 24х48х0,30 Arctic Cat art. 0828-031
По запросу
18
Шайба регулировочная 24х48х0,25 Arctic Cat art. 0828-030
По запросу
18
Шайба регулировочная 24х48х0,95 art. 0828-018
По запросу
18
SHIM, 24 x 48 x 1.15 art. 0828-065
По запросу
19
Gear, Secondary Drive art. 0822-127
По запросу
20
Шайба регулировочная Arctic Cat art. 0828-019
от 725 ₽
21
Гайка Arctic Cat art. 0827-012
от 1 743 ₽
