модель 2015 года
- Модель 700
- Код модели ATV XR 700 LTD BLACK [A2015XDT1PUSO]

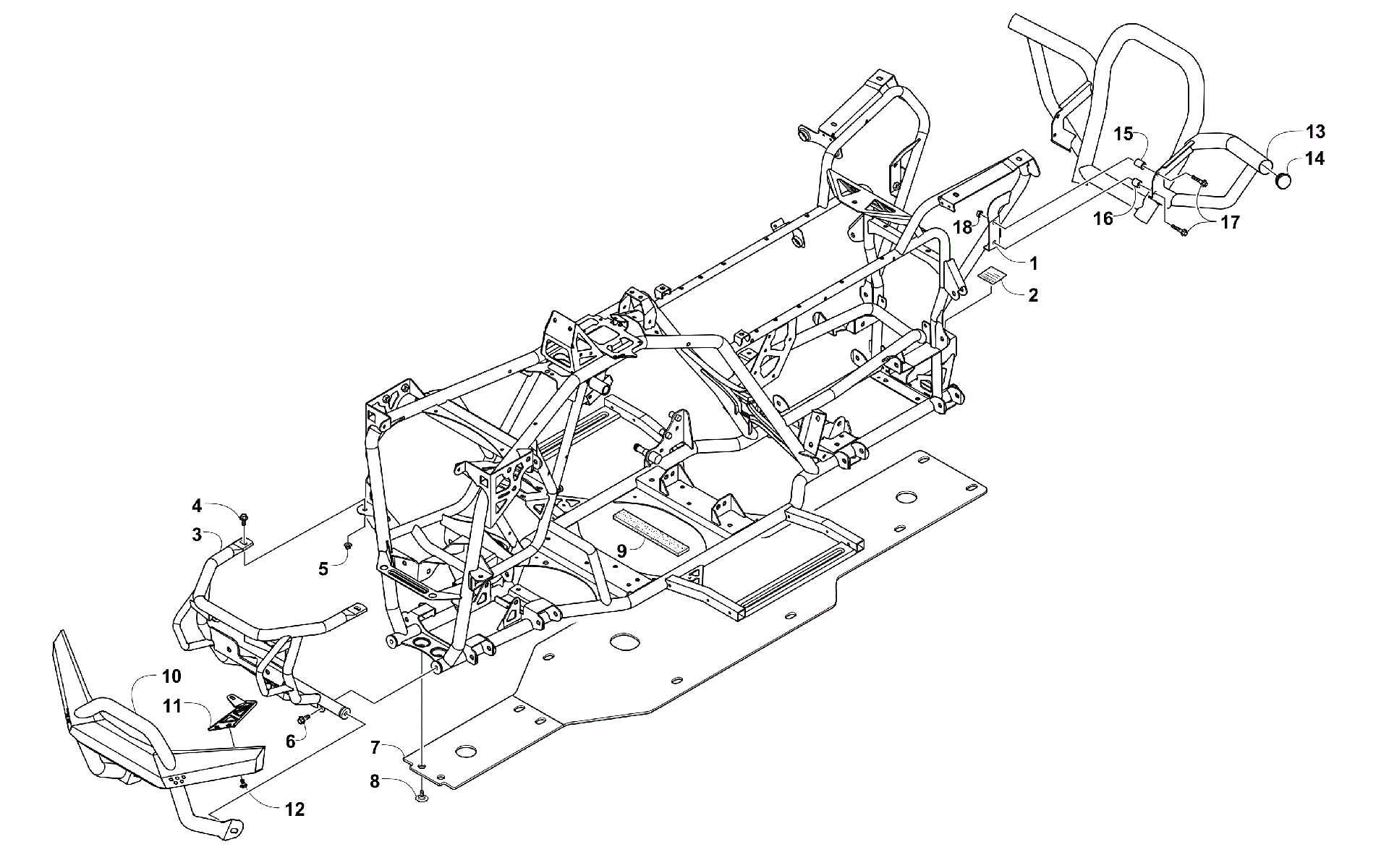

Схема рамы AND RELATED PARTS [300814] для ATV XR 700 LTD BLACK [A2015XDT1PUSO]
Схема
Детали
![Рама AND RELATED PARTS [300814]](/upload/schemas/63345c019791f7.95830079.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-PTD BLACK (ATV 151)(replaces 5506-686) art. 7506-803
По запросу
2
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
3
Бампер передний Arctic Cat art. 5506-625
от 44 961 ₽
4
Болт Arctic Cat art. 8408-820
от 110 ₽
5
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
6
Болт Arctic Cat art. 8409-020
от 110 ₽
7
PANEL,SKID art. 4406-582
По запросу
8
Screw, Self-Tapping art. 1423-109
По запросу
9
PAD,BATTERY-TOP RR art. 0406-289
По запросу
10
BUMPER,FRONT-LIMITED-ASSY (151) art. 5506-895
По запросу
11
Bracket, Bumper - Left art. 7506-125
По запросу
11
Bracket, Bumper - Right art. 7506-124
По запросу
12
SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK art. 0423-361
По запросу
13
BUMPER,REAR-LIMITED-ASSY (inc. 14) art. 7506-279
По запросу
14
CAP,END art. 1423-302
По запросу
15
SPACER, 8.5MM - 17.46MM - 24MM art. 1423-303
По запросу
16
SPACER, 8.5MM - 17.46MM - 19.5MM art. 1423-304
По запросу
17
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
18
NUT,HEX - M8 X 1.25 CL8 Z&Y art. 8420-802
По запросу
