модель 2015 года
- Модель 700
- Код модели ATV XR 700 LTD BLACK [A2015XDT1PUSO]

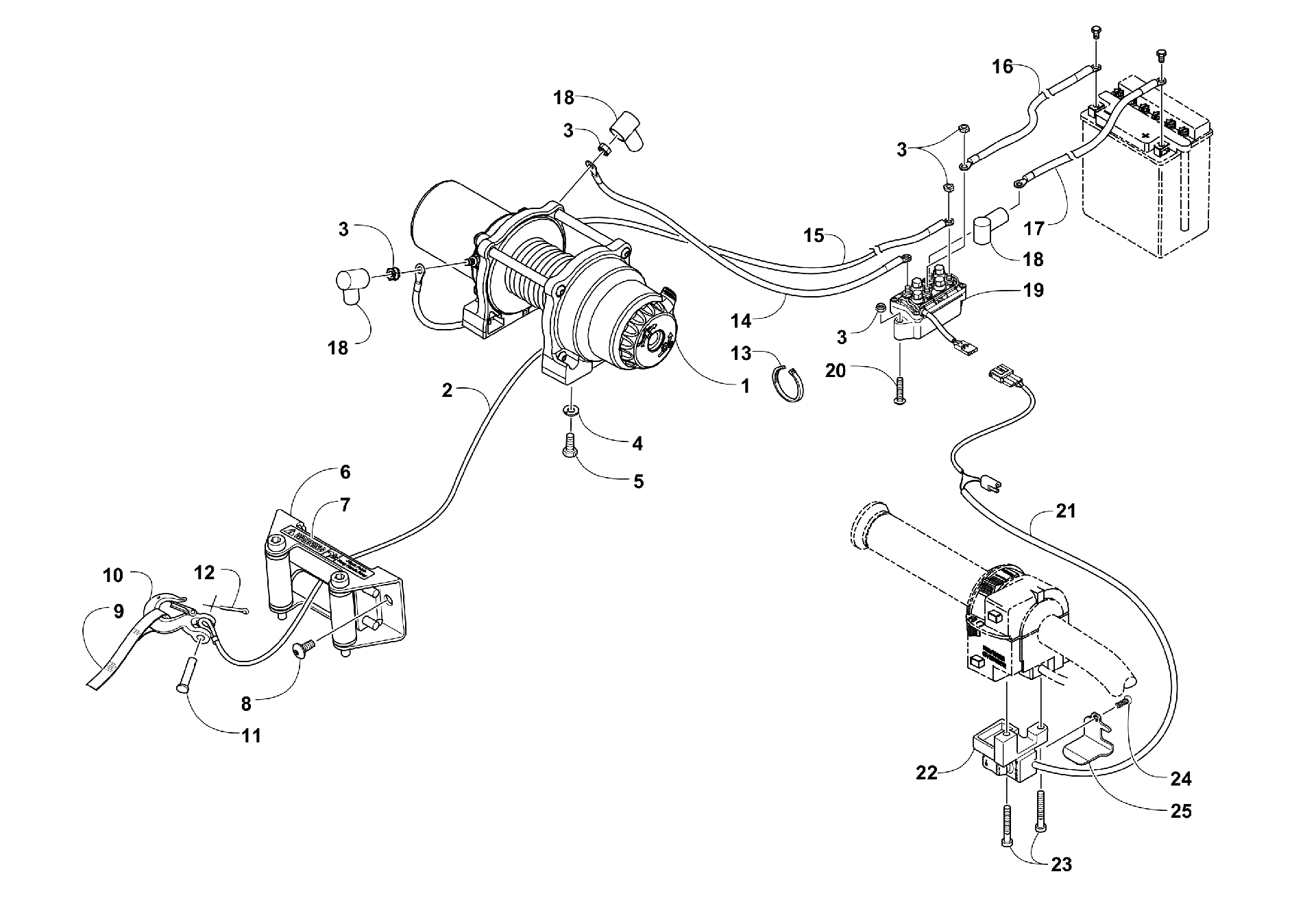

Схема лебёдки ASSEMBLY [301568] для ATV XR 700 LTD BLACK [A2015XDT1PUSO]
Схема
Детали
![Лебёдка ASSEMBLY [301568]](/upload/schemas/63348cc6c33cb3.02117256.gif)
Номер
Наименование детали
Цена
1
WINCH,V3000-DOM (inc. 2)(replaces 0409-165) art. 0409-257
По запросу
2
CABLE,WINCH art. 1441-831
По запросу
3
Nut art. 0623-038
от 110 ₽
4
Washer, Lock art. 8051-246
По запросу
5
Болт Arctic Cat art. 8408-820
от 110 ₽
6
FAIRLEAD,ROLLER-1600 (B) (inc. 7) art. 0441-403
По запросу
7
DECAL,WARNING-ROLLER FAIRLEAD art. 0411-474
По запросу
8
Screw, Machine art. 8468-820
По запросу
9
STRAP,WINCH HOOK-"ARCTIC CAT" art. 1441-781
По запросу
10
Hook, Winch art. 1441-833
По запросу
11
PIN art. 1441-834
По запросу
12
Pin, Cotter art. 0623-175
По запросу
13
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
14
CABLE,WINCH-SOLENOID(65" YEL #6) art. 0445-112
По запросу
15
CABLE,WINCH-SOLENOID(65" BLUE #6) art. 0445-113
По запросу
16
CABLE,BATTERY-SOLENOID(20" BLK #6) art. 0445-114
По запросу
17
CABLE,BATTERY-SOLENOID(26" RED #6) art. 0445-111
По запросу
18
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 3 шт.
19
SOLENOID,WINCH-ASSY(replaces 0409-066) art. 0409-246
от 4 960 ₽
20
Screw, Machine art. 8476-625
от 160 ₽
21
SWITCH,WINCH-HARNESS ASSY(015 ATV) art. 0409-191
По запросу
22
HOLDER,SWITCH-WINCH (P151) art. 0409-188
По запросу
23
SCREW,MACH-PHTRH M5-.8X60 Z&BLK art. 8464-560
По запросу
24
SCREW, COVER-WINCH SWITCH art. 0423-382
По запросу
25
COVER,WINCH SWITCH-BLACK art. 5506-053
По запросу
