модель 2015 года
- Модель 700
- Код модели ATV XR 700 LTD BLACK [A2015XDT1PUSO]

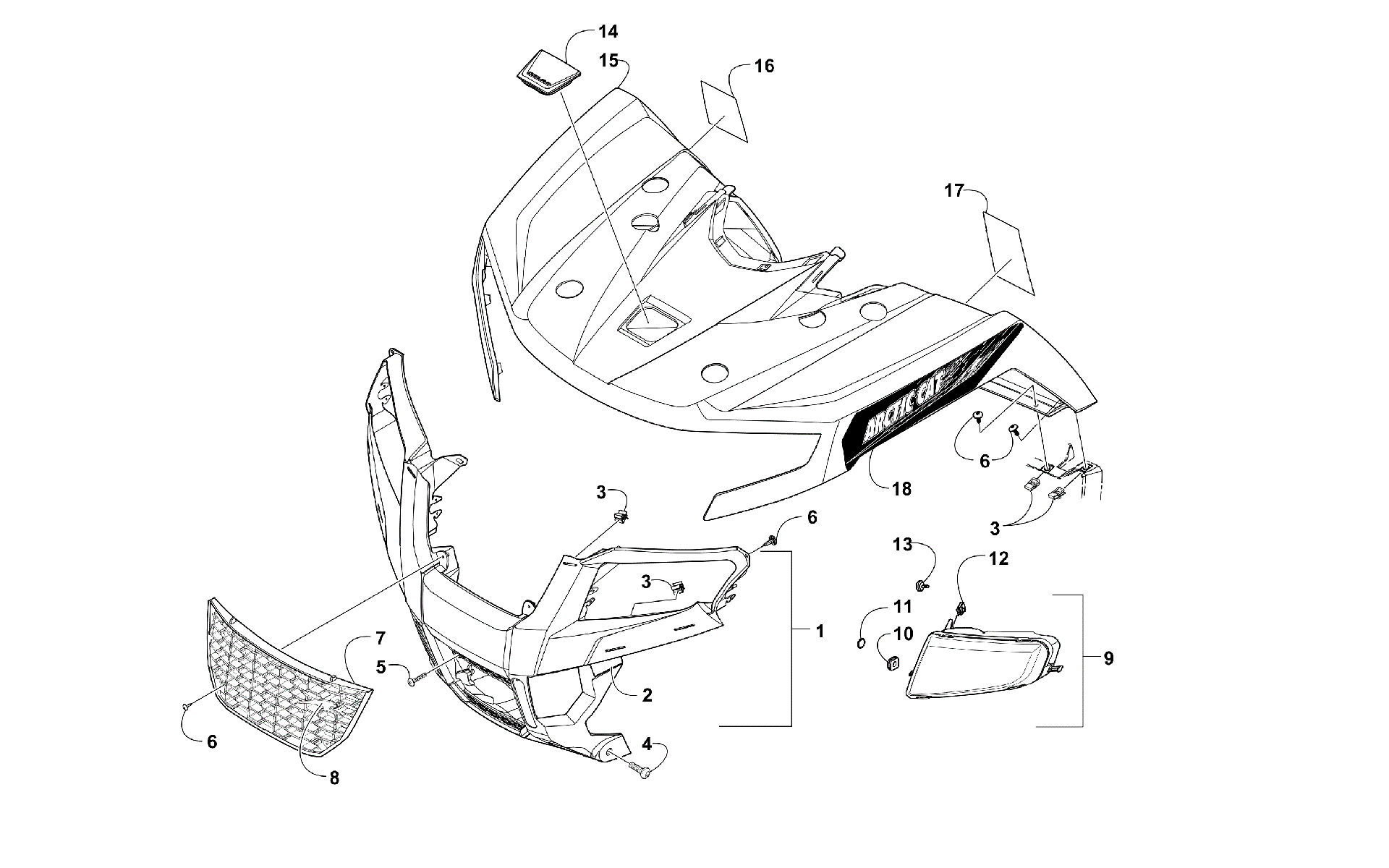

Схема передней части BODY PANEL AND HEADLIGHT ASSEMBLIES [300811] для ATV XR 700 LTD BLACK [A2015XDT1PUSO]
Схема
Детали
![Передняя часть BODY PANEL AND HEADLIGHT ASSEMBLIES [300811]](/upload/schemas/63345dddf2e280.72059304.gif)
Номер
Наименование детали
Цена
1
Передняя решетка Arctic Cat art. 5506-753
По запросу
2
REFLECTOR,FRONT-LH art. 4411-169
По запросу
2
REFLECTOR,FRONT-RH art. 4411-168
По запросу
3
CLIP,RETAINING art. 1423-321
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
6
Screw, Self Tapping art. 1423-284
По запросу
7
GRILL,FRONT-151 ATV (13.5 mm TABS) art. 4406-990
По запросу
8
Emblem, Aircat art. 4411-479
По запросу
9
HEADLIGHT,LED-LH (XR LTD) art. 0509-105
По запросу
9
HEADLIGHT,LED-RH (XR LTD) art. 0509-104
По запросу
10
GROMMET-LH art. 4406-723
По запросу
10
GROMMET-RH art. 4406-722
По запросу
11
O-RING,D:.116 ID: .924-EPDM (3-912) art. 1423-326
По запросу
12
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
13
SCREW,1" RND KNOB-M5X0.8X15MM LG art. 2623-113
По запросу
14
PLUG,ACCESS COOLING art. 4406-784
По запросу
15
FENDER,FRONT-GLOSS BLACK-ASSY (inc. 16-17) art. 7506-142
По запросу
16
DECAL,WARNING-FRONT FENDER-RH(replaces 4411-672) art. 6411-422
По запросу
17
DECAL,WARNING-FRONT FENDER-LH art. 4411-673
По запросу
18
DECAL,FRONT FENDER-ARCTIC CAT-LH art. 4411-899
По запросу
18
DECAL,FRONT FENDER-ARCTIC CAT-RH art. 4411-898
По запросу
