модель 2016 года
- Модель 450
- Код модели ATV ALTERRA 450 RED [A2016KAK4CUSR]

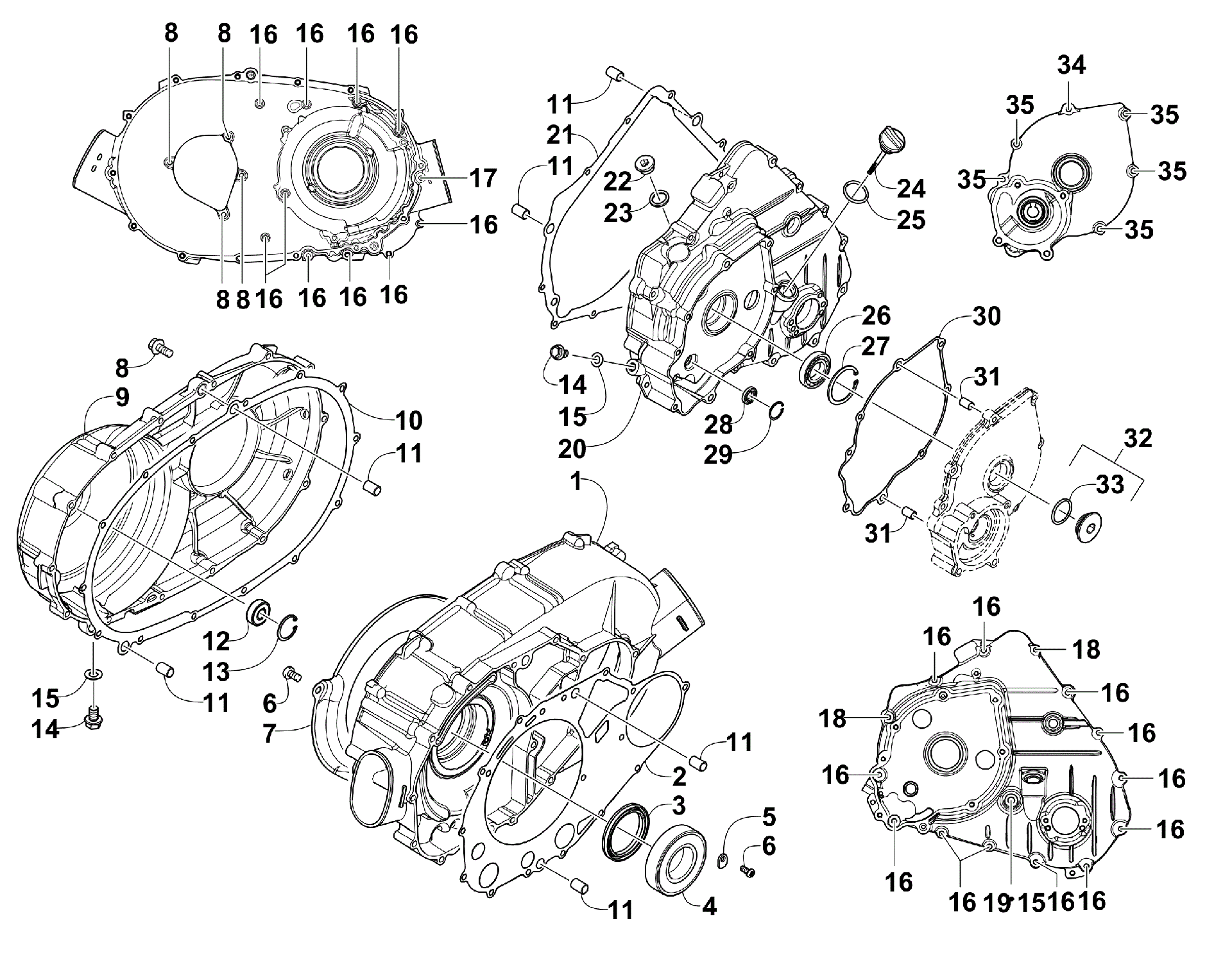

Схема узла крышки сцепления/ремня/магнето [301453] для ATV ALTERRA 450 RED [A2016KAK4CUSR]
Схема
Детали
![Узел крышки сцепления/ремня/магнето [301453]](/upload/schemas/6331619794c017.29759476.gif)
Номер
Наименование детали
Цена
1
COVER, CLUTCH art. 0806-026
По запросу
2
Прокладка генератора Arctic Cat art. 0830-055
По запросу
3
Сальник Arctic Cat 40х80х9 art. 0830-157
По запросу
4
Подшипник Arctic Cat art. 0832-071
от 690 ₽
5
RETAINER,BEARING art. 0822-104
По запросу
6
SCREW,PPH,M6X1X12 art. 0826-144
По запросу
7
PLATE AIR INTAKE art. 0806-103
По запросу
8
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
9
Cover, V-Belt art. 0806-027
По запросу
10
Прокладка Arctic Cat art. 0830-056
от 4 694 ₽
11
PIN,DOWEL art. 0829-046
По запросу
12
BEARING,CONRAD-6201 art. 0832-023
По запросу
13
CIR CLIP IN 32 art. 3303-347
По запросу
14
BOLT FLANGE 8*12 art. 3304-544
По запросу
15
WASHER 8MM art. 3303-591
По запросу
16
BOLT FLANGE SH 6*40 art. 3307-053
По запросу
17
ACS SCREW,HFH-M6-1x80 art. 0826-066
По запросу
18
BOLT FLANGE SH 6*50 art. 3307-062
По запросу
19
BOLT FLANGE 8*140 art. 3307-060
По запросу
20
COVER,LEFT CRANK CASE art. 0806-122
По запросу
21
Прокладка магнето Arctic Cat art. 0830-057
от 5 250 ₽
22
PLUG,TDC CHECK art. 0806-099
По запросу
23
WASHER,CRUSH 16 X 22 X 2 art. 0830-141
По запросу
24
STICK, OIL LEVEL (inc. 25) art. 0806-029
По запросу
25
O-RING 18*3 art. 3304-102
По запросу
26
BEARING,CONRAD S/R-47 X 25 X 8 art. 0832-053
По запросу
27
CIR CLIP IN 47 art. 3305-943
По запросу
28
BEARING BALL RADIAL 6800C3 art. 3305-944
По запросу
29
CIR CLIP IN 19 art. 3305-942
По запросу
30
GASKET,STARTING COVER art. 0830-206
По запросу
31
DOWEL PIN art. 3301-716
По запросу
32
CAP ASSY (INCLUDES O-RING 0835-016) (inc. 33) art. 0812-087
По запросу
33
O-RING 27.4*2.4 art. 0835-016
По запросу
34
BOLT FLANGE SH 6*30 (G) art. 3307-055
По запросу
35
BOLT FLANGE SH 6*20 art. 3304-189
По запросу
