модель 2016 года
- Модель 450
- Код модели ATV ALTERRA 450 RED [A2016KAK4CUSR]

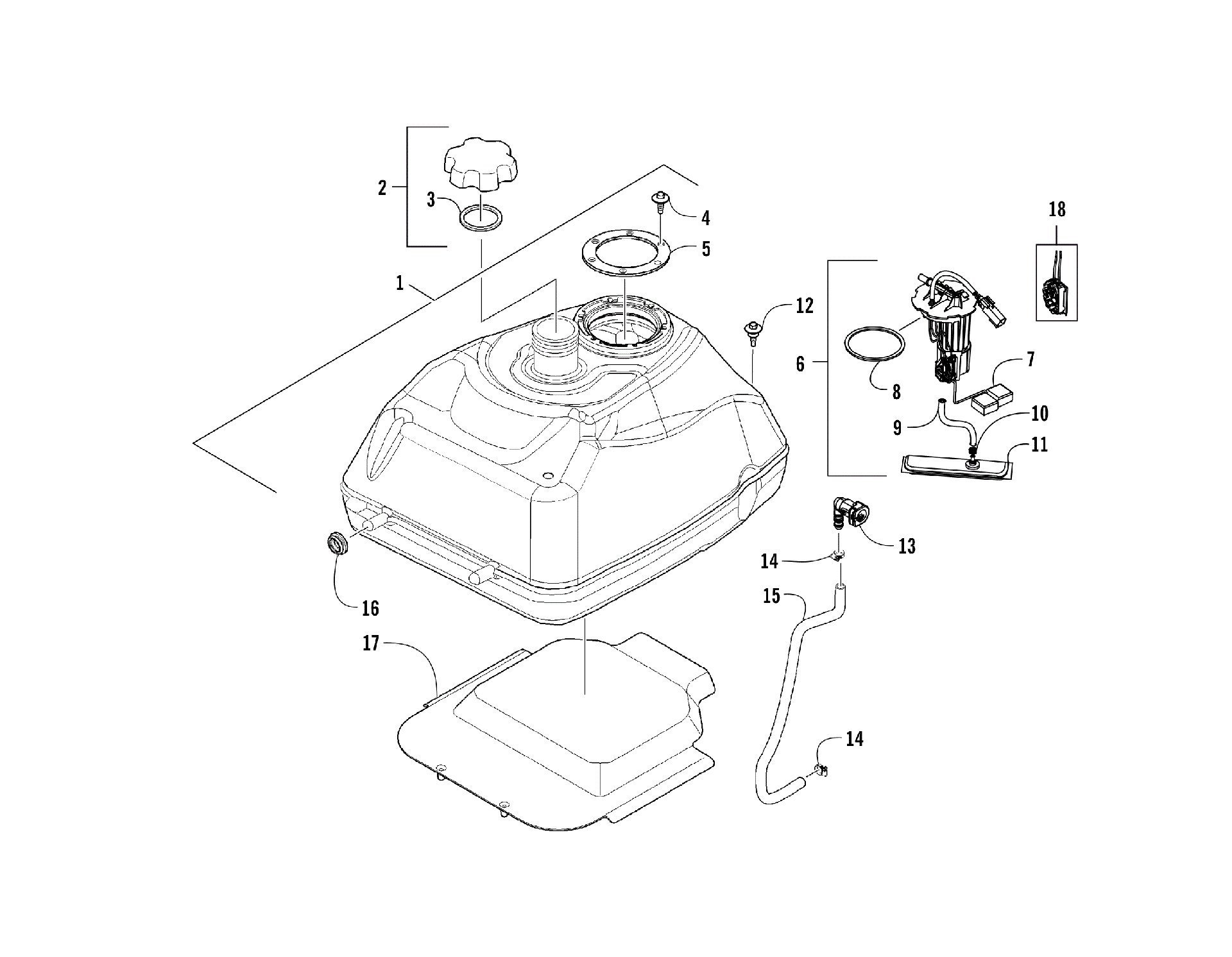

Схема топливный бака ASSEMBLY [300568] для ATV ALTERRA 450 RED [A2016KAK4CUSR]
Схема
Детали
![топливный бак ASSEMBLY [300568]](/upload/schemas/63316ea88f7767.85925511.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY (425 NA) (inc. 2-5) art. 3306-403
По запросу
2
CAP ASSY FUEL TANK (inc. 3) art. 3306-297
По запросу
3
GASKET,FUEL CAP art. 3306-298
По запросу
4
BOLT WASHER 5*16 art. 3306-300
По запросу
5
MOUNT FUEL PUMP art. 3306-299
По запросу
6
PUMP ASSEMBLY FUEL (inc. 7-11) art. 3307-076
По запросу
7
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
8
SEAL art. 3313-845
По запросу
9
TUBE FILTER art. 3307-080
По запросу
10
CLIP 12.5 art. 3307-079
По запросу
11
FUEL FILTER art. 3307-077
По запросу
12
Screw, Fuel Tank art. 0423-732
По запросу
13
Переходник art. 1670-878
По запросу
14
Clamp, Hose art. 0623-373
По запросу
15
TUBE FUEL art. 3307-078
По запросу
16
GROMMET, FUEL TANK art. 0423-460
По запросу
17
SHIELD,FUEL TANK art. 3313-833
По запросу
18
Fuel Level Sensor Kit art. 1770-170
По запросу
