модель 2016 года
- Модель TRV 700
- Код модели TBX 700 T3S EPS RED [A2016BBT1PSTR]

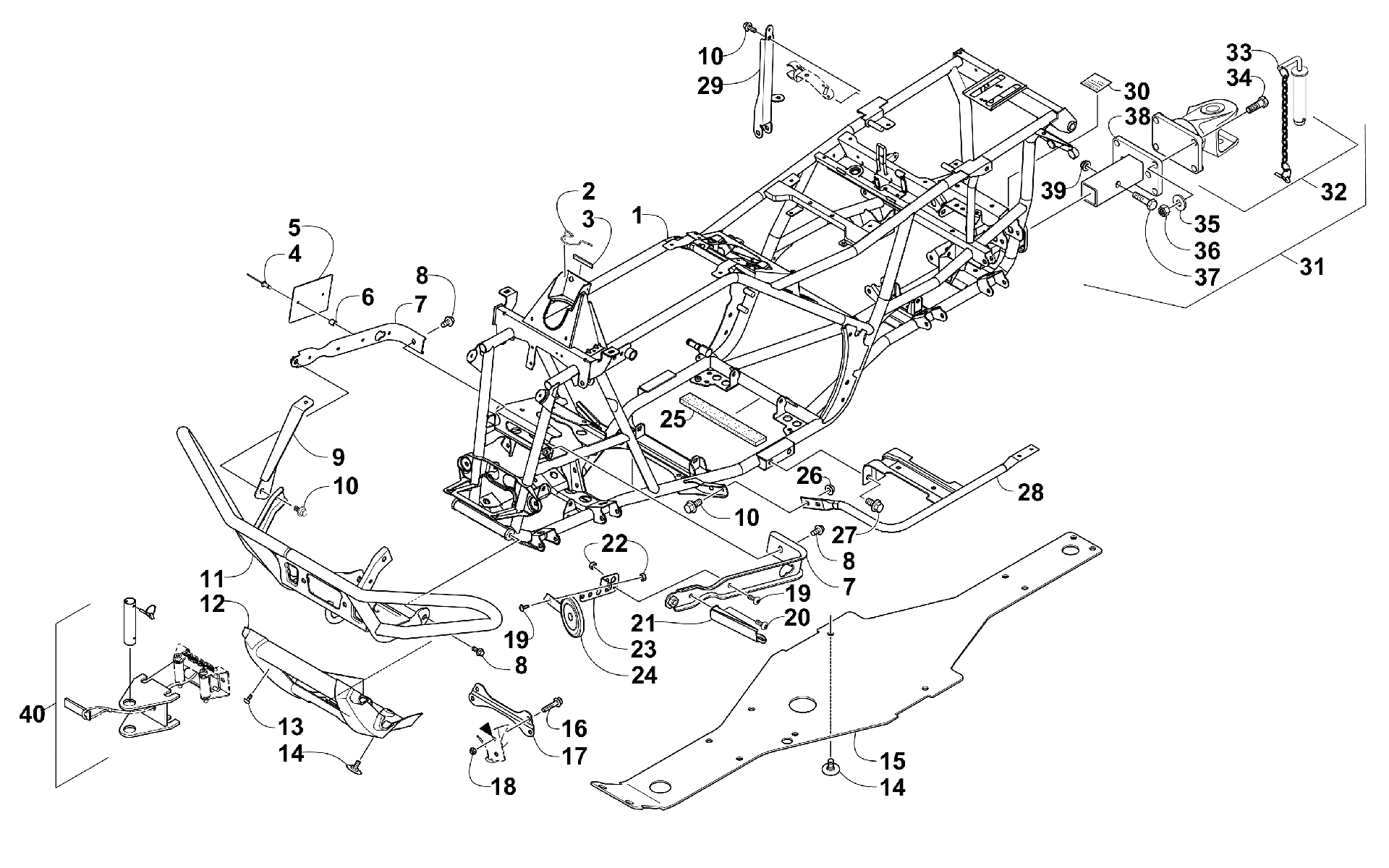

Схема рамы AND RELATED PARTS [300631] для TBX 700 T3S EPS RED [A2016BBT1PSTR]
Схема
Детали
![Рама AND RELATED PARTS [300631]](/upload/schemas/63341bfbde22b0.97619967.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN-BLACK (TBX)(replaces 4506-536) art. 9506-184
По запросу
2
CLIP,WIRE HARNESS art. 2416-401
По запросу
3
Trim art. 0706-371
По запросу
4
Rivet art. 8060-711
По запросу
5
PLATE,TYPE-PTD BLACK art. 4506-818
По запросу
6
Spacer art. 1623-612
По запросу
7
Крепление бампера Arctic Cat art. 1506-596
от 1 810 ₽
7
CHANNEL,BUMPER MOUNTING-PTD BLACK art. 4506-816
По запросу
8
Болт Arctic Cat art. 8409-020
от 110 ₽
9
Кронштейн переднего бампера правый Arctic Cat art. 1506-562
от 1 910 ₽
9
Кронштейн переднего бампера левый Arctic Cat art. 1506-563
от 1 810 ₽
10
Болт Arctic Cat art. 8408-816
от 110 ₽
11
Бампер передний Arctic Cat art. 1506-855
от 17 850 ₽
12
Fascia, Bumper - Front art. 1406-360
от 2 490 ₽
13
Болт Arctic Cat art. 0423-419
По запросу
14
Винт Arctic Cat art. 0423-101
от 263 ₽
15
PANEL,BELLY art. 2406-091
По запросу
16
Screw, Cap art. 8409-025
По запросу
17
Пластина передних рычагов Arctic Cat art. 2516-852
По запросу
18
Гайка Arctic Cat art. 0423-744
от 263 ₽
19
Винт Arctic Cat art. 8477-616
от 110 ₽
20
Винт Arctic Cat art. 8477-620
от 168 ₽
21
Bracket, Support - Right art. 2416-162
По запросу
21
Bracket, Support - Left art. 2416-163
По запросу
22
Nut art. 0623-038
от 110 ₽
23
BRACKET,MOUNT-HORN art. 2406-321
По запросу
24
Horn, Electric - 12V(replaces 0430-053) art. 0430-131
По запросу
25
PAD,BATTERY-TOP RR art. 0406-289
По запросу
26
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
27
Болт Arctic Cat art. 8409-016
от 221 ₽
28
FOOTREST,LH-BLACK (TBX II) art. 1506-591
По запросу
28
FOOTREST,RH-BLACK (TBX II) art. 1506-590
По запросу
29
BRACKET,FUEL TANK-BLACK art. 2506-447
По запросу
30
DECAL,WARNING-TOWING-1050 LB art. 4411-550
По запросу
31
Hitch, Rear - Assembly (inc. 32-39) art. 5506-054
По запросу
32
HITCH,CLEVIS-SCHARMULLER-ASSY (inc. 33) art. 4506-815
По запросу
33
Pin art. 4406-100
По запросу
34
SCREW,CAP-HH M14X2.0X45 CL 8.8 Z&Y art. 1423-137
По запросу
35
WASHER,FLAT-M14 Z&Y DIN 125A art. 1423-136
По запросу
36
NUT,NYLOCK-M14X2.0 CL 8 Z&Y DIN 985 art. 1423-138
По запросу
37
SCREW,CAP-HHM 16X2X80CL8.8 Z&Y ISO 4014 art. 1423-128
По запросу
38
ADAPTER,HITCH-SLIDE-IN-PTD BLK ACE ONLY art. 4506-814
По запросу
39
NUT,NYLOCK-M16X2.0 CL 8 Z&Y DIN 985 art. 1423-129
По запросу
40
HITCH,FRONT-T3 PINTLE-PACKAGE art. 2441-253
По запросу
