модель 2016 года
- Модель TRV 700
- Код модели TBX 700 T3S EPS RED [A2016BBT1PSTR]

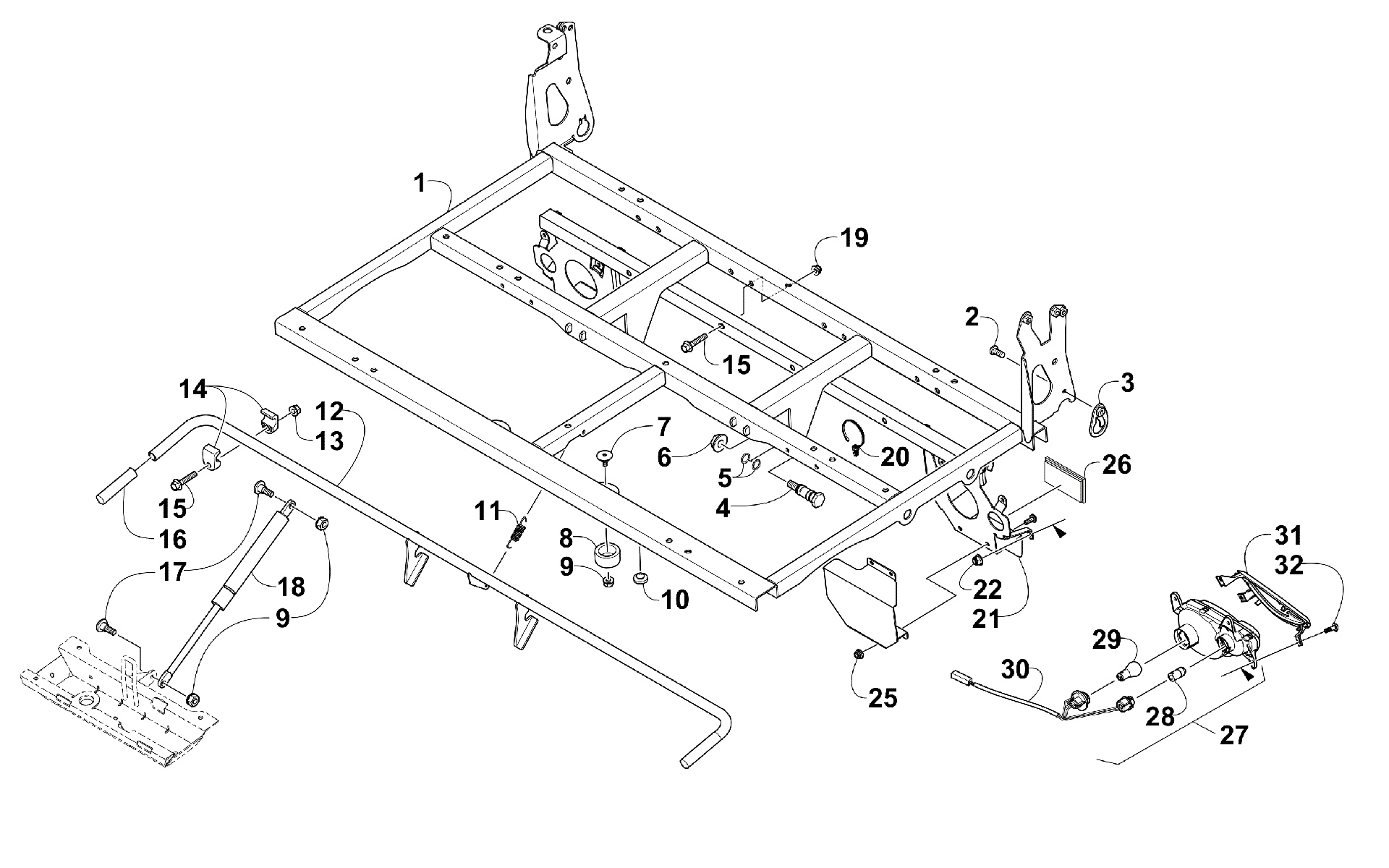

Схема tILT рама узел [300630] для TBX 700 T3S EPS RED [A2016BBT1PSTR]
Схема
Детали
![TILT рама узел [300630]](/upload/schemas/633437da2ca1a2.26417356.gif)
Номер
Наименование детали
Цена
1
FRAME,TILT-BLACK art. 2506-175
По запросу
2
Screw, Machine art. 8471-616
По запросу
3
BRACKET,TAILGATE-BLACK art. 1506-539
По запросу
4
PIN, PIVOT-CARGO BOX art. 0423-433
По запросу
5
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
6
NUT,HEX FL M12-1.75 art. 0423-388
По запросу
7
SCREW,FUEL TANK art. 0423-130
По запросу
8
BUMPER,TILT BOX art. 1506-593
По запросу
9
Nut art. 0623-038
от 110 ₽
10
BUMPER,SEAT art. 0406-877
По запросу
11
SPRING,EXTENSION art. 0423-569
По запросу
12
LATCH,TILT BOX-BLACK art. 1506-528
По запросу
13
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
14
Half, Clamp art. 1406-674
По запросу
15
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
16
Grip, Latch art. 1406-736
По запросу
17
Болт Arctic Cat art. 0423-355
По запросу
18
SUPPORT,LIFT art. 2506-194
По запросу
19
Nut, Hex art. 8432-802
По запросу
20
Tie, Cable - Push Mount art. 0423-075
По запросу
21
Mount, Taillight - Black art. 5506-158
По запросу
22
Nut, Lock art. 8427-502
По запросу
23
Shield, Deflector - Left art. 0509-093
По запросу
23
Shield, Deflector - Right art. 0509-092
По запросу
24
Винт Arctic Cat art. 8468-616
от 116 ₽
25
Гайка Arctic Cat art. 8427-602
от 116 ₽
26
REFLECTOR,RED (T3S) art. 4406-103
По запросу
27
Фонарь задний левый art. 3313-393
от 5 922 ₽
27
Задний фонарь правый Arctic Cat art. 3313-392
от 5 922 ₽
28
BULB,SIGNAL(12V 5W) (YELLOW) art. 3313-506
По запросу
29
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
30
Harness, Taillight - Left art. -N/A-
По запросу
31
Гнездо заднего фонаря левого Arctic Cat art. 0409-112
от 2 090 ₽
31
Гнездо заднего фонаря правого Arctic Cat art. 0409-113
от 2 090 ₽
32
Screw, Machine art. 8476-516
По запросу
