модель 2016 года
- Модель TRV 700
- Код модели TBX 700 T3S EPS RED [A2016BBT1PSTR]

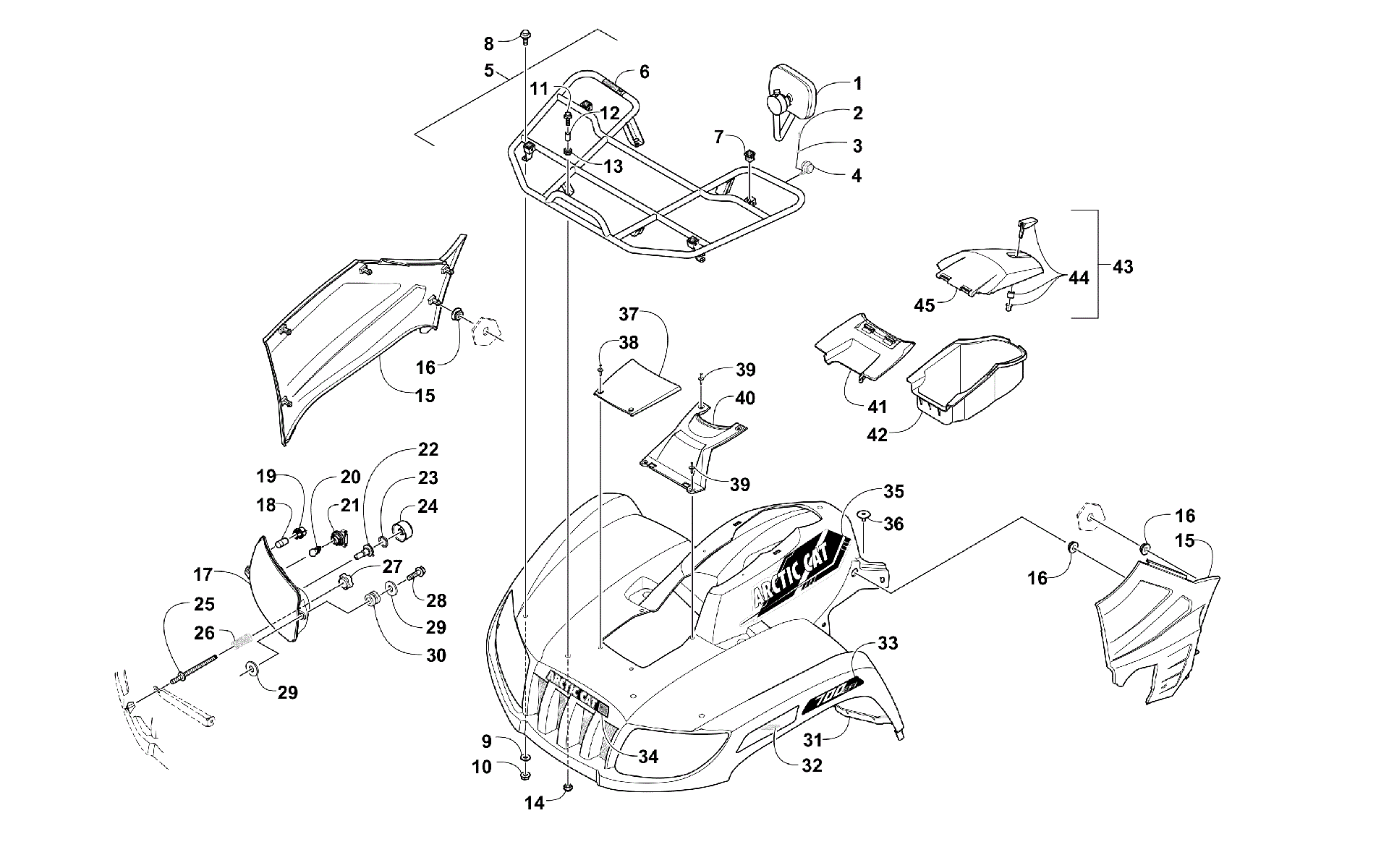

Схема передней части RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [301157] для TBX 700 T3S EPS RED [A2016BBT1PSTR]
Схема
Детали
![Передняя часть RACK, BODY PANEL, AND HEADLIGHT ASSEMBLIES [301157]](/upload/schemas/6334205940ffd7.92303128.gif)
Номер
Наименование детали
Цена
1
Mirror, T3S (inc. 2-4) art. 2441-252
По запросу
2
Screw art. 2441-077
По запросу
3
Washer art. 2441-079
По запросу
4
Clamp art. 2441-078
По запросу
5
Передний багажник Arctic Cat art. 2506-106
от 21 780 ₽
6
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
7
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
Screw, Cap art. 8410-835
По запросу
12
Втулка крепежная Arctic Cat art. 0423-669
По запросу
13
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
14
Nut, Hex art. 8432-802
По запросу
15
Пластик боковой левый Arctic Cat art. 2406-419
По запросу
15
Пластик боковой правый Arctic Cat art. 2406-300
от 5 200 ₽
16
Втулка Arctic Cat art. 0423-678
от 326 ₽
17
HEADLIGHT,LH- ASSY (ECE) (inc. one No. 18-24) art. 0509-037
По запросу
17
HEADLIGHT,RH-ASSY (ECE) (inc. one No. 18-24) art. 0509-036
По запросу
18
BULB,POSITION W5W ECE art. 0409-101
По запросу
19
SOCKET,BULB-POSITION W5W ECE art. 0409-102
По запросу
20
BULB,TURN-SIGNAL 3757KA ECE art. 0409-099
По запросу
21
SOCKET,BULB-RA TS 3757 ECE art. 0409-100
По запросу
22
BULB,H/L HS-1 35/35W ECE art. 0409-096
По запросу
23
Retainer,H/L art. 0409-097
По запросу
24
BOOT,H/L-RUBBER ECE art. 0409-098
По запросу
25
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
26
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
27
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
28
Screw, Self-Tapping art. 0623-785
По запросу
29
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
30
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
31
PANEL,FENDER-FRONT (RED) art. 2406-520
По запросу
32
REFLECTOR,FRONT-LH art. 0411-819
По запросу
32
REFLECTOR,FRONT-RH art. 0411-818
По запросу
33
DECAL,FRONT FENDER-700 EFI-LH-RED art. 5411-363
По запросу
33
DECAL,FRONT FENDER-700 EFI-RH-RED art. 5411-362
По запросу
34
DECAL,ARCTIC CAT-BUILT RIGHT HERE-A/B art. 5411-507
По запросу
35
Decal, Side - Upper Left art. 5411-295
По запросу
35
Decal, Side - Upper Right art. 5411-294
По запросу
36
Винт Arctic Cat art. 0423-101
от 263 ₽
37
Крышка доступа к радиатору Arctic Cat art. 1406-358
По запросу
38
Клипса Arctic Cat art. 0423-535
от 263 ₽
39
Клипса Arctic Cat art. 0623-362
от 90 ₽
40
Крышка фальшбака Arctic Cat art. 1406-484
По запросу
41
Крышка бардачка Arctic Cat art. 0470-513
По запросу
42
Бардачок Arctic Cat art. 1406-573
от 4 998 ₽
43
Крышка бардачка с замком Arctic Cat art. 2506-234
По запросу
44
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
45
Крышка бардачка Arctic Cat ( 2506-234 , без замка) art. 0470-514
По запросу
