модель 2017 года
- Модель 1000 MudPro
- Код модели ATV MUD PRO LTD EPS BLACK [A2017MLW1PUSP]

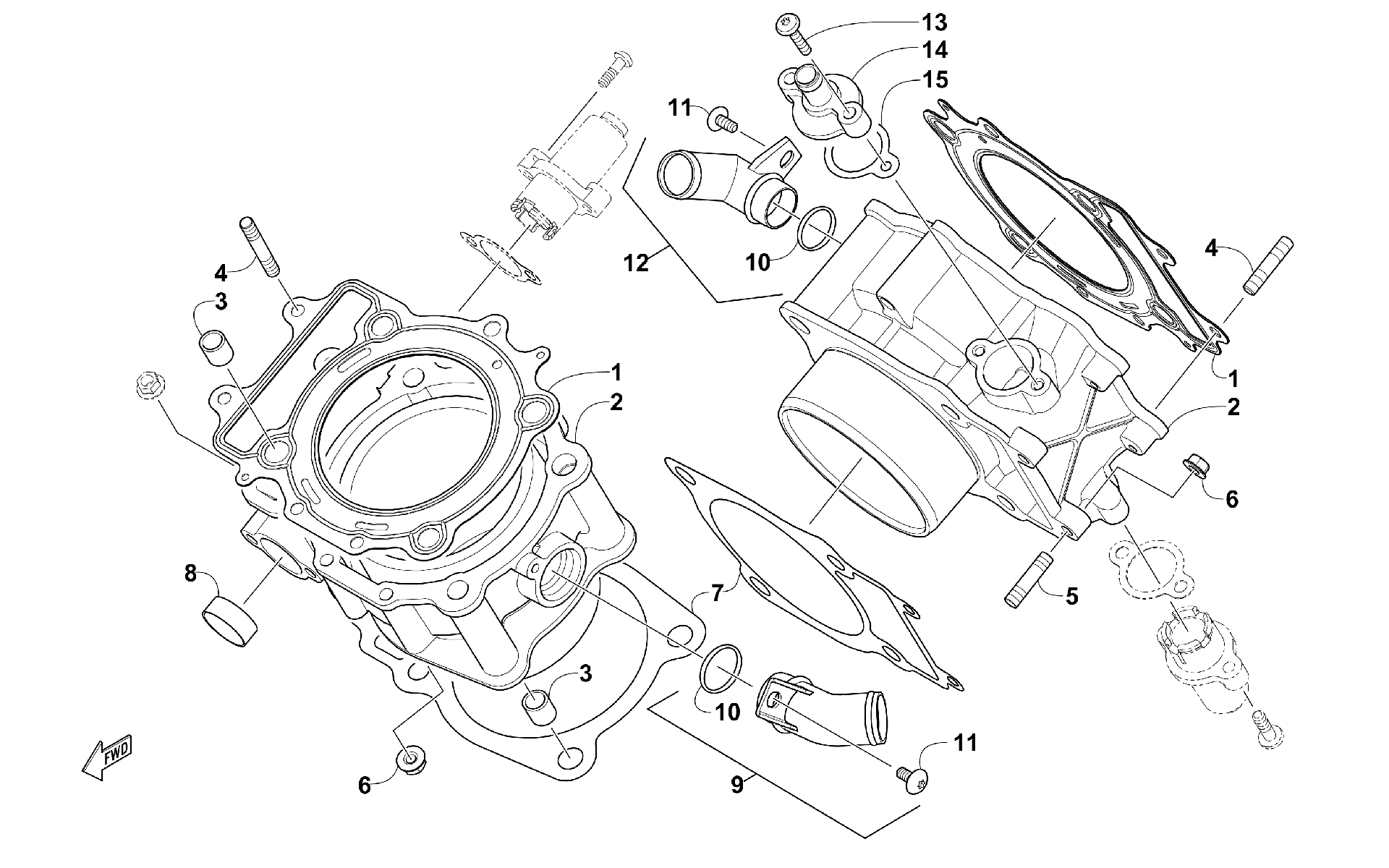

Схема цилиндра ASSEMBLY [300314] для ATV MUD PRO LTD EPS BLACK [A2017MLW1PUSP]
Схема
Детали
![Цилиндр ASSEMBLY [300314]](/upload/schemas/632f0b01529103.12522341.gif)
Номер
Наименование детали
Цена
1
Прокладка ГБЦ Arctic Cat art. 0830-209
от 10 406 ₽
2
CYLINDER,950 V2-MACH (HC) art. 0804-061
По запросу
3
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
4
STUD, M6 x 1 x 38 art. 0827-002
По запросу
5
Bolt, Stud art. 0827-018
По запросу
6
Nut art. 8424-604
По запросу
7
Прокладка цилиндра Arctic Cat art. 0830-193
от 8 358 ₽
8
PLUG,CYLINDER,VTWIN art. 0804-037
По запросу
9
UNION,WATER HOSE-PKG (45) (inc. 10-11) art. 0804-068
По запросу
10
Кольцо резиновое Arctic Cat art. 0830-007
от 168 ₽
11
Винт Arctic Cat art. 8468-616
от 116 ₽
12
UNION,WATER HOSE-PKG (90) (inc. 10-11) art. 0804-069
По запросу
13
Screw, Machine art. 8468-620
По запросу
14
COVER,BREATHER-ASSY (CHAIN GALLEY) art. 0801-174
По запросу
15
Прокладка натяжителя цепи ГРМ Arctic Cat art. 0830-018
от 578 ₽
