модель 2017 года
- Модель 1000 MudPro
- Код модели ATV MUD PRO LTD EPS BLACK [A2017MLW1PUSP]

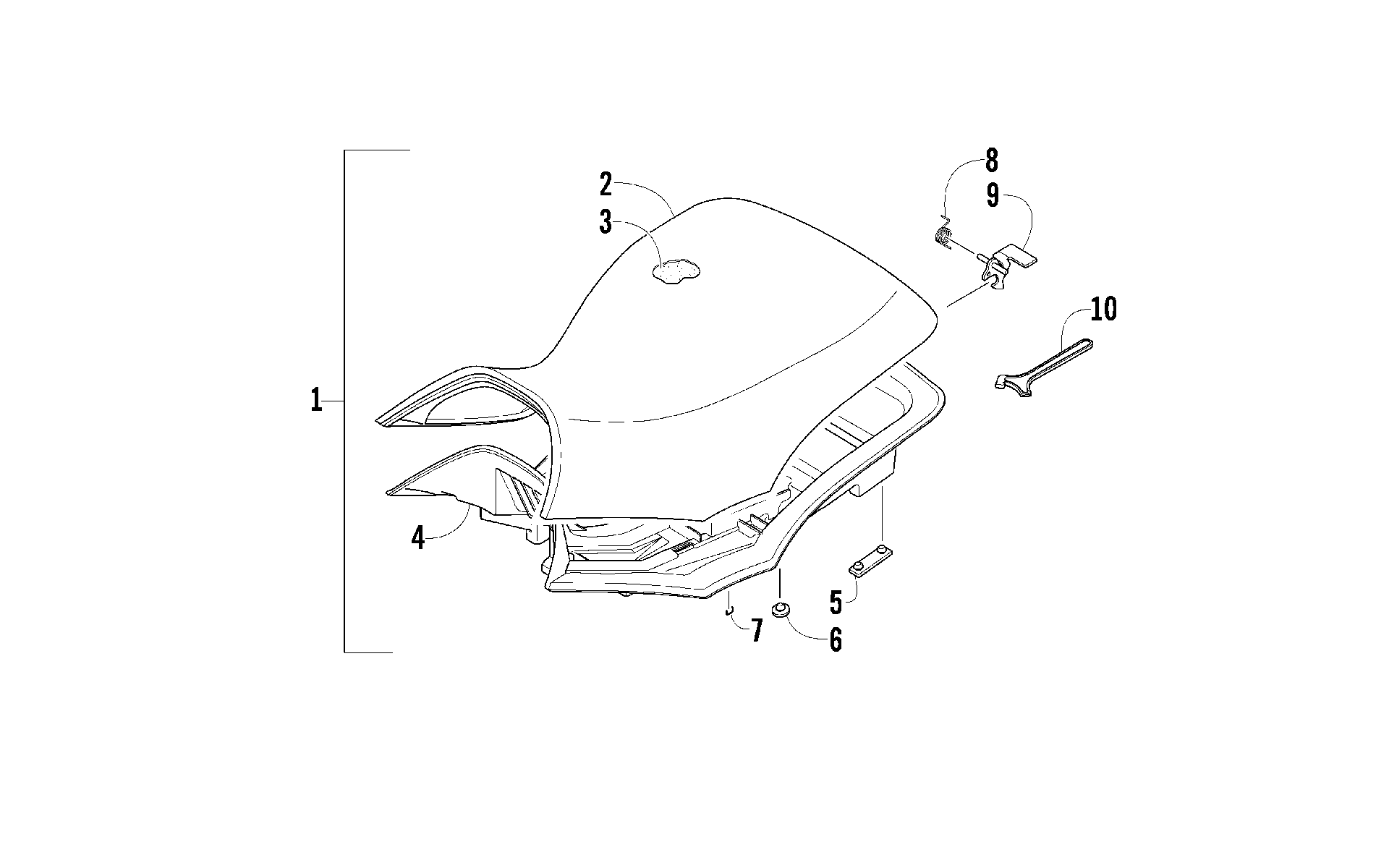

Схема сиденья ASSEMBLY [96152] для ATV MUD PRO LTD EPS BLACK [A2017MLW1PUSP]
Схема
Детали
![Сиденье ASSEMBLY [96152]](/upload/schemas/632f2443b7cc30.34875014.gif)
Номер
Наименование детали
Цена
1
SEAT-ASSEMBLY (H2) (inc. 2-9) art. 4506-558
По запросу
2
COVER, SEAT art. 1506-209
По запросу
3
FOAM,SEAT-MOLDED- .44R @ 3.0 ILD 48-53 art. 0517-119
По запросу
4
BASE,SEAT (H2) (inc. 5-6) art. 2416-827
По запросу
5
Bumper art. 0406-879
По запросу
6
BUMPER,SEAT art. 0406-877
По запросу
7
Staple art. 0624-263
По запросу
8
SPRING,LATCH art. 1406-592
По запросу
9
LATCH,SEAT-WELDMENT art. 1506-156
По запросу
10
66-mm Spanner Wrench Arctic Cat art. 0441-587
от 1 701 ₽
Другие схемы модели
Сиденье ASSEMBLY [96152]
