модель 2019 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2019KAF2BUSE]

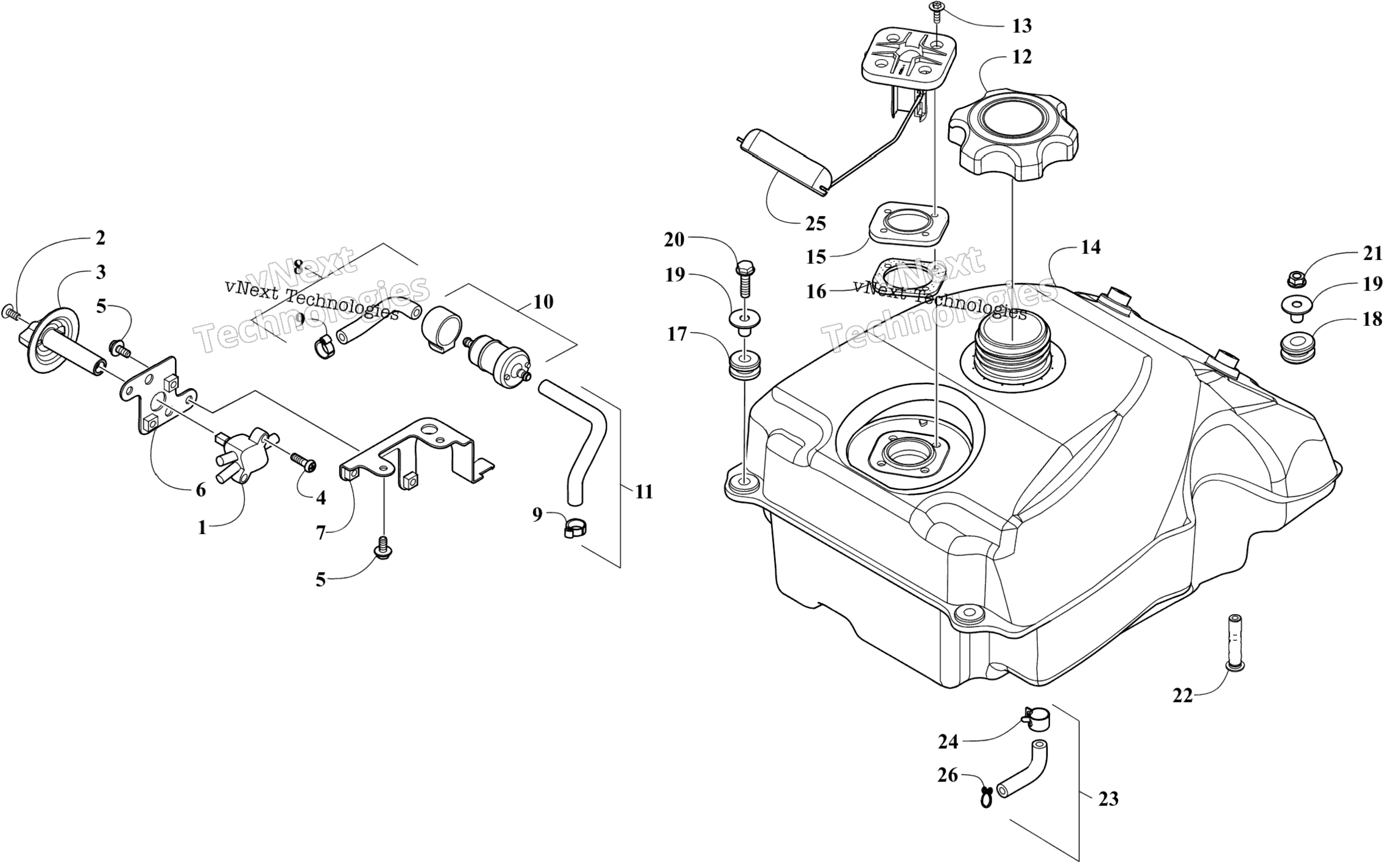

Схема узла топливного бака для ALTERRA 300 BLUE [A2019KAF2BUSE]
Схема
Детали
Номер
Наименование детали
Цена
1
VALVE,FUEL art. 3306-884
По запросу
2
SCREW FLAT 5*25 art. 3304-120
По запросу
3
COVER FUEL COCK art. 3303-701
По запросу
4
SCREW PAN 5*16 art. 3303-316
По запросу
5
BOLT WASHER 5*12 art. 3304-409
По запросу
6
STAY A,FUEL COCK & STRAINER art. 3305-551
По запросу
7
STAY FUEL COCK & STRAINER art. 3305-419
По запросу
8
TUBE ASSY FUEL (inc. two No. 8) art. 3305-421
По запросу
9
CLIP B10 TUBE art. 3303-349
По запросу
10
STRAINER ASSY FUEL art. 3305-501
По запросу
11
TUBE ASSY FUEL (inc. two No. 8) art. 3305-422
По запросу
12
CAP ASSY FUEL TANK art. 3306-297
По запросу
13
BOLT WASH 5*16 art. 3305-397
По запросу
14
TANK COMP FUEL (inc. 14-17) art. 3307-801
По запросу
15
FUEL UNIT CAP art. 3305-417
По запросу
16
PACKING FUEL UNIT CAP art. 3305-418
По запросу
17
RUBBER FUEL TANK art. 3303-406
По запросу
18
RR RUBBER FUEL TANK art. 3304-647
По запросу
19
COLLAR FR FENDER art. 3303-226
По запросу
20
BOLT FLANGE 6*22 art. 3304-551
По запросу
21
Nut, Flange art. 3304-654
По запросу
22
SCREEN FUEL STRAINER art. 3303-058
По запросу
23
TUBE ASSY FUEL TANK (inc. 23 and 25) art. 3305-416
По запросу
24
CLAMP D13 TUBE art. 3303-351
По запросу
25
FUEL UNIT ASSY art. 3305-545
По запросу
26
CLIP B10 TUBE art. 3303-349
По запросу
