модель 2019 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2019KAF2BUSE]

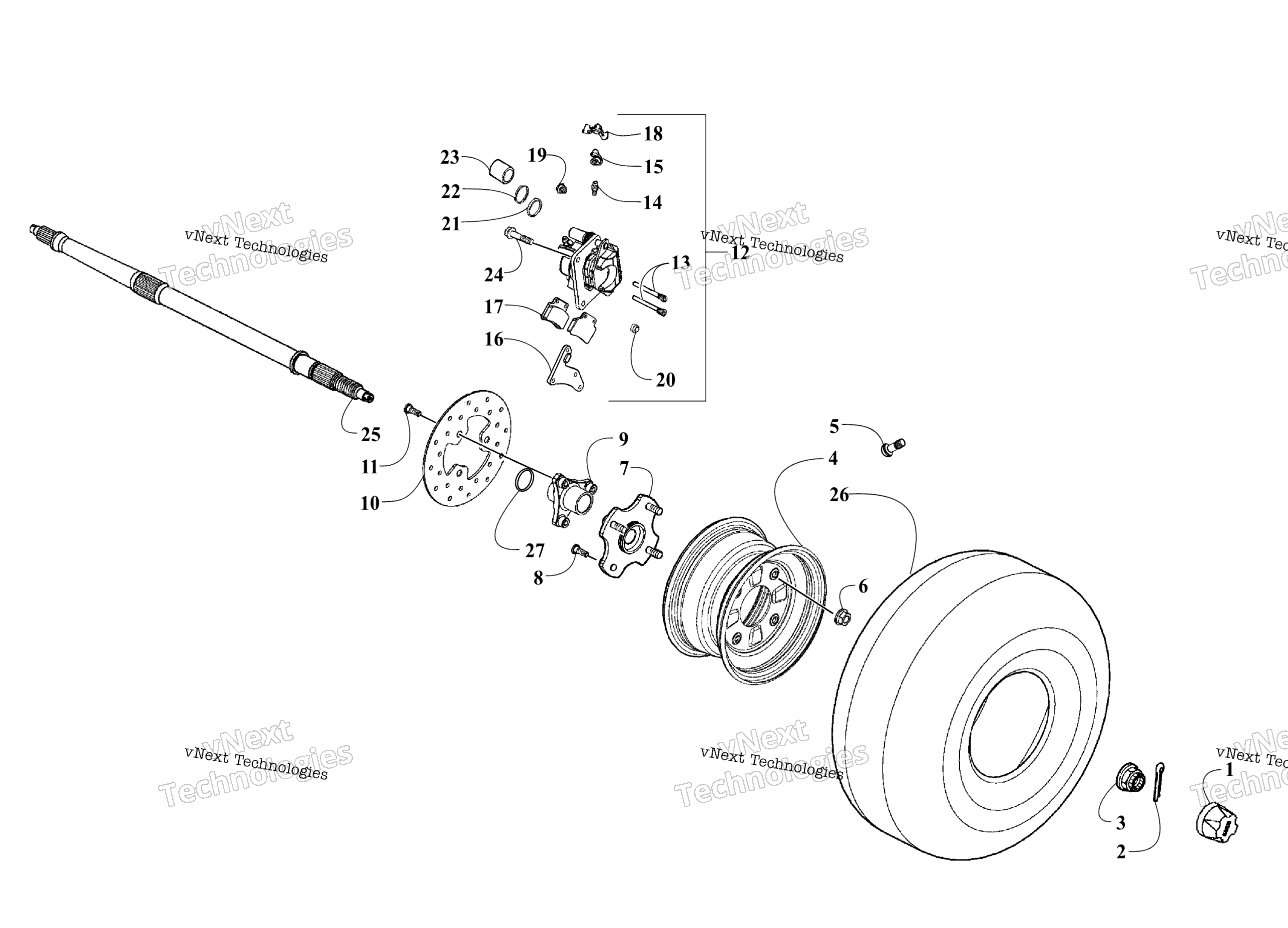

Схема узла задних колёс, моста и тормоза для ALTERRA 300 BLUE [A2019KAF2BUSE]
Схема
Детали
Номер
Наименование детали
Цена
1
Ступичный колпачок Arctic Cat art. 3303-931
от 1 187 ₽
2
PIN SPLIT 3*30 art. 3303-340
По запросу
3
NUT FLANGE CASTLE 18MM art. 3307-227
По запросу
4
RIM COMP RR WHEEL art. 3306-886
По запросу
5
VALVE RIM (TR412) art. 3304-562
По запросу
6
NUT WHEEL art. 3304-028
По запросу
7
Hub, Wheel - Rear (inc. 8) Left art. 3306-749
По запросу
7
Hub, Wheel - Rear (inc. 8) Right art. 3304-296
По запросу
8
BOLT CONNECTOR art. 3304-014
По запросу
9
HUB BRAKE DISK art. 3303-893
По запросу
10
DISK FR BRK art. 3303-913
По запросу
11
BOLT STEP HOLDER 8*24 art. 3304-015
По запросу
12
CALIPER ASSY RR (inc. 13-24) Hand Brake art. 3306-206
По запросу
12
CALIPER ASSY RR (inc. 13-24) Foot Brake art. 3306-205
По запросу
13
PIN HANGER art. 3304-326
По запросу
14
SCREW BLEEDER art. 3304-302
По запросу
15
CAP BLEEDER art. 3304-303
По запросу
16
BRACKET RR art. 3303-911
По запросу
17
Колодки тормозные Arctic Cat art. 3303-908
По запросу
18
SPRING PAD art. 3304-315
По запросу
19
BOOT A art. 3304-322
По запросу
20
BUSH PIN art. 3304-329
По запросу
21
SEAL PISTON (FOOT BRAKE) Foot Brake art. 3305-380
По запросу
21
SEAL PISTON Hand Brake art. 3306-191
По запросу
22
DUST SEAL (HAND BRAKE) Hand Brake art. 3303-910
По запросу
22
DUST SEAL (FOOT BRAKE) Foot Brake art. 3305-377
По запросу
23
PISTON, CALIPER (HAND BRAKE) Hand Brake art. 3303-909
По запросу
23
PISTON (FOOT BRAKE) Foot Brake art. 3304-314
По запросу
24
BOLT FLANGE 8*20 art. 3304-565
По запросу
25
AXLE RR WHEEL art. 3307-229
По запросу
26
TIRE ASSY RR(AT22*10-10) art. 3307-799
По запросу
27
O-RING 30MM art. 3307-226
По запросу
