модель 2019 года
- Модель 300
- Код модели ALTERRA 300 BLUE [A2019KAF2BUSE]

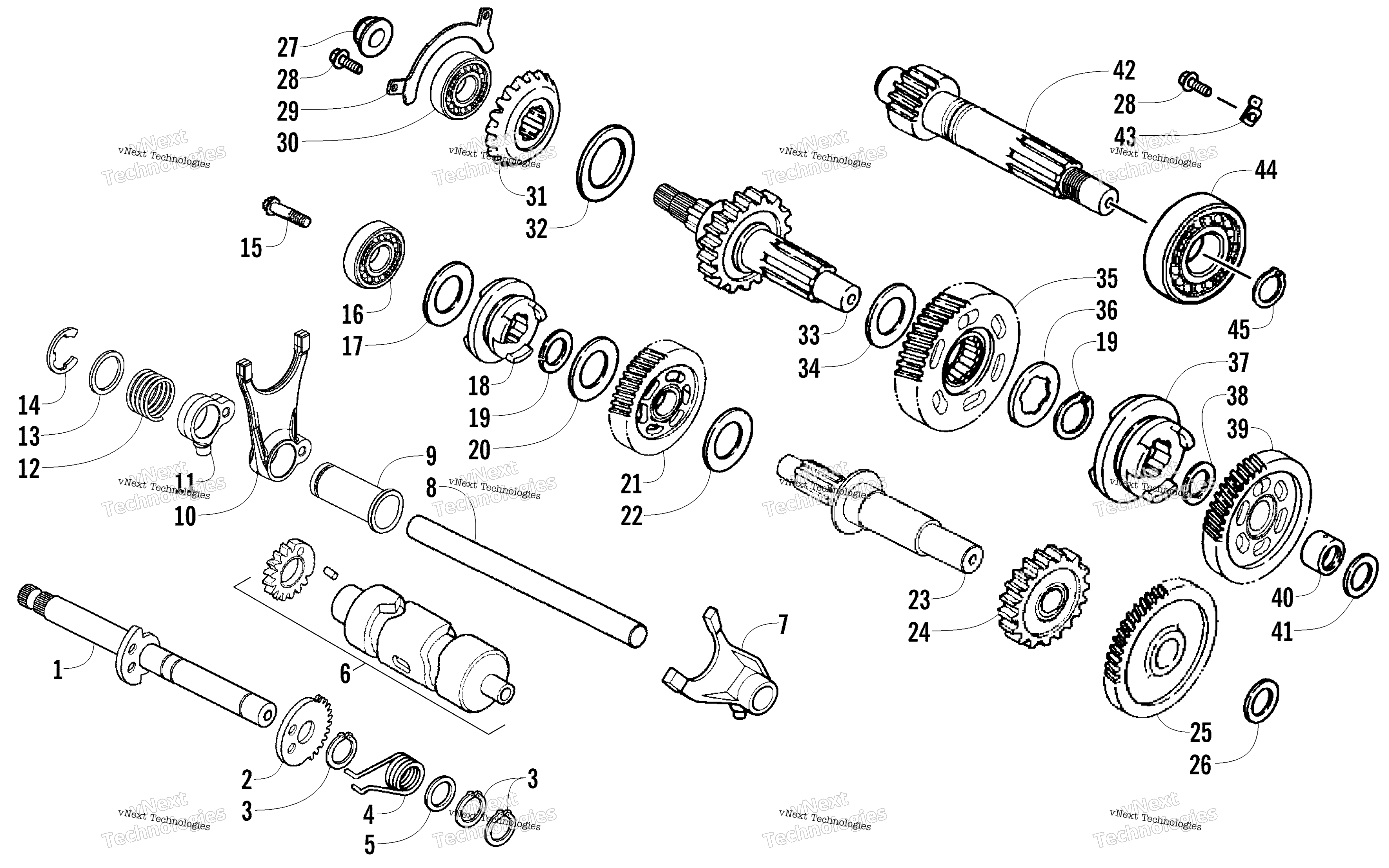

Схема трансмиссии Assembly для ALTERRA 300 BLUE [A2019KAF2BUSE]
Схема
Детали
Номер
Наименование детали
Цена
1
SPINDLE COMP DRUM SHIFT art. 3303-812
По запросу
2
GEAR CHANGE HANDLE art. 3303-815
По запросу
3
E RING 12 art. 3304-153
По запросу
4
SPRING,GEAR SHIFT RETURN art. 3305-818
По запросу
5
WASHER THRUST 14*28*2 art. 3304-036
По запросу
6
DRUM ASSY GEAR SHIFT art. 3305-552
По запросу
7
FORK L GEAR SHIFT art. 3303-805
По запросу
8
SHAFT GEAR SHIFT FORK GUIDE art. 3303-806
По запросу
9
SPRING FORK art. 3303-807
По запросу
10
FORK RIGHT GEAR SHIFT art. 3303-804
По запросу
11
GUIDE RIGHT FORK art. 3303-808
По запросу
12
SPRING-DRUM art. 3304-821
По запросу
13
DIA WASHER 17*22 art. 3304-051
По запросу
14
E RING 15 SPECIAL art. 3304-154
По запросу
15
BOLT HEX 6*20 (RB 3307-085) art. 3307-085
По запросу
16
BRG RADIAL BALL 6303 art. 3304-197
По запросу
17
WASHER THRUST 17.2MM art. 3304-637
По запросу
18
SHIFT FORWARD art. 0437-058
По запросу
19
SET RING 23MM art. 3304-056
По запросу
20
PROFILE WASHER 25X31X1.6 art. 3305-871
По запросу
21
GEAR ASSY FORWARD art. 3305-656
По запросу
22
WASHER,THRUST art. 3305-674
По запросу
23
SHAFT COUNTER art. 3305-654
По запросу
24
GEAR LOWER DRIVE art. 3303-800
По запросу
25
GEAR COUNTER art. 3303-793
По запросу
26
WASHER THRUST 20MM art. 3305-554
По запросу
27
NUT 18MM art. 3304-033
По запросу
28
BOLT SPECIAL 6*10 96600-08010 N.C. art. 3304-005
По запросу
29
PLATE BRG HOLDER art. 3305-655
По запросу
30
Подшипник Arctic Cat art. 3304-194
По запросу
31
GEAR BEVEL DRIVE art. 3308-219
По запросу
32
SHIM DRIVE BEVEL GEAR A (0.6mm) art. 3304-525
По запросу
32
SHIM DRIVE BEVEL GEAR I (1.0 mm) art. 3304-533
По запросу
32
SHIM DRIVE BEVEL GEAR H (0.95 mm) art. 3304-532
По запросу
32
SHIM DRIVE BEVEL GEAR G (0.9 mm) art. 3304-531
По запросу
32
SHIM DRIVE BEVEL GEAR F (0.85 mm) art. 3304-530
По запросу
32
SHIM DRIVE BEVEL GEAR E (0.8 mm) art. 3304-529
По запросу
32
SHIM DRIVE BEVEL GEAR D (0.75 mm) art. 3304-528
По запросу
32
SHIM DRIVE BEVEL GEAR C (0.7 mm) art. 3304-527
По запросу
32
SHIM DRIVE BEVEL GEAR B (0.65 mm) art. 3304-526
По запросу
32
SHIM DRIVE BEVEL GEAR J (1.05 mm) art. 3304-534
По запросу
32
SHIM DRIVE BEVEL GEAR K (1.1 mm) art. 3304-535
По запросу
32
SHIM DRIVE BEVEL GEAR L (1.15 mm) art. 3304-536
По запросу
33
SHAFT MAIN art. 3303-784
По запросу
34
WASHER THRUST 25MM art. 3304-044
По запросу
35
GEAR ASSY LOWER DRIVEN art. 3304-622
По запросу
36
WASHER SPLINE 25MM art. 3304-045
По запросу
37
SHIFT REVERSE & LOWER art. 3305-556
По запросу
38
WASHER THRUST 30*20*3 art. 3304-043
По запросу
39
GEAR BACKWARD art. 3303-797
По запросу
40
BRG NEEDLE 20*26*16 art. 3304-074
По запросу
41
WASHER THRUST 20MM art. 3304-042
По запросу
42
SHAFT DRIVE art. 3303-791
По запросу
43
PLATE BRG HOLD art. 3304-041
По запросу
44
BRG BALL 6305 art. 3304-067
По запросу
45
CIR CLIP EX 25MM art. 3304-147
По запросу
