модель 2021 года
- Модель 90
- Код модели ALTERRA 90 BLUE [A2021KXB2BUSE]

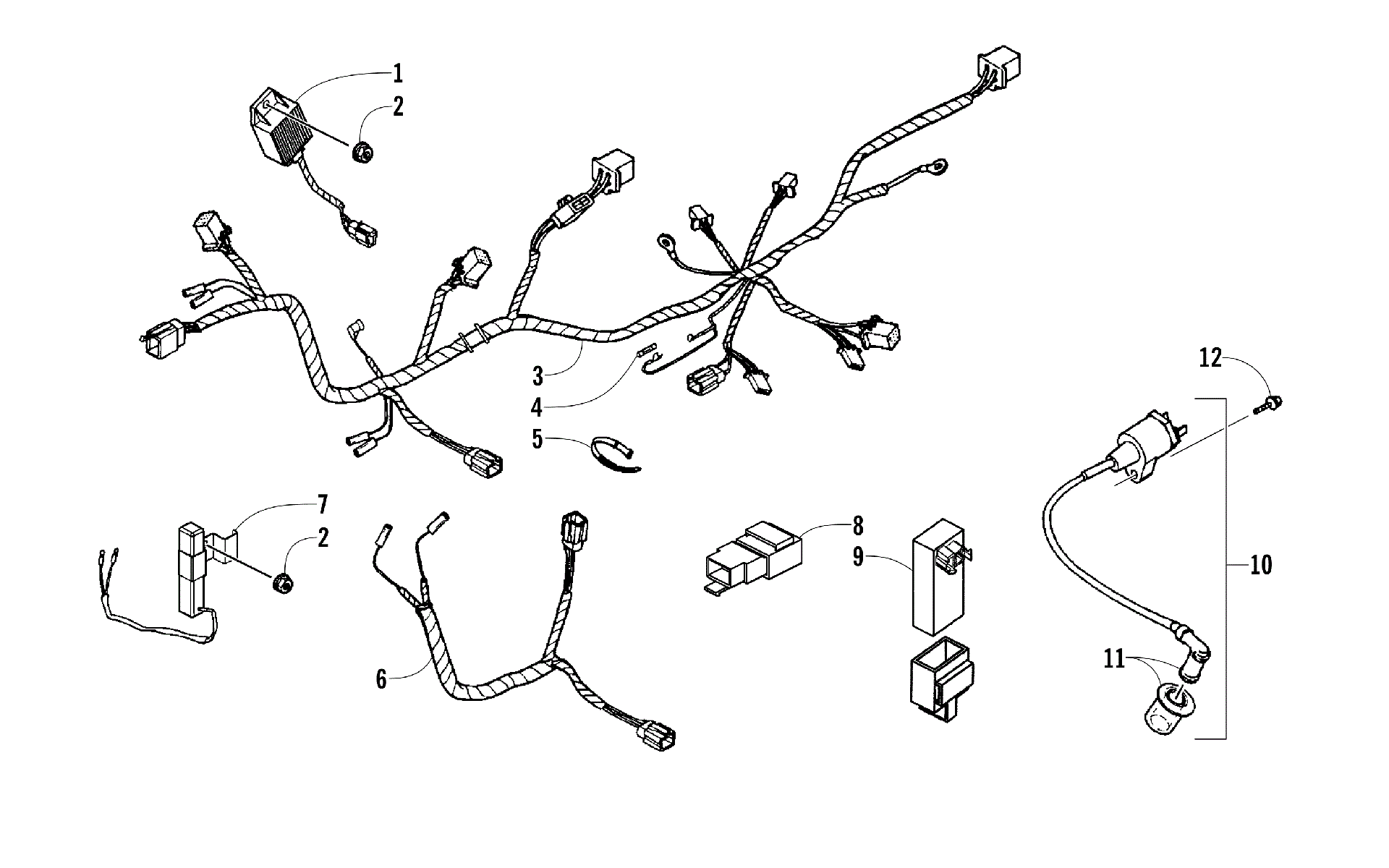

Схема узла электрооборудования и жгута проводов [301629] для ALTERRA 90 BLUE [A2021KXB2BUSE]
Схема
Детали
![Узел электрооборудования и жгута проводов [301629]](/upload/schemas/631fcae9976084.26826918.gif)
Номер
Наименование детали
Цена
1
REG REC COMP art. 3303-132
По запросу
2
Nut, Flange art. 3304-654
По запросу
3
HARNESS WIRE (inc. 4) art. 3307-688
По запросу
4
FUSE A7 art. 3303-399
По запросу
5
BAND OIL HANDLE art. 3303-289
По запросу
6
SUB CORD art. 3306-002
По запросу
7
RESISTOR COMP art. 3303-142
По запросу
8
RELAY COMP START **(2) C.2001.10.09 art. 3303-143
По запросу
9
UNIT ASSY CDI art. 3305-861
По запросу
10
COIL ASSY IGN (inc. 11) art. 3303-125
По запросу
11
CAP ASSY NOISE SUPPRESOR **(0) C.00.09. art. 3303-126
По запросу
12
BOLT FLANGE 5*22 **GK8 C.98.03.19. art. 3303-252
По запросу
