модель 2021 года
- Модель 90
- Код модели ALTERRA 90 BLUE [A2021KXB2BUSE]

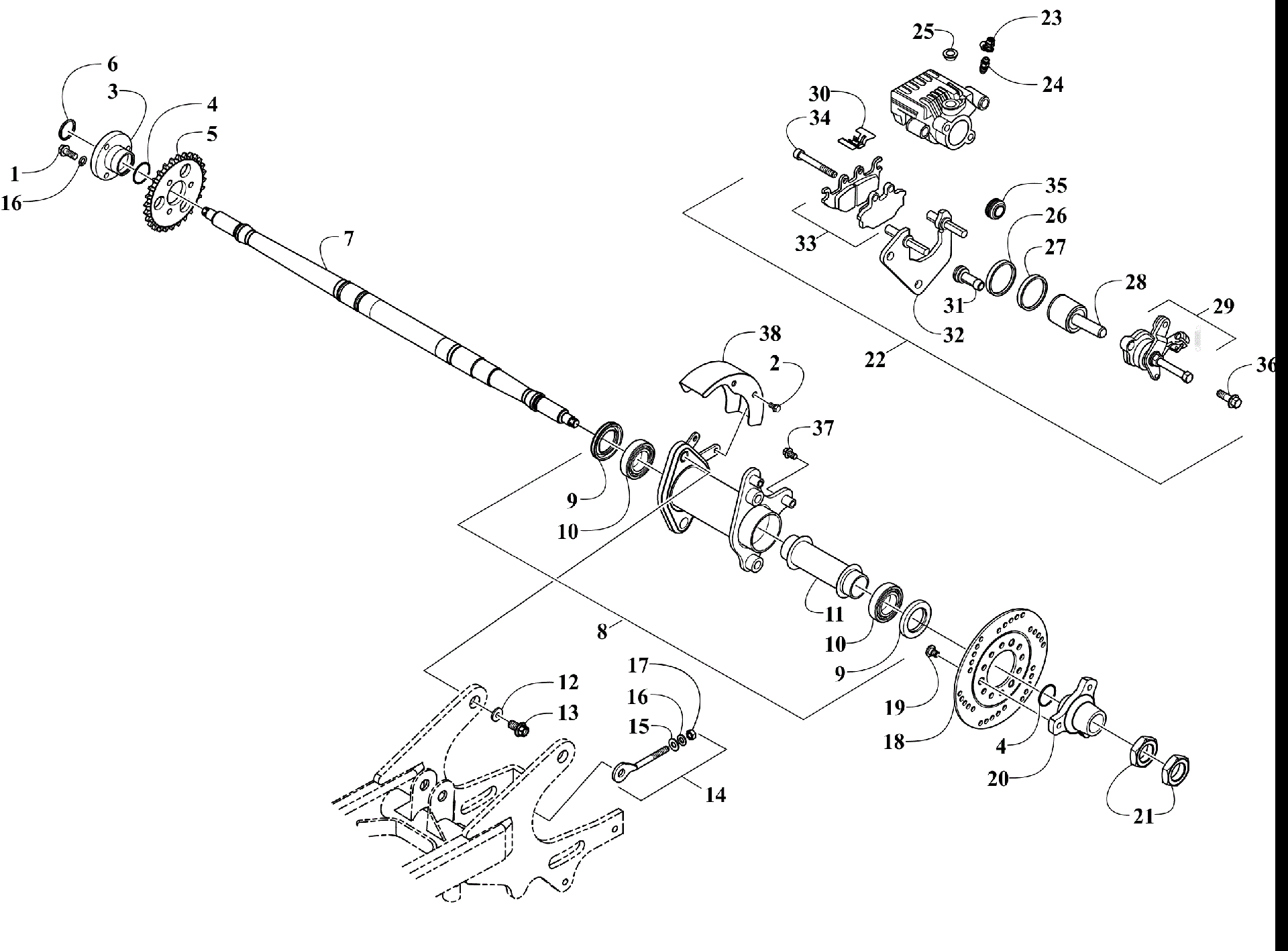

Схема узла заднего моста и тормоза [300477] для ALTERRA 90 BLUE [A2021KXB2BUSE]
Схема
Детали
![Узел заднего моста и тормоза [300477]](/upload/schemas/631fd1f0447628.29440476.gif)
Номер
Наименование детали
Цена
1
BOLT FLANGE 8*20 art. 3304-565
По запросу
2
BOLT FLANGE 6*10 art. 3304-610
По запросу
3
HOLDER,SPROCKET art. 3305-835
По запросу
4
O-RING 30MM art. 3305-298
По запросу
5
SPRKT FINAL DRIVEN **(0) C.2003.10.06 art. 3303-148
По запросу
6
RING,SNAP art. 3305-840
По запросу
7
SHAFT,RR WHEEL art. 3305-838
По запросу
8
HUB ASSY REAR (inc. 9-11) art. 3305-347
По запросу
9
SEAL DUST art. 3303-461
от 3 161 ₽
10
BEARING BALL RADIAL 6006/30*55*13 art. 3303-466
от 3 161 ₽
11
COLLAR RR HUB art. 3303-427
По запросу
12
WASHER 12.2*28*4 art. 3303-281
По запросу
13
BOLT FLANGE 12*28MM art. 3303-379
По запросу
14
DRIVE CHAIN ADJUSTER ASSY (inc. 15-17) art. 3303-147
По запросу
15
WASHER PLAIN 8MM art. 3304-135
По запросу
16
WASHER SPRING 8MM art. 3303-607
По запросу
17
NUT HEX 8MM art. 3304-125
По запросу
18
DISK RR BRAKE art. 3303-162
По запросу
19
BOLT DISK art. 3303-253
По запросу
20
BRACKET,BRAKE DISK art. 3305-249
По запросу
21
NUT,AXLE SHAFT RR art. 3305-839
По запросу
22
CALIPER ASSY REAR (inc. 23-36) art. 3307-089
По запросу
23
CAP BLEEDER art. 3304-331
По запросу
24
SCREW BLEEDER art. 3307-091
По запросу
25
PLUG art. 3304-334
По запросу
26
DUST SEAL art. 3306-585
По запросу
27
SEAL PISTON (FOOT BRAKE) art. 3305-380
По запросу
28
PISTON SET art. 3307-776
По запросу
29
LEVER ASSY ADJUSTABLE art. 3307-775
По запросу
30
SPRING PAD art. 3304-315
По запросу
31
BUSH PIN art. 3304-329
По запросу
32
BRACKET RR art. 3307-090
По запросу
33
Колодки тормозные Arctic Cat art. 3303-908
По запросу
34
PIN HANGER art. 3304-326
По запросу
35
BOOT A art. 3304-322
По запросу
36
BOLT FLANGE art. 3307-777
По запросу
37
BOLT FLANGE 8*28 art. 3303-256
По запросу
38
COVER COMP CHAIN art. 3303-144
По запросу
