модель 2021 года
- Модель 90
- Код модели ALTERRA 90 BLUE [A2021KXB2BUSE]

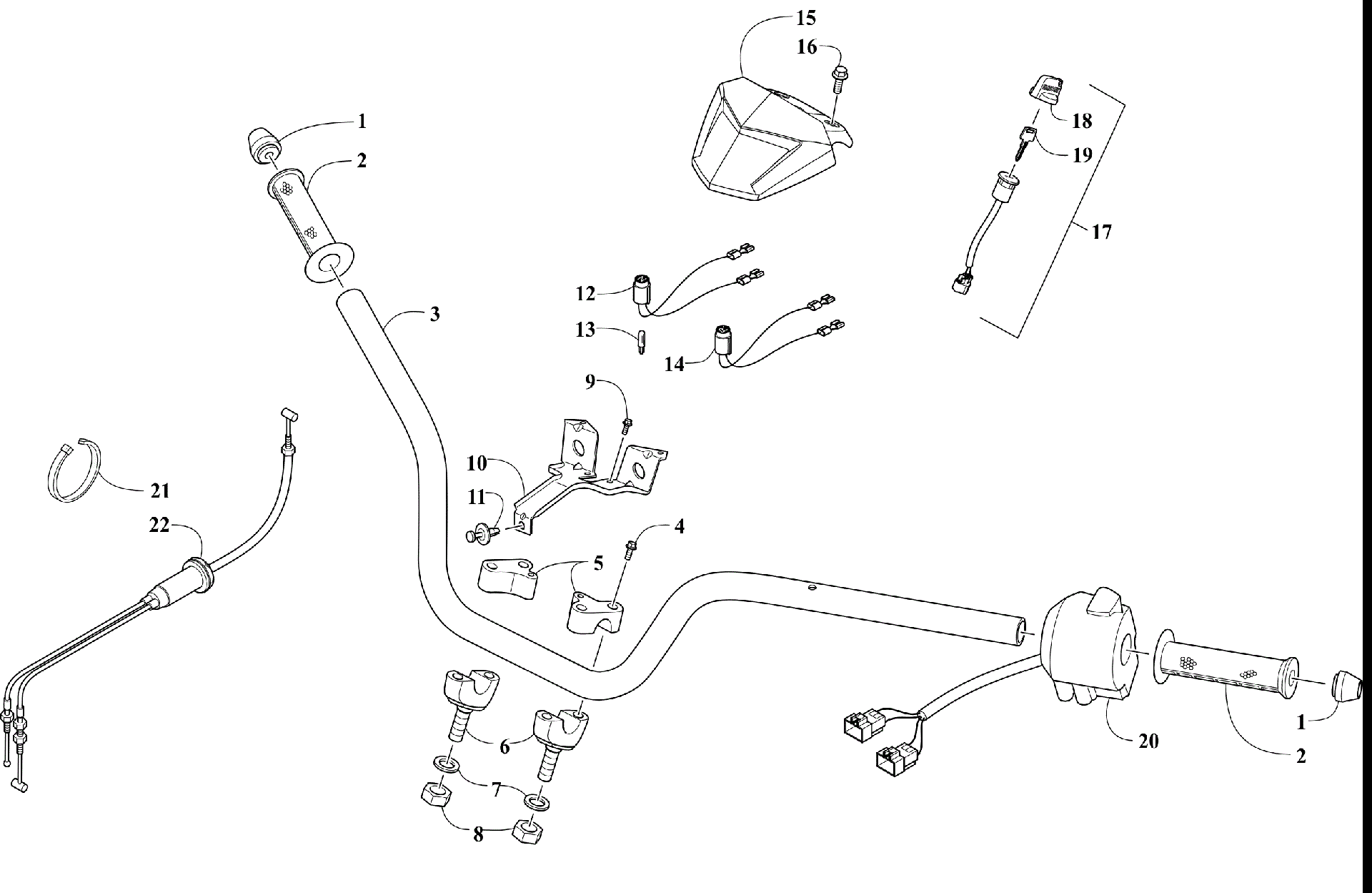

Схема узла руля и органов управления [303931] для ALTERRA 90 BLUE [A2021KXB2BUSE]
Схема
Детали
![Узел руля и органов управления [303931]](/upload/schemas/631fcf25866614.99123729.gif)
Номер
Наименование детали
Цена
1
END STRG HANDLE **9110 C.97.02.01 art. 3303-196
По запросу
2
GRIP,HANDLE-4040 SPEC art. 3305-905
По запросу
3
HANDLE PIPE STRG art. 3307-094
По запросу
4
BOLT SOCKET 6*25 art. 3307-113
По запросу
5
HOLDER L HANDLE PIPE art. 3303-198
По запросу
5
HOLDER R HANDLE PIPE art. 3303-197
По запросу
6
HOLDER UNDER HANDLE PIPE art. 3303-199
По запросу
7
WASHER PLAIN 10MM art. 3304-136
По запросу
8
NUT U 10MM (BLACK) art. 3305-517
По запросу
9
BOLT FLANGE 6*12 art. 3304-553
По запросу
10
STAY HANDLE COVER art. 3307-649
По запросу
11
CLIP MUDGUARD art. 3303-592
По запросу
12
LIGHT,INDICATOR-NEUTRAL (inc. 13) art. 3305-830
По запросу
13
BULB,INDICATOR art. 3305-867
По запросу
14
LIGHT,INDICATOR-REVERSE (inc. 13) art. 3305-831
По запросу
15
COVER,HANDLEBAR art. 3307-970
По запросу
16
BOLT WASH 5*16 art. 3304-029
По запросу
17
Switch, Ignition - Assembly (inc. 18-19) art. 3308-062
По запросу
18
Cover, Key art. 3308-061
По запросу
19
KEY art. 3306-001
По запросу
19
KEY art. 3305-999
По запросу
20
SW ASSY LH HANDLE COMP art. 3303-424
По запросу
21
BAND OIL HANDLE art. 3303-289
По запросу
22
THROTTLE CABLE/CAP-ASSEMBLY art. 1502-096
По запросу
