модель 2023 года
- Модель TRV 600
- Код модели ALTERRA 600 TRV XT EPS 49 PHANTOM GRAY (A2023TSQ2PUSU)

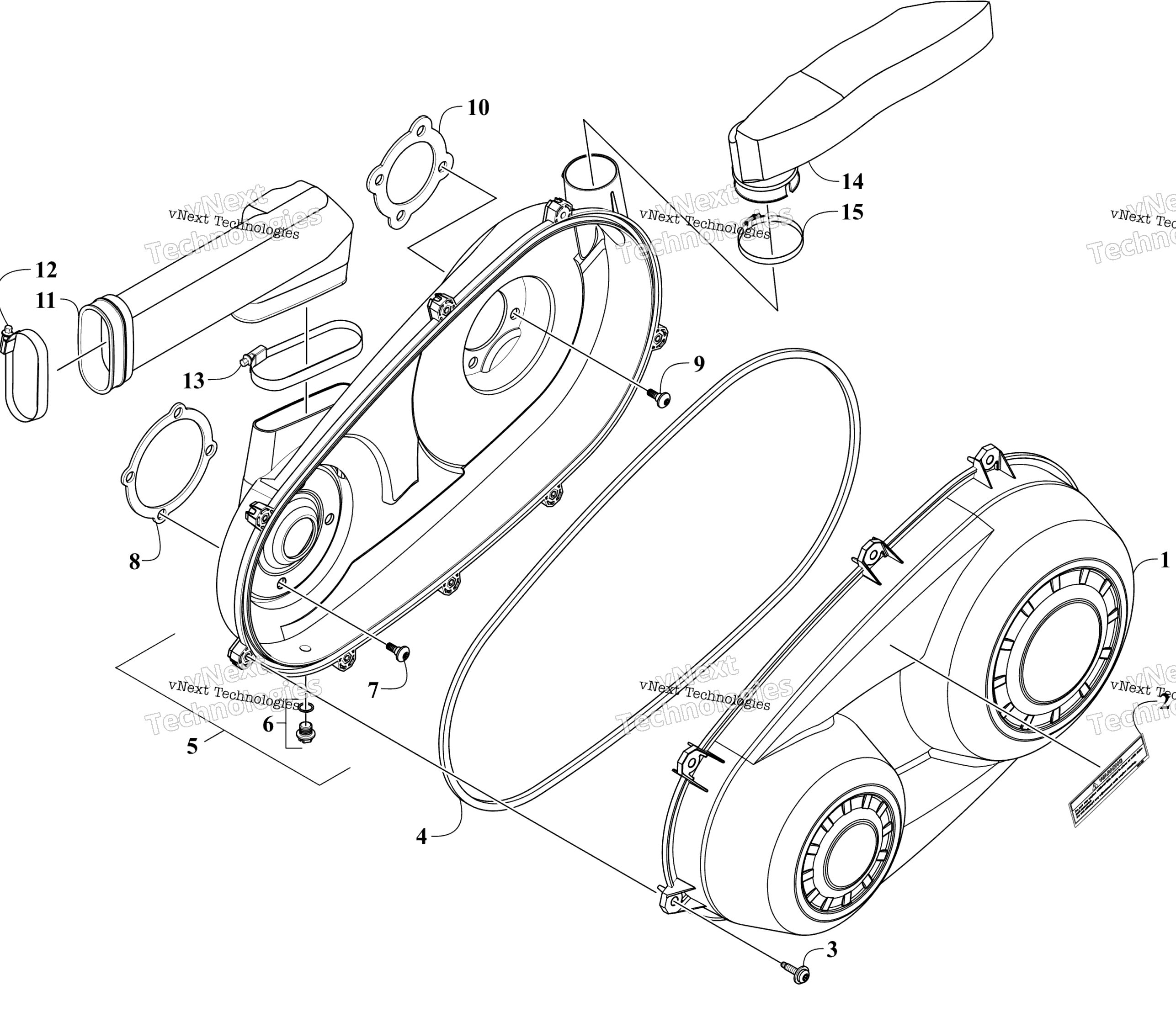

Схема сцепления Cover Assembly для ALTERRA 600 TRV XT EPS 49 PHANTOM GRAY (A2023TSQ2PUSU)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, CVT - Outter art. 0806-244
По запросу
2
Decal, Warning art. 0411-426
По запросу
3
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
4
Seal, CVT art. 0806-241
По запросу
5
Cover, CVT - Inner (inc. 6) art. 0806-243
По запросу
6
PLUG,DRAIN art. 0806-194
По запросу
7
Винт Arctic Cat art. 0423-557
от 110 ₽
8
GASKET,CVT COVER art. 0830-251
По запросу
9
Screw, Shoulder art. 1423-220
По запросу
10
Gasket, CVT Cover art. 0806-189
По запросу
11
Duct, CVT Inlet art. 0413-576
По запросу
12
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
13
CLAMP,WORM 80 X 100 X 9MM X 6MM HEX art. 1423-397
По запросу
14
Duct, CVT Outlet art. 0413-577
По запросу
15
Clamp art. 0423-066
По запросу
