модель 2023 года
- Модель TRV 600
- Код модели ALTERRA 600 TRV XT EPS 49 PHANTOM GRAY (A2023TSQ2PUSU)

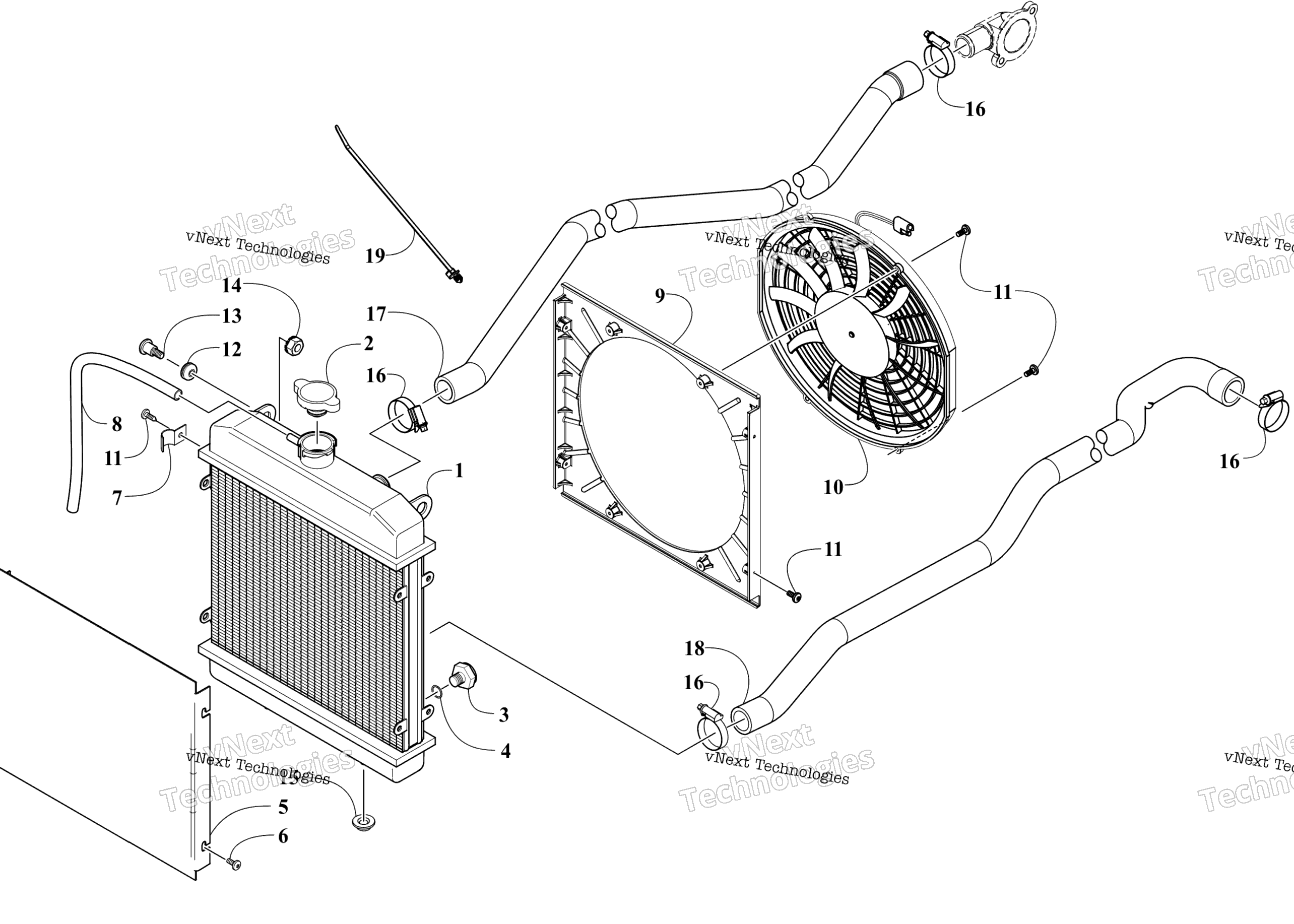

Схема системы охлаждения Assembly для ALTERRA 600 TRV XT EPS 49 PHANTOM GRAY (A2023TSQ2PUSU)
Схема
Детали
Номер
Наименование детали
Цена
1
Радиатор охлаждения Arctic Cat art. 0413-205
от 41 717 ₽
2
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
3
Сливная пробка радиатора Arctic Cat art. 0413-195
от 2 615 ₽
4
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
5
Сетка защитная радиатора Arctic Cat art. 0413-007
от 4 960 ₽
6
Винт Arctic Cat art. 8475-512
от 160 ₽
7
Зажим трубки Arctic Cat art. 0423-351
от 350 ₽
8
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
9
Shroud, Fan art. 0413-203
По запросу
10
Fan, Assembly art. 0413-449
По запросу
11
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
12
GROMMET(LV 11378) art. 0423-030
По запросу
13
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Bushing art. 0423-028
По запросу
16
Clamp, Hose art. 2623-088
По запросу
17
Hose, Coolant art. 0410-473
По запросу
18
Hose, Coolant art. 0410-474
По запросу
19
Tie, Cable - Push Mount art. 0623-677
По запросу
