модель 2023 года
- Модель TRV 600
- Код модели ALTERRA 600 TRV XT EPS 49 PHANTOM GRAY (A2023TSQ2PUSU)

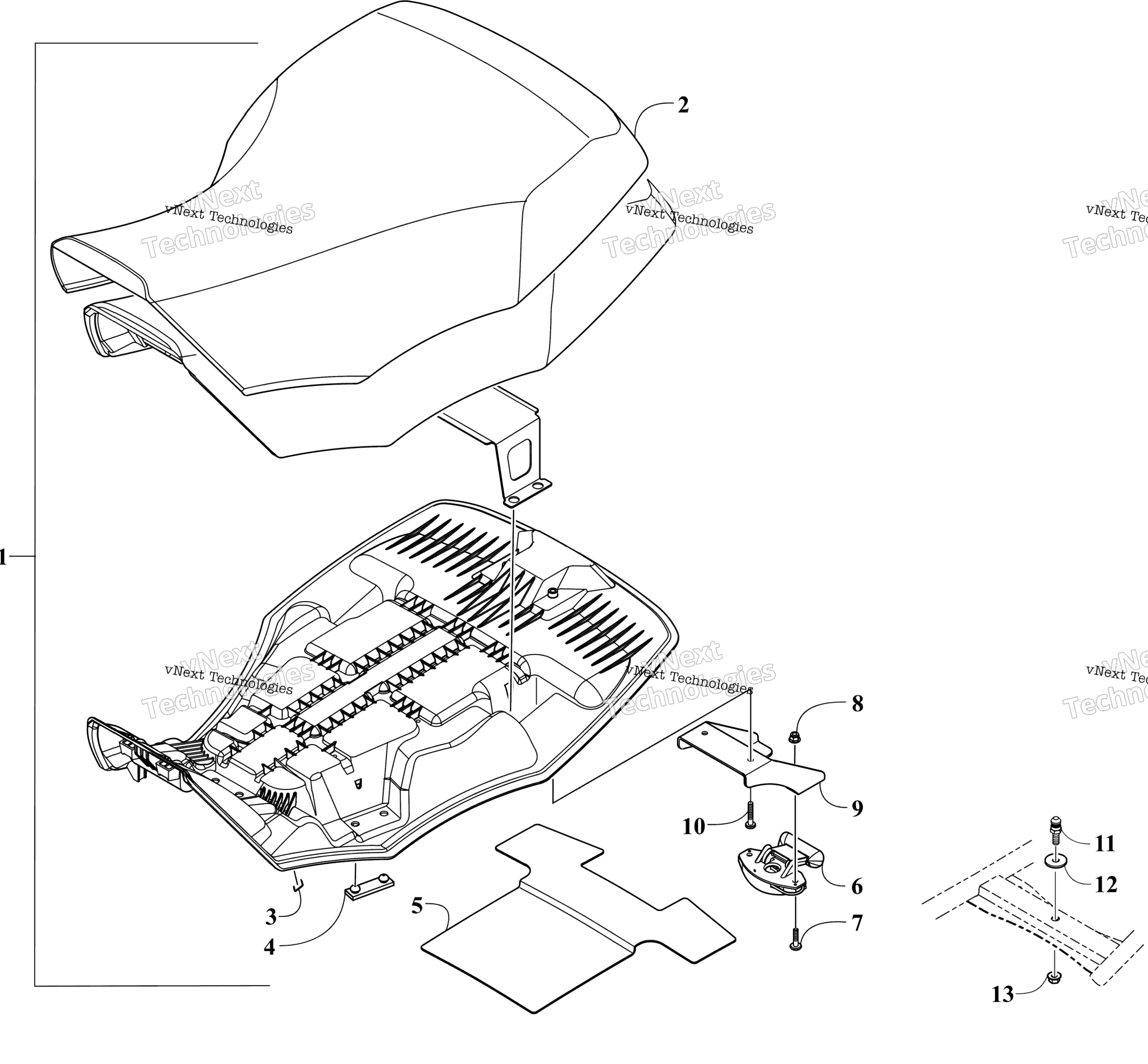

Схема сиденья Assembly для ALTERRA 600 TRV XT EPS 49 PHANTOM GRAY (A2023TSQ2PUSU)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat Assembly (inc. 2-10) art. 0517-222
По запросу
2
Cover, Seat art. 9506-734
По запросу
3
Staple art. 0624-100
По запросу
4
Bumper art. 0406-879
По запросу
5
Foil, Seat Base art. 1412-229
По запросу
6
LATCH,SEAT-ASSY (BLACK) art. 7506-729
По запросу
7
SCREW,TSPH 1/4-10 X 1-1/4 PLASTITE art. 1423-083
По запросу
8
Nut, Lock art. 8427-603
По запросу
9
Bracket, Seat art. 9606-063
По запросу
10
SCREW,MACH-TSTRH M6X1.0X25 Z&BLK art. 8477-625
По запросу
11
Stud, Latch - Seat art. 1423-254
По запросу
12
Шайба Arctic Cat art. 0423-073
от 221 ₽
13
Nut, Lock art. 8424-002
По запросу
