модель 2021 года
- Модель TRX520 Foreman
- Код модели TRX520FE2 2A

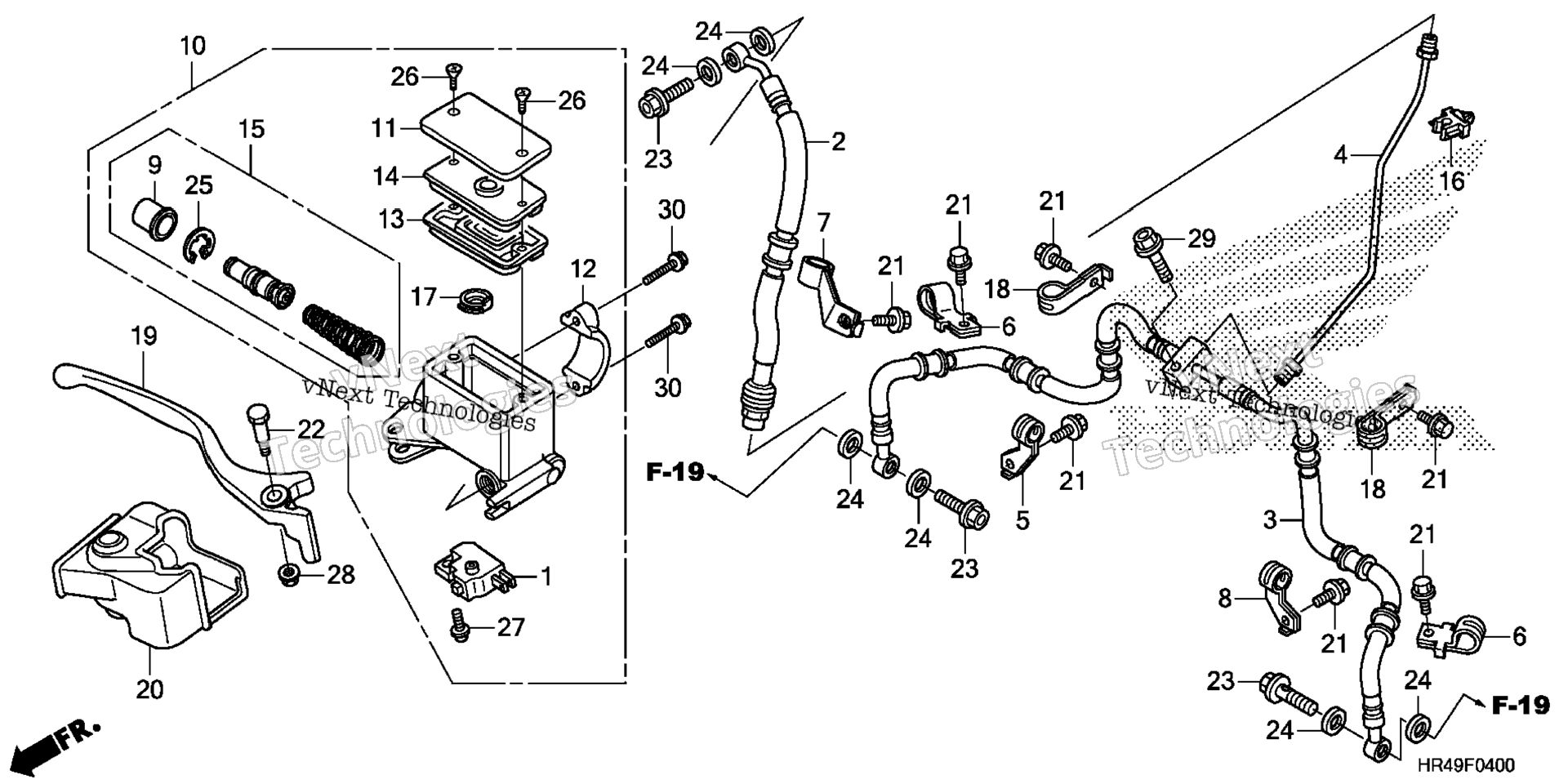

Схема переднего главного цилиндра тормоза для TRX520FE2 2A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
HOSE, FR. BRAKE (A) art. 45126-HR3-A21
По запросу
3
HOSE, FR. BRAKE (B) art. 45127-HR4-A21
По запросу
4
PIPE, FR. BRAKE art. 45128-HR3-A20
По запросу
5
CLAMP A, R. FR. BRAKE HOSE art. 45461-HR3-A20
По запросу
6
CLAMP B, FR. BRAKE HOSE art. 45462-HR0-F00
По запросу
7
CLAMP, FR. BRAKE HOSE art. 45464-HR3-A20
По запросу
8
CLAMP A, L. FR. BRAKE HOSE art. 45471-HR3-A20
По запросу
9
BOOT art. 45504-410-003
По запросу
10
MASTER CYLINDER SUB-ASSY., FR. BRAKE (NISSIN) art. 45510-HR3-305
По запросу
11
CAP, MASTER CYLINDER (COO) art. 45513-HR0-305
По запросу
12
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
13
DIAPHRAGM art. 45520-MG7-006
По запросу
14
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
15
PISTON SET, FR. MASTER CYLINDER art. 45530-MCA-006
По запросу
16
CLIP A art. 46394-S04-003
По запросу
17
SEPARATOR art. 46666-HB9-006
По запросу
18
CLAMP A, FR. BRAKE HOSE art. 51207-HN2-000
По запросу
19
LEVER, R. HANDLE (COO) art. 53175-HR3-305
По запросу
20
COVER, R. HANDLE LEVER art. 53176-HR3-305
По запросу
21
BOLT, FLANGE (6X12) art. 90103-MCS-G00
По запросу
22
BOLT, HANDLE LEVER PIVOT art. 90114-KGH-900
По запросу
23
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
24
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
25
CIRCLIP art. 90651-MA5-671
По запросу
26
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
27
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
28
NUT, FLANGE (6MM) art. 94050-06000
По запросу
29
BOLT, FLANGE (6X25) art. 95701-06025-07
По запросу
30
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
