модель 2021 года
- Модель TRX520 Foreman
- Код модели TRX520FE2 2A

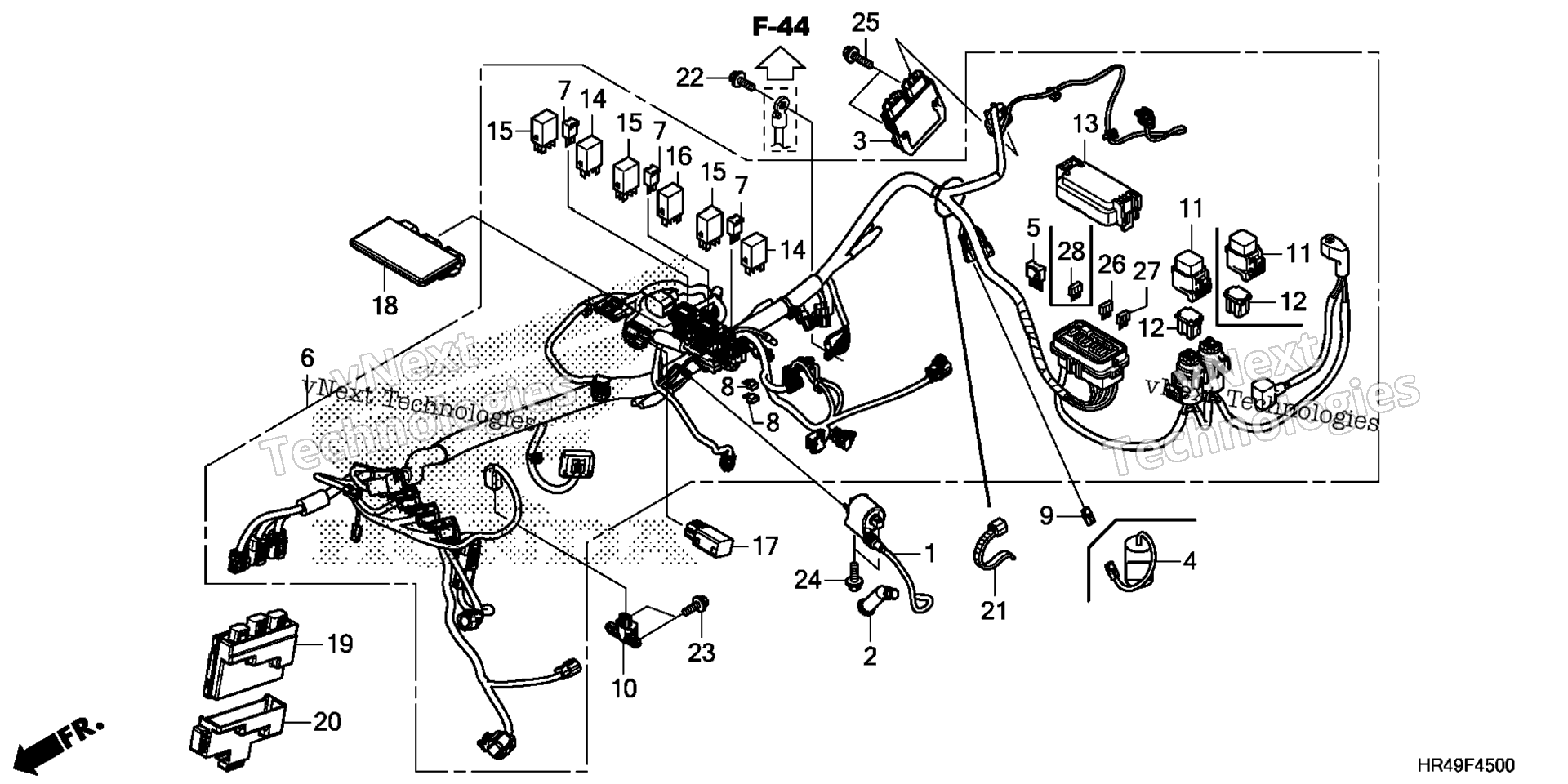

Схема жгута проводов для TRX520FE2 2A
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION (R) art. 30540-MJP-G51
По запросу
2
CAP ASSY., NOISE SUPPRESSOR art. 30700-MEA-671
По запросу
3
RECTIFIER ASSY., REGULATE art. 31600-MKN-D51
По запросу
5
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
6
WIRE HARNESS art. 32100-HR4-C90
По запросу
7
CONNECTOR, DIODE (2P) art. 32146-SH3-003
По запросу
8
DIODE (3P) art. 32146-SJ4-003
По запросу
9
CONNECTOR, DUMMY (2P 090 F) (BLACK) art. 32605-HR6-A60
По запросу
10
SENSOR ASSY., BANK ANGLE art. 35160-HR6-B01
По запросу
11
COVER ASSY., FUSE (40A) art. 38205-HP0-B11
По запросу
12
FUSE, BLOCK (40A) art. 38211-SNA-A21
По запросу
13
COVER SET, FUSE art. 38230-HR4-A40
По запросу
14
RELAY, POWER (MICRO ISO 4P) art. 38501-MCS-G01
По запросу
15
RELAY, POWER (MICRO ISO 5P) art. 38502-MCS-G01
По запросу
16
RELAY, POWER (MICRO ISO 4P) art. 38503-MCA-A61
По запросу
17
RELAY, DIFFLOCK PULLBACK art. 38580-HR4-A21
По запросу
18
PGM-FI UNIT art. 38770-HR4-C93
По запросу
19
EPS UNIT art. 39980-HR4-A52
По запросу
20
CUSHION, EPS UNIT art. 39981-HN2-B70
По запросу
21
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
22
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
23
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
24
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
25
Болт 6х22 Honda art. 95701-06022-00
По запросу
26
FUSE, MINI (10A) art. 98200-41000
По запросу
27
FUSE, MINI (20A) art. 98200-42000
По запросу
28
FUSE, MINI (30A) art. 98200-43000
По запросу
