модель 2021 года
- Модель TRX520 Foreman
- Код модели TRX520FE2 2A

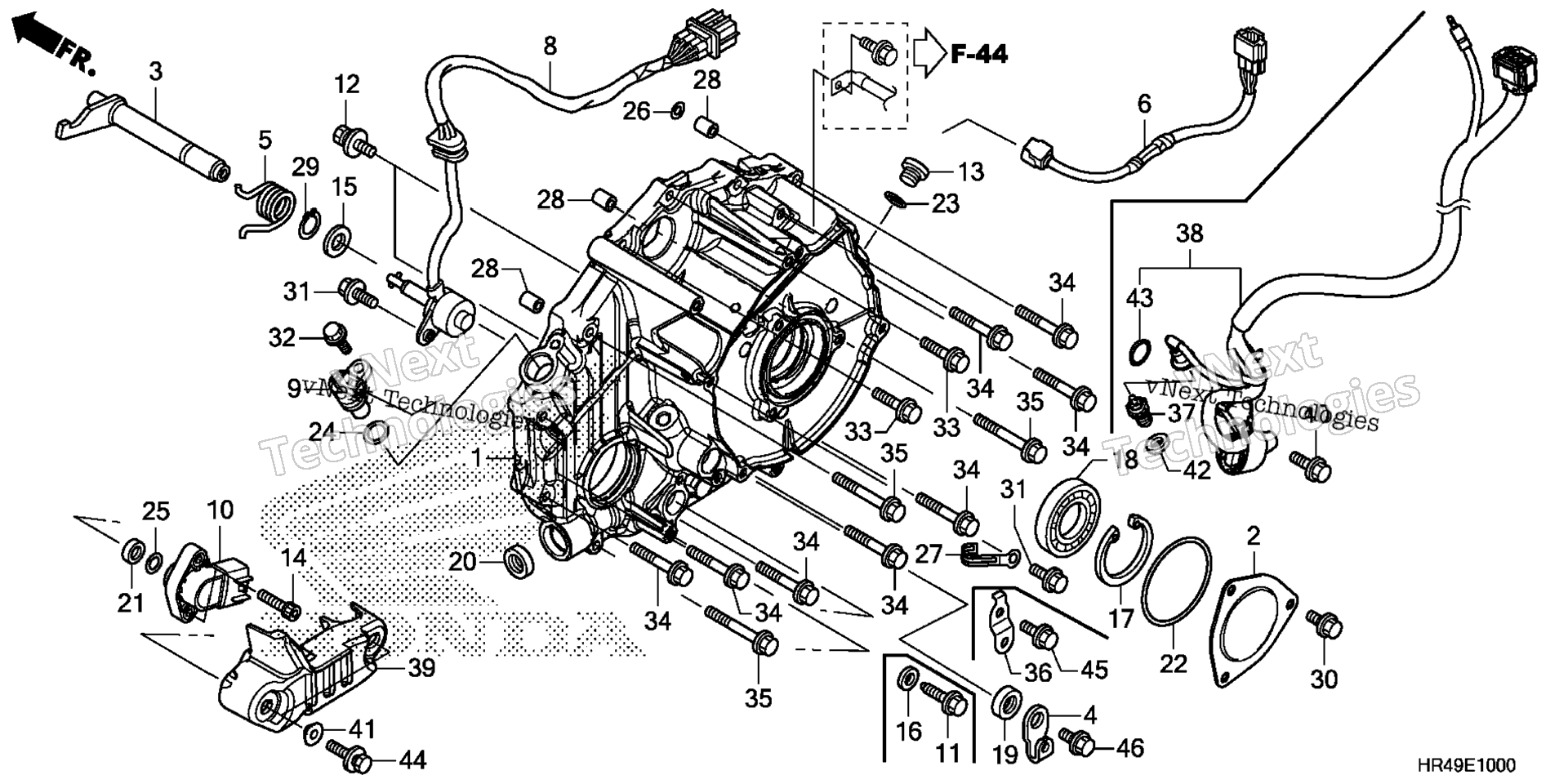

Схема задний CRANKCASE крышки для TRX520FE2 2A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, RR. CRANKCASE art. 11340-HR4-A90
По запросу
2
CAP, RR. COVER art. 11342-HP5-600
По запросу
6
SUB-HARNESS, ENGINE art. 32101-HR3-A20
По запросу
9
SENSOR ASSY., SPEED (TDK-EPC) art. 37700-KZR-601
По запросу
10
SENSOR ASSY., ANGLE art. 38810-HR4-A91
По запросу
13
CAP (14MM) art. 90084-KY2-000
По запросу
14
BOLT, SOCKET (5X20) art. 90116-HP5-600
По запросу
17
CIRCLIP (INNER) (42MM) art. 90602-GFZ-000
По запросу
18
BEARING, RADIAL BALL (6806) art. 91015-HR0-F21
По запросу
21
OIL SEAL (8X16X6) (NOK) art. 91254-792-003
По запросу
22
O-RING (58X3) art. 91301-HR3-A40
По запросу
23
Кольцо 913.8X2.5 Honda 1303-377-000 art. 91303-377-000
По запросу
24
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
25
O-RING, ANGLE SENSOR art. 91308-HN0-A10
По запросу
26
O-RING (7.8X1.9) (NOK) art. 91313-MN5-004
По запросу
28
Палец 8X14 Honda art. 94301-08140
от 221 ₽
30
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
32
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
33
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
34
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
35
BOLT, FLANGE (6X50) art. 95701-06050-00
По запросу
36
STAY, HARNESS CLIP art. 32159-HR6-B00
По запросу
37
SWITCH ASSY., NEUTRAL art. 35600-HL4-003
По запросу
38
SENSOR ASSY., ANGLE art. 38800-HR4-A91
По запросу
39
GUARD, ANGLE SENSOR art. 38805-HR4-A90
По запросу
40
BOLT, KNOCK (6MM) art. 90011-MGE-D00
По запросу
41
COLLAR (6X4) art. 90127-KF0-770
По запросу
42
WASHER, OIL BOLT art. 90545-MC0-000
По запросу
43
O-RING (14.8X1.9) art. 91310-HR6-B00
По запросу
44
BOLT-WASHER (6X20) art. 93404-06020-08
По запросу
45
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
