модель 2021 года
- Модель TRX520 Rubicon
- Код модели TRX520FA7 2A

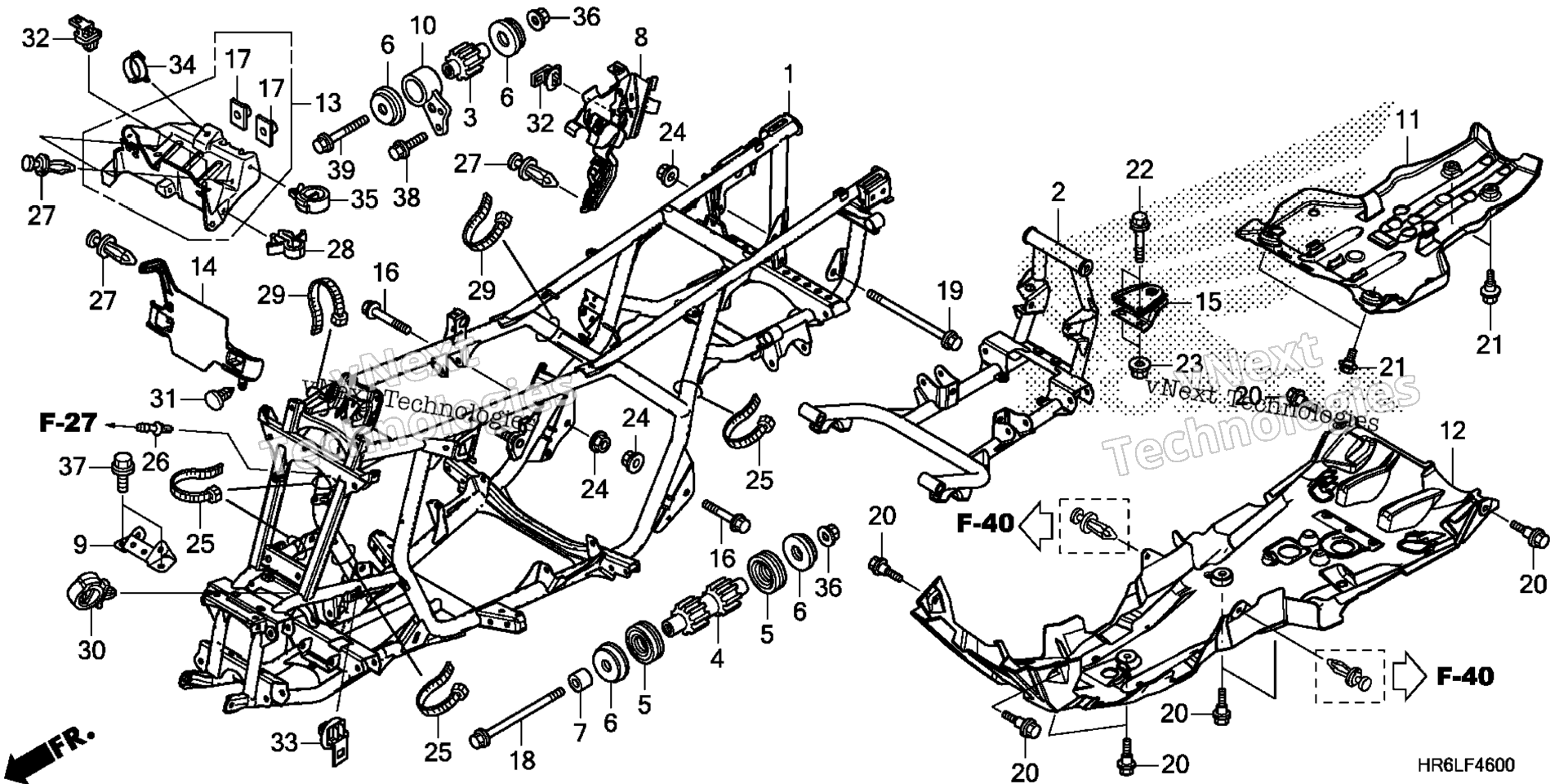

Схема рамы для TRX520FA7 2A
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME art. 50100-HR6-M00
По запросу
2
FRAME, RR. (LOWER) art. 50200-HR6-A60
По запросу
3
RUBBER, ENGINE HEAD MOUNTING art. 50201-HP5-600
По запросу
4
RUBBER, ENGINE MOUNTING (LOWER) art. 50202-HP0-A50
По запросу
5
Пыльник опоры двигателя Honda art. 50203-HM7-003
от 2 690 ₽
6
RUBBER C, MOUNTING art. 50204-HP5-600
По запросу
7
Втулка Honda art. 50304-HN8-000
По запросу
8
STAY, CONNECTOR (SIDE) art. 50340-HR6-A60
По запросу
9
BRACKET, FR. GEAR CASE art. 50350-HR3-A20
По запросу
10
BRACKET, HEAD HANGER art. 50351-HP5-600
По запросу
11
SKID, RR. GEAR CASE art. 50355-HR6-A60
По запросу
12
GUARD, ENGINE *NH1* (BLACK) art. 50360-HR3-A20ZA
По запросу
13
STAY, CONNECTOR (FR) art. 50370-HR3-A20
По запросу
14
DEFLECTOR, AIR art. 50380-HR6-A60
По запросу
15
HITCH, TRAILER art. 50810-HN8-000
По запросу
16
BOLT, SWINGARM PIVOT (12X70) art. 52101-HR3-A20
По запросу
17
NUT, SPECIAL (6X7) art. 61304-958-003
По запросу
18
BOLT, ENGINE HANGER (10X148) art. 90103-147-000
По запросу
19
BOLT, FLANGE (12X193) art. 90106-MEJ-000
По запросу
20
BOLT, FLANGE (6MM) art. 90111-147-000
По запросу
21
BOLT, FLANGE (6MM) art. 90111-187-000
По запросу
22
BOLT, FLANGE (10X50) art. 90120-HC4-000
По запросу
23
Гайка Honda art. 90305-HC0-770
от 578 ₽
24
Гайка Honda art. 90305-HC4-000
от 630 ₽
25
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
26
JOINT, BREATHER TUBE art. 90652-HF7-003
По запросу
27
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
28
CLIP, WIRE HARNESS (6MM) (WHITE) art. 90654-SA4-003
По запросу
29
BAND, SUCTION HOSE (BLACK) art. 90679-SG9-E01
По запросу
30
CLIP, HARNESS art. 90684-ZA0-601
По запросу
31
CLIP, WASHER MOUTH art. 91504-SD5-901
По запросу
32
CLIP, CONNECTOR (DARK BLUE) art. 91535-STK-003
По запросу
33
CLIP, CONNECTOR (BROWN) art. 91535-TF0-003
По запросу
34
CLIP, WIRE HARNESS (BLACK) art. 91556-SK7-003
По запросу
35
CLIP, WIRE HARNESS (BLACK) art. 91558-SD5-003
По запросу
36
Гайка 10мм Honda art. 94050-10000
По запросу
37
BOLT, FLANGE (8X16) art. 95701-08016-08
По запросу
38
BOLT, FLANGE (8X22) art. 95701-08022-00
По запросу
39
BOLT, FLANGE (10X60) art. 95701-10060-00
По запросу
