модель 2021 года
- Модель TRX520 Rubicon
- Код модели TRX520FA7 2A

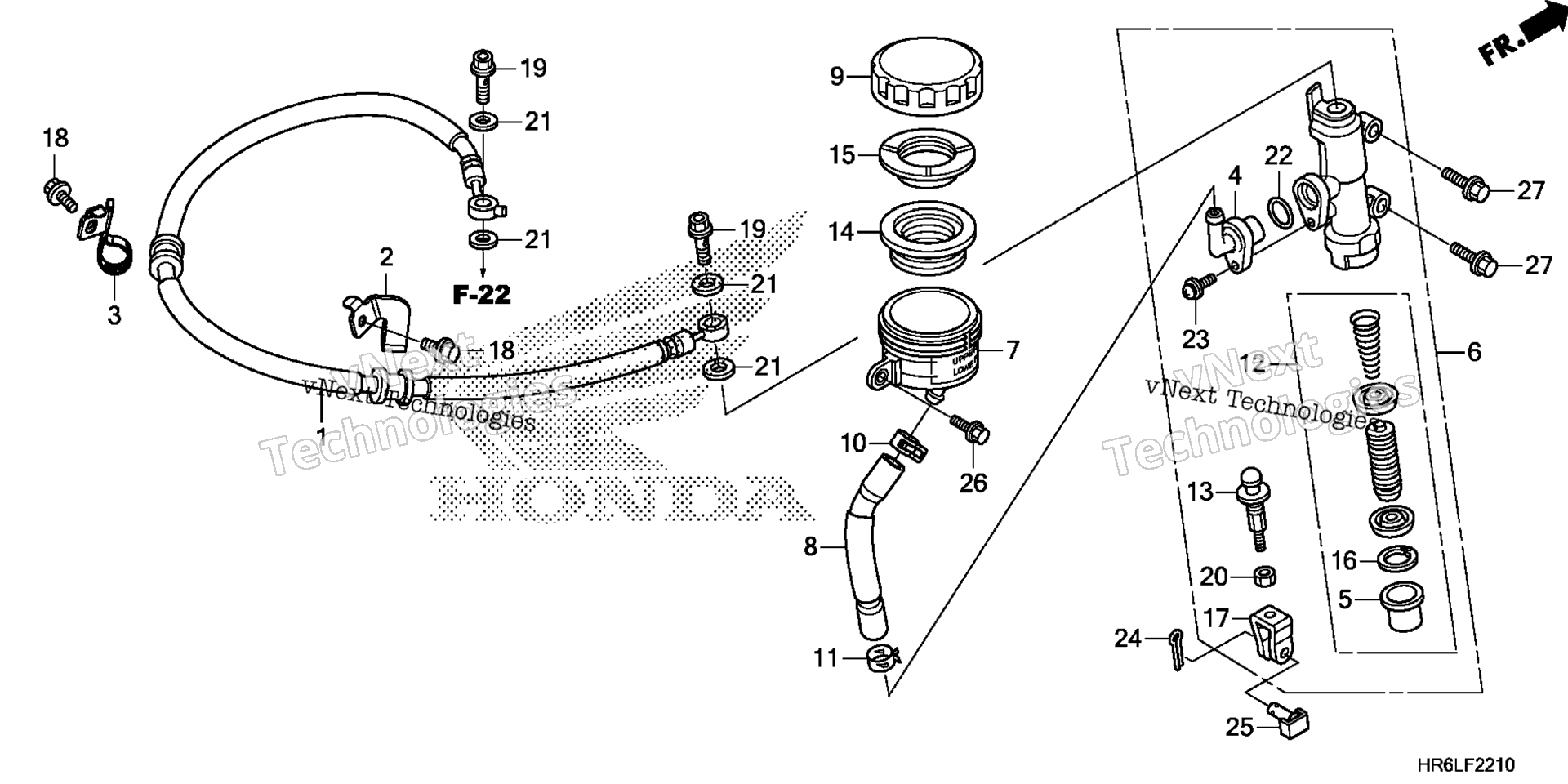

Схема заднего главного цилиндра тормоза для TRX520FA7 2A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43310-HR6-A61
По запросу
2
CLAMP, R. BRAKE HOSE art. 43462-HR6-A60
По запросу
3
CLAMP, L. BRAKE HOSE art. 43464-HR6-A60
По запросу
4
CONNECTOR, MASTER CYLINDER art. 43503-MB2-006
По запросу
5
BOOT art. 43504-MB2-006
По запросу
6
Цилиндр тормозной задний Honda 43510-HN8-016, art. 43510-HN8-305
По запросу
7
CUP, OIL art. 43511-HR6-B01
По запросу
8
HOSE, RR. BRAKE MASTER CYLINDER art. 43512-HR6-A61
По запросу
9
CAP, OIL CUP art. 43513-MY1-006
По запросу
10
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
11
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-MN9-006
По запросу
12
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MG9-315
По запросу
13
ROD, PUSH art. 43530-MM5-006
По запросу
14
DIAPHRAGM art. 45520-300-000
По запросу
15
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
16
CIRCLIP art. 46182-MEL-D21
По запросу
17
JOINT, BRAKE ROD art. 46504-HN8-006
По запросу
18
BOLT, FLANGE (6X12) art. 90103-MCS-G00
По запросу
19
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
20
NUT, SPECIAL (8MM) art. 90315-MAT-006
По запросу
21
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
22
O-RING (14.8X2.4) art. 91212-422-006
По запросу
23
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
24
Штифт стопорный 2.0X35 Honda art. 94201-20350
По запросу
24
PIN, SPLIT (2.0X22) art. 94201-20220
По запросу
25
PIN D, JOINT art. 95015-54000
По запросу
26
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
27
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
