модель 2021 года
- Модель TRX520 Rubicon
- Код модели TRX520FA7 2A

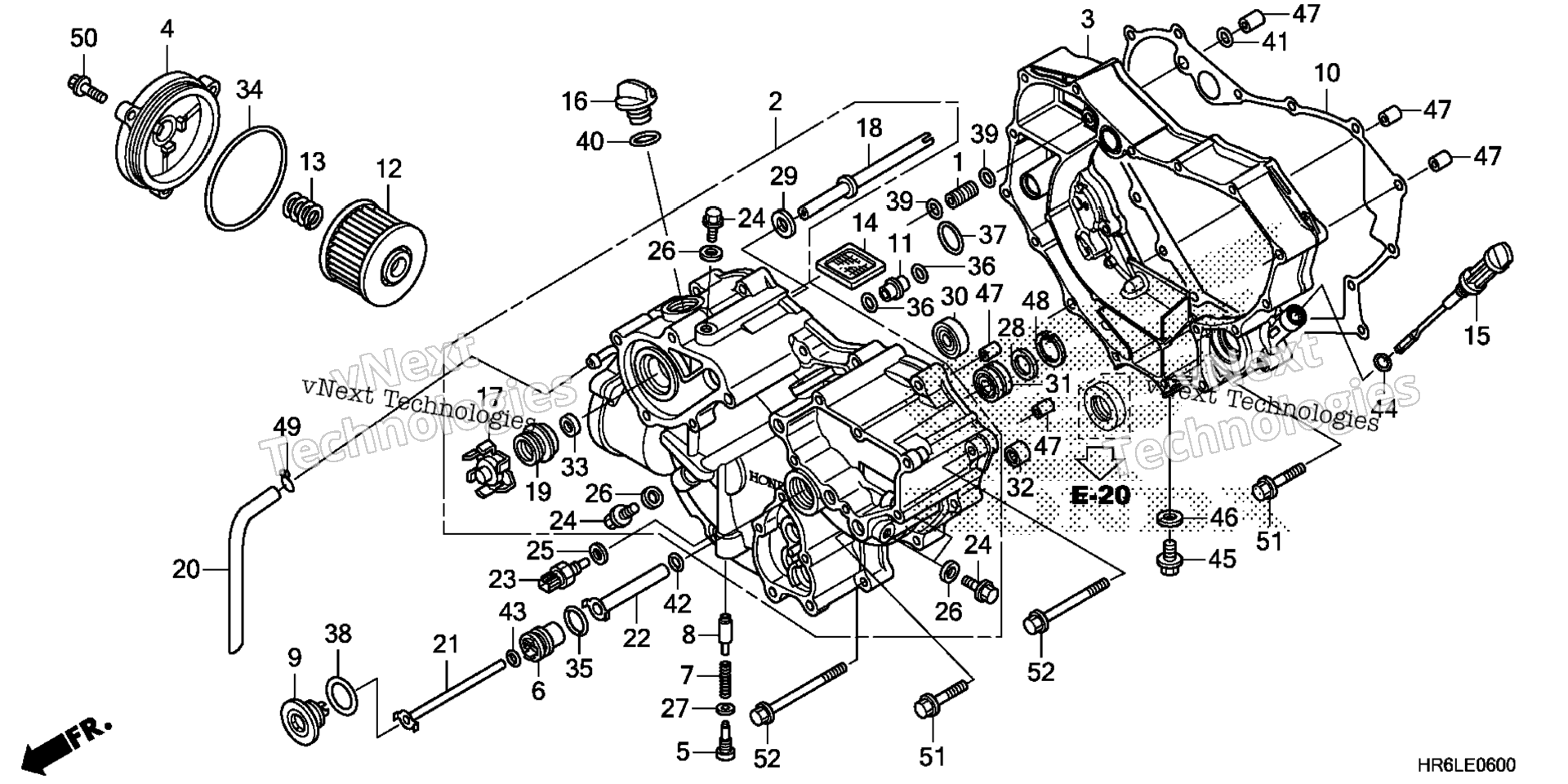

Схема передней крышки картера для TRX520FA7 2A
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, OIL GUIDE (8MM) art. 11145-HR6-A60
По запросу
2
COVER ASSY., FR. CRANKCASE art. 11300-HR6-B00
По запросу
3
SPACER, FR. COVER art. 11321-HR6-B00
По запросу
4
COVER, OIL FILTER art. 11333-HP7-A00
По запросу
5
BOLT, VALVE SETTING art. 11334-HN2-000
По запросу
6
Манжета Honda art. 11335-HN8-000
По запросу
7
SPRING, ORIFICE VALVE (PINK) art. 11336-HN2-000
По запросу
8
VALVE, RELIEF art. 11337-HN2-000
По запросу
9
BOLT, OIL FEED PIPE SETTING art. 11337-HN8-000
По запросу
10
GASKET, FR. CRANKCASE SPACER art. 11392-HP7-A00
По запросу
11
Соединительная втулка Honda art. 15235-HN2-000
По запросу
12
Масляный фильтр Honda art. 15412-HP7-A01
от 760 ₽
13
SPRING, OIL FILTER ELEMENT SETTING art. 15414-KF0-000
По запросу
14
SCREEN, OIL FILTER art. 15421-HR3-A60
По запросу
15
DIPSTICK, OIL art. 15650-HR6-A60
По запросу
16
CAP, OIL FILLER art. 15655-HN5-670
По запросу
17
IMPELLER, WATER PUMP art. 19215-HR6-B00
По запросу
18
SHAFT, WATER PUMP art. 19216-HP7-A00
По запросу
19
SEAL, MECHANICAL art. 19217-MAL-300
По запросу
20
HOSE, DRAIN art. 19507-HP7-A00
По запросу
21
PIPE A, FEED art. 22710-HP7-A00
По запросу
22
PIPE B, FEED art. 22715-HP7-A00
По запросу
23
Датчик art. 37750-KPH-701
от 1 990 ₽
24
BOLT, SEALING (8MM) art. 90024-612-000
По запросу
25
Шайба 10мм Honda art. 90443-MB0-000
По запросу
26
Прокладка art. 90471-580-000
от 473 ₽
27
WASHER, OIL BOLT art. 90545-MC0-000
По запросу
28
WASHER, THRUST (19MM) art. 90554-KA5-680
По запросу
29
WASHER, THRUST (12X23X2) art. 90599-767-C10
По запросу
30
BEARING, RADIAL BALL (15X32X9) art. 91009-HF1-671
По запросу
31
BEARING, NEEDLE (16X28X13) art. 91022-HP7-A01
По запросу
32
BEARING, NEEDLE (12X16X10) (NTN) art. 91101-PZ9-000
По запросу
33
OIL SEAL (12X26X7) (ARAI) art. 91201-MV4-003
По запросу
34
--Прокладка крышки масляного фильтра art. 91301-107-000
По запросу
35
Кольцо 19.20X1.90 Honda art. 91301-P7X-003
По запросу
36
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
37
O-RING (20.6X1.9) art. 91304-HP5-601
По запросу
38
Кольцо ( 27X2 ) art. 91305-KF0-003
По запросу
39
Кольцо 5X1.7 Honda art. 91305-MG7-003
По запросу
40
O-RING (18X3) (ARAI) art. 91307-KF0-003
По запросу
41
O-RING (7.8X1.9) (NOK) art. 91313-MN5-004
По запросу
42
Кольцо 8.5X1.9 Honda art. 91314-PC9-004
По запросу
43
Кольцо 6X1.5 Honda art. 91315-PC9-004
По запросу
44
O-RING (8.4X2.4) art. 91316-MJ8-003
По запросу
45
BOLT, DRAIN PLUG (12MM) art. 92800-12000
По запросу
46
Кольцо 12MM Honda art. 94109-12000
По запросу
47
Палец 8X14 Honda art. 94301-08140
от 221 ₽
48
CIRCLIP, INNER (28MM) art. 94520-28000
По запросу
49
CLIP, TUBE (B12.5) art. 95002-02130
По запросу
50
Болт 6х22 Honda art. 95701-06022-00
По запросу
51
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
52
BOLT, FLANGE (6X90) art. 95701-06090-00
По запросу
