модель 2000 года
- Модель Explorer 250
- Код модели XPLORER (A00AG25CA)

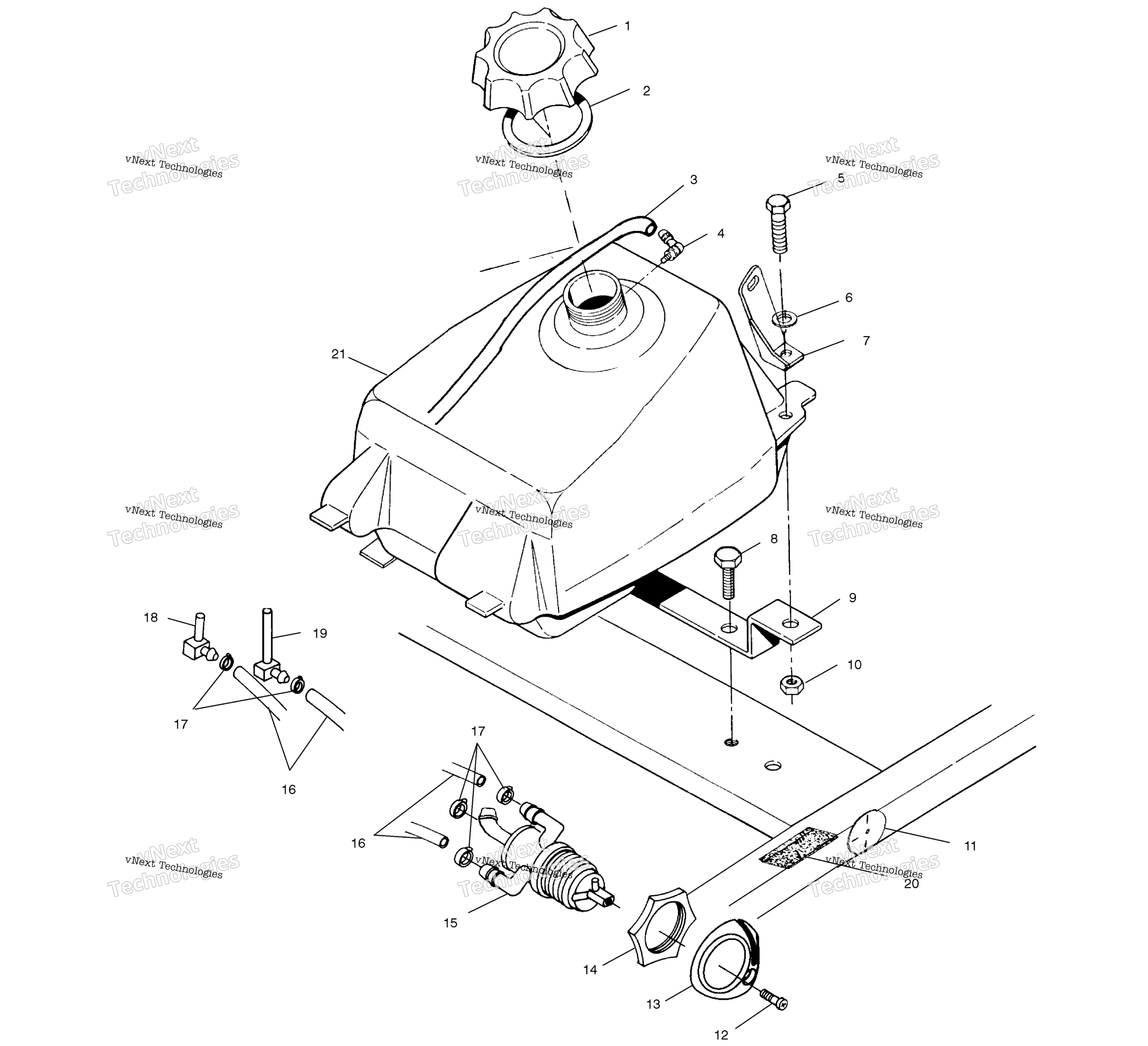

Схема топливного бака для XPLORER (A00AG25CA)
Схема
Детали
Номер
Наименование детали
Цена
1
GAS CAP, BLACK art. 5430725
По запросу
2
GAS CAP GASKET art. 5810144
По запросу
3
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
4
TANK VENT art. 5431053
По запросу
5
SCREW(10) art. 7512310
По запросу
6
WASHER,FLAT(10) art. 7555893
По запросу
7
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
7
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
8
SCREW art. 7512208
По запросу
9
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
10
Гайка Polaris art. 7542324
от 160 ₽
11
Decal - Fuel Lever (See Decals Pg A8, Ref. 10) art. -------
По запросу
12
SCREW art. 7517505
По запросу
13
KNOB,FUEL VALVE CONTOURED,ATV art. 5433431
По запросу
14
FUEL VALVE NUT art. 5432733
По запросу
15
VLV,FUEL,3WAY,60DEG OUTLET art. 7052276
По запросу
16
FUEL LINE, 600 CM art. 8450040-600
По запросу
17
Хомут пружинный Polaris art. 7080003
от 116 ₽
18
SUBSTITUTED BY 7052348 art. 7052148
По запросу
19
FITTING-OUTLET 90�,MAIN Y PRS art. 7052349
По запросу
20
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
21
ASM-FUEL TANK (Incl. 4,18) (If built before 8/16/99) art. 2520358
По запросу
