модель 2000 года
- Модель Explorer 250
- Код модели XPLORER (A00AG25CA)

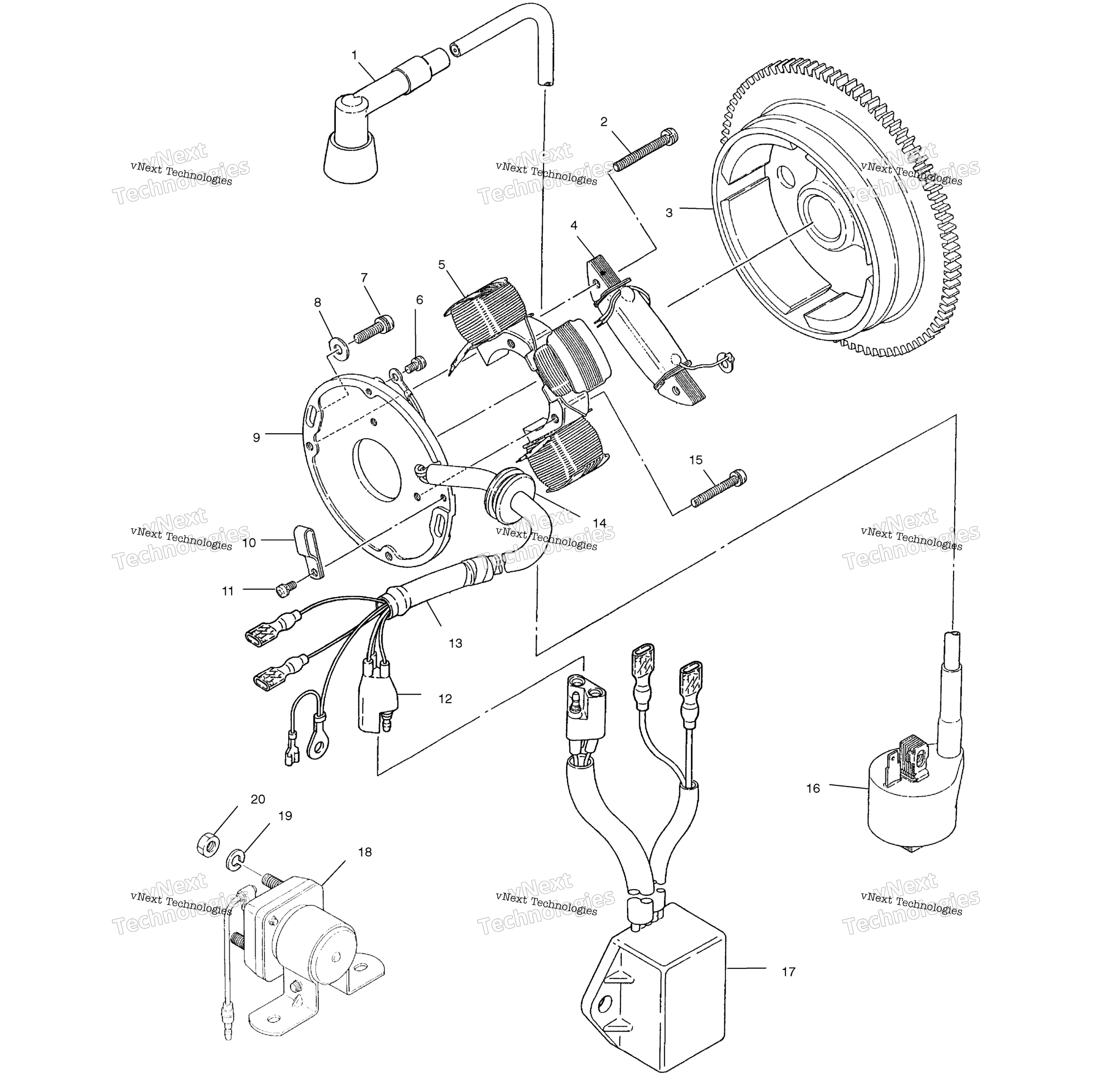

Схема магнето для XPLORER (A00AG25CA)
Схема
Детали
Номер
Наименование детали
Цена
1
RESISTOR PLUG CAP art. 4020129
По запросу
2
ASM.,SCREW & WASHER art. 3083423
По запросу
3
FLYWHEEL WITH RING GEAR art. 3083939
По запросу
4
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
COIL,LIGHT(STATOR 1) art. 3083976
По запросу
6
SCREW&WASHER ASM(10) art. 3081256
По запросу
7
SCREW & WASHER art. 3086788
По запросу
8
WASHER art. 3083357
По запросу
9
PLATE ASM. (Incl. 2,4,5,6,9-15) art. 3083979
По запросу
9
PLATE, COIL art. 3083634
По запросу
10
CLAMP art. 3081296
По запросу
11
ASM.,SCREW&WASHER(10) art. 3081260
По запросу
12
COUPLER art. 3083909
По запросу
13
HARNESS, WIRE (Incl. 12,14) art. 3083978
По запросу
14
GROMMET art. 3083773
По запросу
15
SCREW&WASHER ASM.(10) art. 3083736
По запросу
16
COIL, IGNITION * art. 3083923
По запросу
17
CDI UNIT art. 3083977
По запросу
18
Реле стартера Polaris art. 4011335
от 1 810 ₽
Аналог
Реле стартера Forzoni для Polaris ( 4011335 )
art. FS-750
1 000 ₽
Требуется 1 шт.
Подписаться
19
WASHER SPRING(10) art. 3080077
По запросу
20
NUT art. 3083073
По запросу
