модель 2000 года
- Модель Explorer 250
- Код модели XPLORER (A00AG25CA)

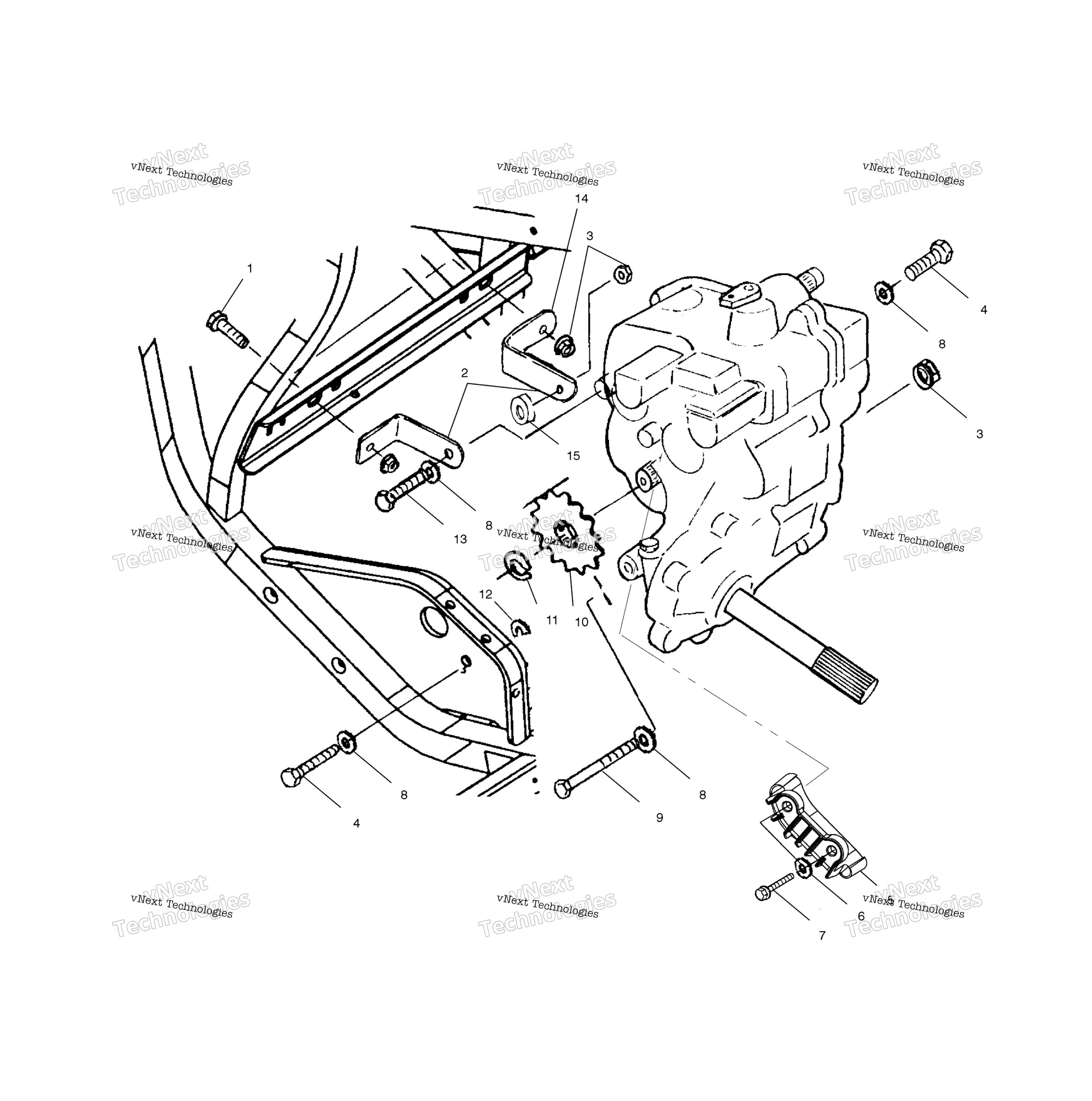

Схема картера редуктора Mounting для XPLORER (A00AG25CA)
Схема
Детали
Номер
Наименование детали
Цена
1
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
2
BRKT-TRANSMISSION MNT art. 5248185
По запросу
3
NUT,FLANGE art. 7542423
По запросу
4
Болт подвески Polaris art. 7512492
от 326 ₽
5
TRANSMISSION CHAIN GUIDE art. 5433109
По запросу
6
FLAT WASHER art. 7558301
По запросу
7
BOLT art. 7512276
По запросу
8
FLAT WASHER art. 7555806
По запросу
9
SCREW art. 7517646
По запросу
10
Звезда ведущая 12 зубьев Polaris art. 3221044
По запросу
11
Стопорное кольцо КПП Polaris art. 7710434
По запросу
12
SHIM, .030 (.030) art. 5211517
По запросу
12
SHIM (.010) art. 5211065
По запросу
12
SPACER, .020 (.020) art. 5210764
По запросу
13
SCREW art. 7517647
По запросу
14
BRKT-TRANSMISSION MOUNT,250,BL art. 5243175-067
По запросу
15
EXTENSION,ROLLER SPACER art. 5333048
По запросу
