модель 2000 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A00CD50AA)

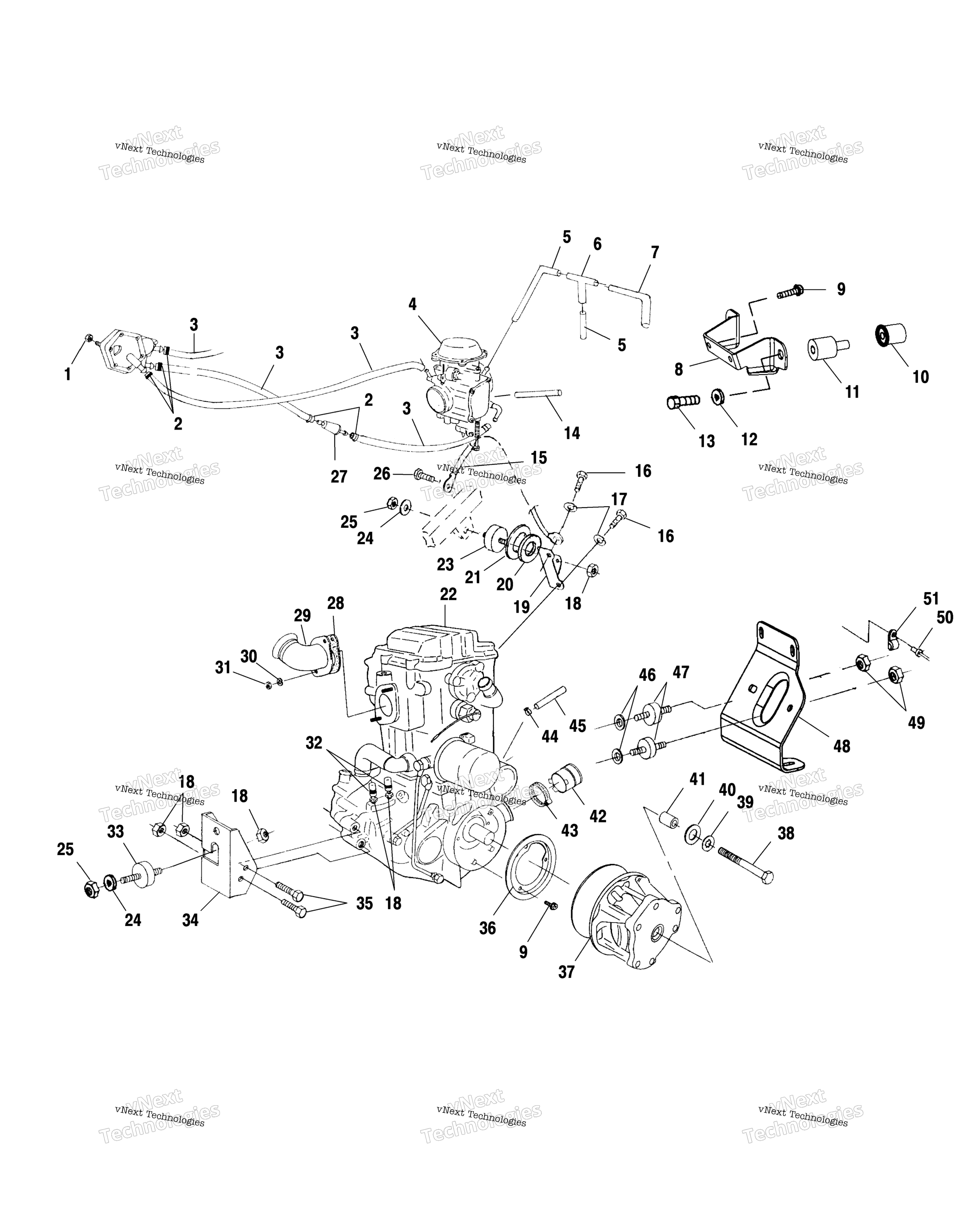

Схема двигателя Mounting для MAGNUM 500 (A00CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Polaris art. 7546601
от 263 ₽
2
Хомут пружинный Polaris art. 7080003
от 116 ₽
3
FUEL LINE, 600 CM art. 8450040-600
По запросу
4
Asm., Carburetor (See Carburetor Pg. D8, Ref. 47) art. -------
По запросу
5
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
6
FITTING, TEE art. 7052075
По запросу
7
LINE,BREATHER,3/8 ID. art. 8450073-600
По запросу
8
BRKT, CARB.MT. art. 5240609-067
По запросу
9
Screw and Washer (See Crankcase Pg. D10, Ref. 6) art. -------
По запросу
10
NUTSERT,HEX art. 7547069
По запросу
11
CARBURETOR MOUNT, RUBBER art. 3021086
По запросу
12
WASHER art. 7552604
По запросу
13
BOLT(10) art. 7515106
По запросу
14
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
15
CABLE,GND-ENGINE art. 4010132
По запросу
16
BOLT art. 7512315
По запросу
17
Шайба гровер Polaris art. 7552901
от 116 ₽
18
NUT art. 7547108
По запросу
19
MOUNT,ENGINE,TOP,BLK art. 5242936-067
По запросу
20
Шайба Polaris art. 7555823
от 683 ₽
21
SPACER-MOTOR MNT TOP art. 5132007
По запросу
22
N/A,USE COMPONENTS (EH50PLE08) NOTE: The Short Block assembly contains a crankcase assembly, cylinder & cylinder head assembly and a piston & crankshaft assembly. Prior authorization is required for warranty consideration. art. 9990000
По запросу
23
ISOLATOR-3/8-24M/M,60DURO art. 3022075
По запросу
24
FLAT WASHER art. 7555806
По запросу
25
Гайка Polaris art. 7542403
По запросу
26
SCREW art. 7517386
По запросу
27
Фильтр топливный Polaris art. 2530009
По запросу
28
Gasket, Exhaust (See Cylinder Pg. D6, Ref. 20) art. -------
По запросу
29
WELD-MANIFOLD,BLK art. 1260978-489
По запросу
30
LOCK WASHER art. 3080530
По запросу
31
NUT art. 3087199
По запросу
32
HOSE CLAMP art. 7080474
По запросу
33
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
34
MOUNT,LOW.FR.ENGINE,BLK. art. 5242818-067
По запросу
35
SCREW art. 7515417
По запросу
36
Bracket, Retainer, Seal (See Clutch Cover Pg. C4, Ref. 18) art. -------
По запросу
37
Asm., Drive Clutch, ATV-06 (See Drive Clutch Pg. C1 for Details) art. -------
По запросу
38
Болт подвески Polaris art. 7512566
По запросу
39
Шайба Polaris art. 7575202
от 263 ₽
40
Шайба Polaris art. 5210748
По запросу
41
Втулка Polaris art. 5430261
По запросу
42
CLUTCH INTAKE BOOT art. 5410421
По запросу
43
NARROW BAND CLAMP art. 7080511
По запросу
44
CLAMP,HOSE,SPRING art. 7080694
По запросу
45
Hose, Breather (See Air Box Pg. B2, Ref. 12) art. -------
По запросу
46
FLAT WASHER art. 7555815
По запросу
47
ISOLATOR-3/8-24M, 2/8-16M, 60DU (If built before 1/01/00) art. 3022072
По запросу
47
Подушка двигателя Polaris art. 3022076
от 3 833 ₽
48
Mount, Motor, Rear (See Transmission Mounting Pg. D4, Ref.11) art. -------
По запросу
49
Гайка колесная ( штампованный диск ) Polaris art. 7542459
По запросу
50
RIVET art. 7621462
По запросу
51
CLAMP,NYLON,CABLE art. 7080539
По запросу
