модель 2000 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A00CD50AA)

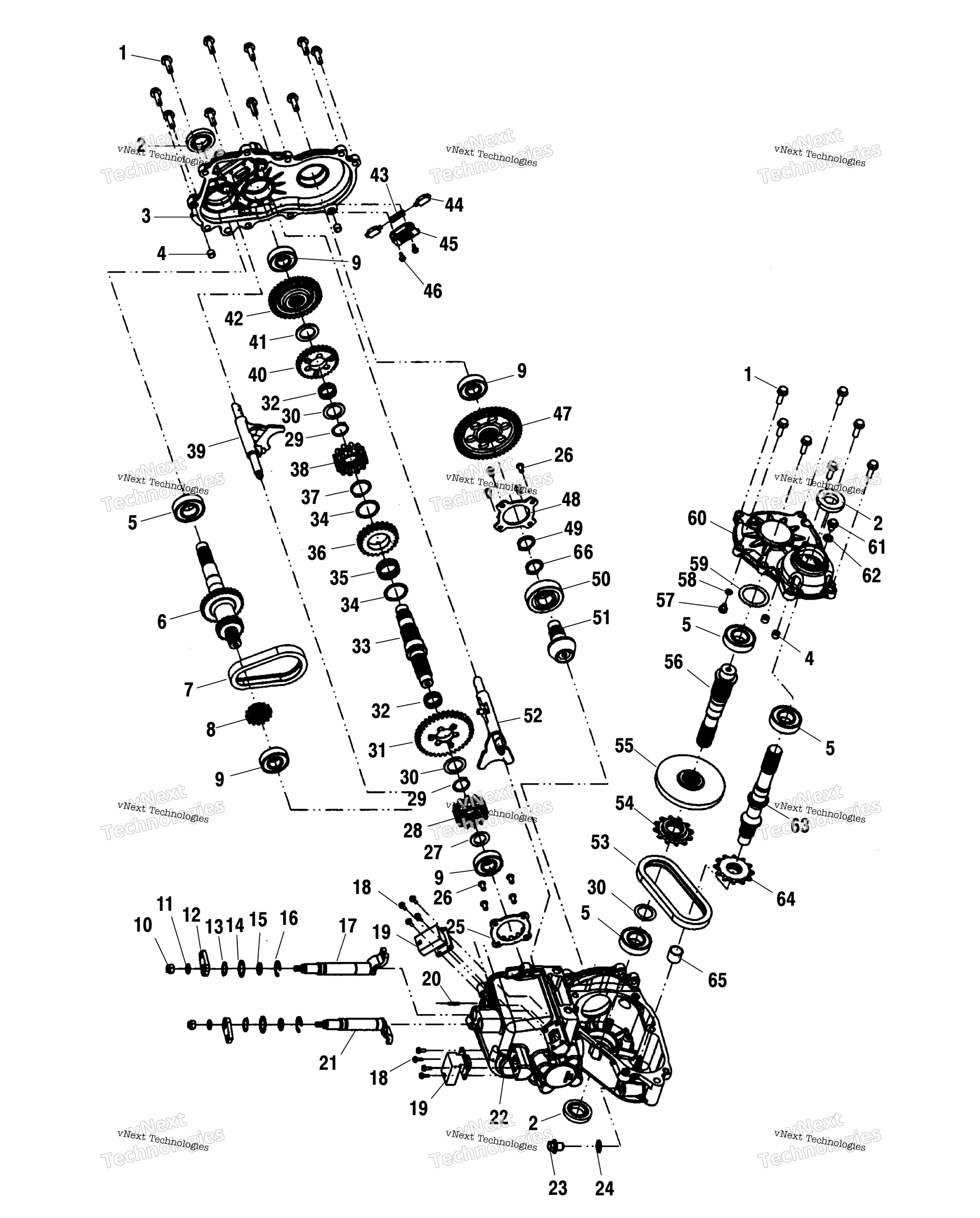

Схема картера редуктора A00cd50fa (49Atvgearcase00mag500) для MAGNUM 500 (A00CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS (FA)(Incl. 1-65) (See Gearcase Pg. C10 for AA/AB/FB information) art. 9990000
По запросу
1
SCREW art. 3233252
По запросу
2
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
3
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
4
KNOCK PIPE art. 3233529
По запросу
5
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
Цепь КПП Polaris art. 3233036
По запросу
8
GEAR-14/19T art. 3233755
По запросу
9
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
10
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
11
Washer art. -------
По запросу
12
BELLCRANK art. 3233153
По запросу
13
RETAINING RING art. 3233045
По запросу
14
WASHER art. 3233040
По запросу
15
O-RING art. 3233548
По запросу
16
RING,RETAINING art. 3233618
По запросу
17
SHIFT SHAFT art. 3233624
По запросу
18
SCREW art. 3233749
По запросу
19
SWITCH-GEAR INDICATION 3 POS art. 3234019
По запросу
20
VENT art. 3233037
По запросу
21
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
22
GEARCASE-MAIN art. 3233765
По запросу
23
OIL FILL PLUG art. 3233711
По запросу
24
NYLON WASHER art. 3233872
По запросу
25
PLATE-PARKLOCK art. 3233757
По запросу
26
SCREW art. 3233608
По запросу
27
WASHER art. 3233628
По запросу
28
ENGAGEMENT-LOW/PARK art. 3233758
По запросу
29
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
30
WASHER,THRUST art. 3233619
По запросу
31
GEAR-36T art. 3233760
По запросу
32
Подшипник игольчатый КПП Polaris art. 3233103
от 4 490 ₽
Аналог
18 820 ₽
Требуется 2 шт.
33
SHAFT-REVERSE art. 3233761
По запросу
34
WASHER art. 3233012
По запросу
35
Подшипник КПП игольчатый Polaris art. 3233014
от 5 775 ₽
36
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
37
RING,RETAINING art. 3233029
По запросу
38
ENGAGEMENT-DOG,HIGH/REV 12 PNT art. 3234020
По запросу
39
Fork, Shift, H/R art. 3233602
По запросу
40
GEAR, 30T art. 3233600
По запросу
41
SPACER art. 3233613
По запросу
42
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
43
SPRING art. 3233032
По запросу
44
PIN,INTERLOCK art. 3233308
По запросу
45
BRACKET INTERLOCK art. 3233309
По запросу
46
SCREW-TAPPING,W/LOCK WASHER art. 3233747
По запросу
47
GEAR,HELICAL,48T art. 3233709
По запросу
48
COVER,BEARING art. 3233609
По запросу
49
SNAP RING art. 3233106
По запросу
50
BALL BEARING art. 3233607
По запросу
51
SUBASM-GRND SPIRL BVL(411467) [Incl. 55] art. 3234912
По запросу
52
FORK-SHIFT,LOW/PARK art. 3233759
По запросу
53
Цепь КПП Polaris art. 3233784
По запросу
54
SPROCKET-22T/18T art. 3233873
По запросу
55
SUBASM-GRND SPIRL BVL(411467) [Incl. 51] art. 3234912
По запросу
56
SHAFT,REAR OUTPUT art. 3233622
По запросу
57
BUTTON,THRUST art. 3233582
По запросу
58
SHIM, .450 X .265 art. 3233583
По запросу
59
SHIM KIT art. 3233611
По запросу
60
COVER-OUTPUT,FRONT art. 3233781
По запросу
61
HEX FLANGE PLUG art. 3233777
По запросу
62
WASHER-.625X.382X.060 art. 3234035
По запросу
63
Вал КПП Polaris art. 3233625
По запросу
64
SPROCKET, 22 TOOTH art. 3233844
По запросу
65
GARLOCK BUSHING art. 3233552
По запросу
66
SPACER art. 3233357
По запросу
