модель 2000 года
- Модель Magnum 500
- Код модели MAGNUM 500 (A00CD50AA)

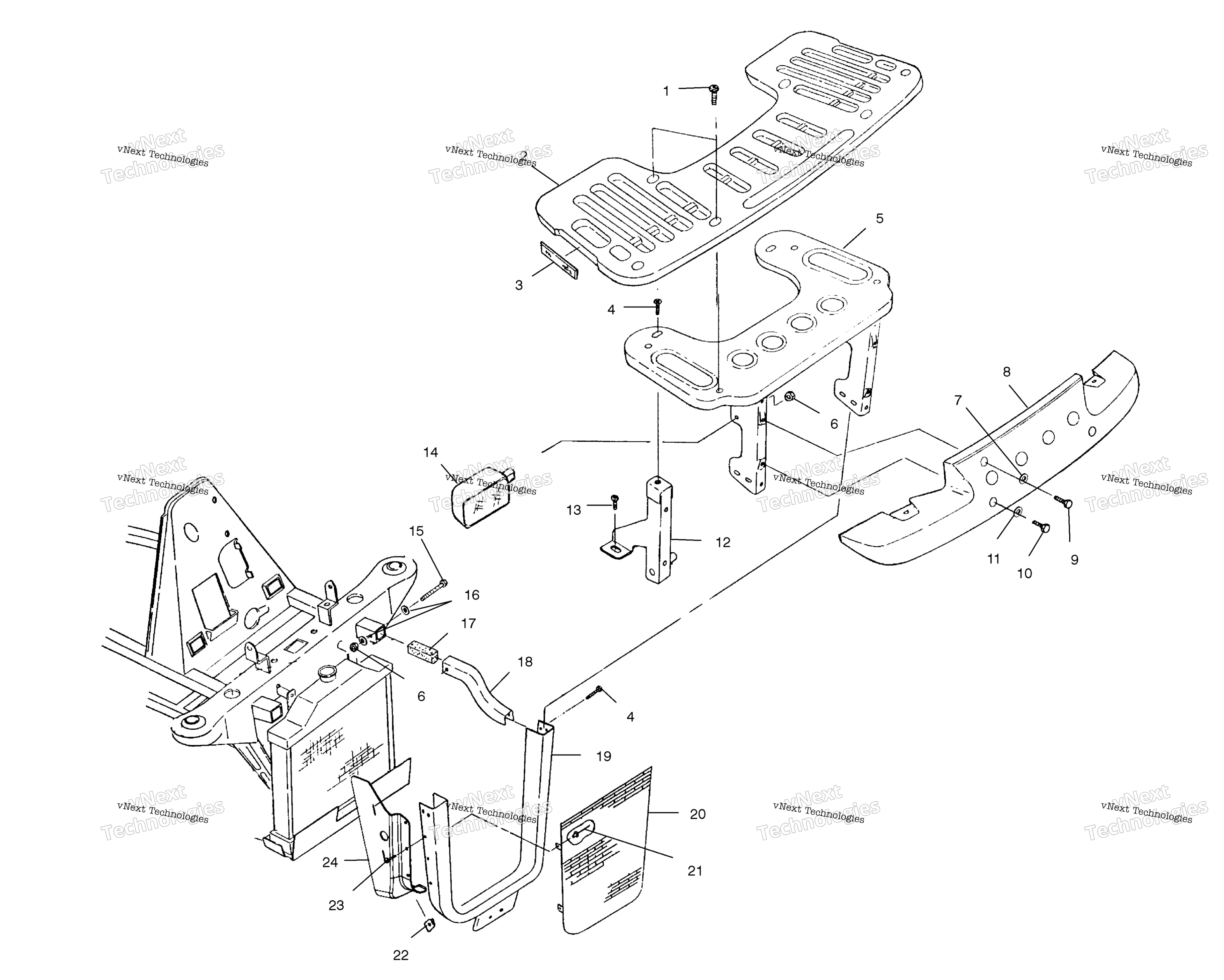

Схема передней части Rack & Bumper Mounting для MAGNUM 500 (A00CD50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517686
По запросу
2
FRONT RACK ASSEMBLY, GLOSS BLAC (Incl. Ref. 3 and Warning Decal) art. 2670180-070
По запросу
3
REFLECTOR AMBER art. 2670071
По запросу
4
SCREW art. 7515399
По запросу
5
SUPPORT,FRONT RACK,BLK art. 1014023-067
По запросу
6
Гайка Polaris art. 7542324
от 160 ₽
7
WASHER,WROUGHT art. 7558403
По запросу
8
FRONT BUMPER, GEN IV, GLOSS BLA art. 5432155-070
По запросу
9
BOLT(10) art. 7515391
По запросу
10
BOLT art. 7515390
По запросу
11
WASHER art. 7555954
По запросу
12
SUPPORT,FRT.RACK,LH,BLK art. 1013210-067
По запросу
12
RACK SUPPORT, FRONT, RIGHT, GS art. 1013211-067
По запросу
13
SCREW art. 7517386
По запросу
14
ASM.,HEADLIGHT, SIDE MOUNT,LH,3 art. 2431014
По запросу
14
ASM.,HEADLIGHT, SIDE MOUNT,RH,3 art. 2431015
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
Болт ведомого вариатора Polaris art. 7515382
По запросу
16
FLAT WASHER art. 7558402
По запросу
17
PLUG, FRAME art. 5810467
По запросу
18
EXTENSION,FRAME,RH,BLK (If built after 12/01/99) art. 5244624-067
По запросу
18
EXTENSION,FRAME,LH,BLK (If built after 12/01/99) art. 5244623-067
По запросу
18
EXTENSION,RH.FRAME,BLK. (If built before 12/01/99) art. 5241399-067
По запросу
18
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
19
WELD-BRUSH GUARD,BLK art. 1013772-067
По запросу
20
GRILL,BRUSHGUARD,BLK. art. 5240591-067
По запросу
21
POP RIVET art. 7621330
По запросу
22
NUT art. 7670094
По запросу
23
SCREW(10) art. 7512097
По запросу
24
RADIATOR SHIELD, LEFT art. 5433923
По запросу
24
SHIELD-RADIATOR,SIDE,RH art. 5433924
По запросу
