модель 2000 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 (A00BG50AA)

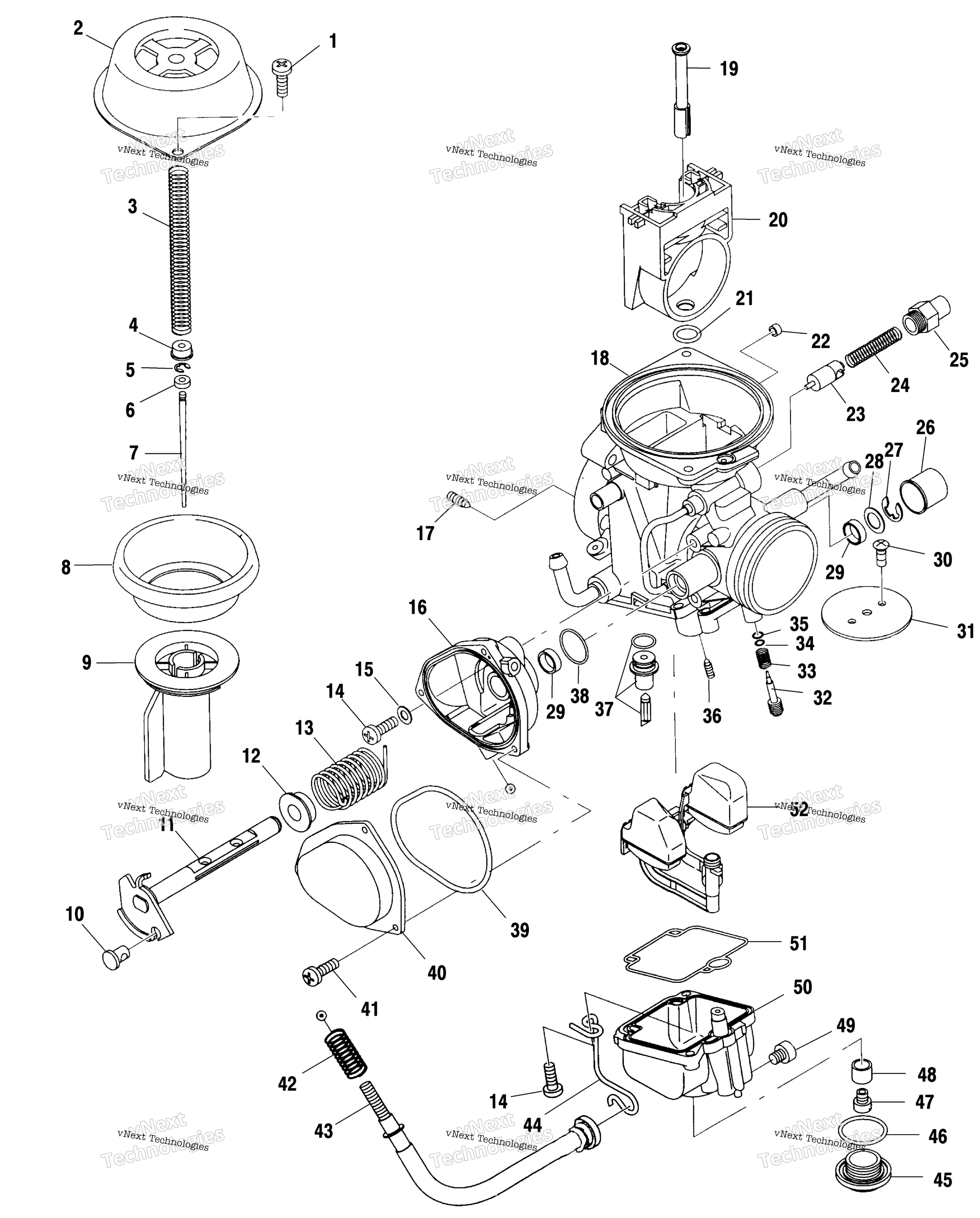

Схема карбюратора для SCRAMBLER 500 (A00BG50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 3130821
По запросу
2
DIAPHRAGM COVER art. 3130914
По запросу
3
SPRING art. 3130911
По запросу
4
RING art. 3130913
По запросу
5
E-RING art. 3130908
По запросу
6
RING art. 3130915
По запросу
7
JET NEEDLE art. 3131358
По запросу
8
DIAPHRAGM art. 3130910
По запросу
9
PISTON VALVE art. 3130912
По запросу
10
GUIDE CABLE art. 3130543
По запросу
11
THROTTLE SHAFT ASM. art. 3130931
По запросу
12
RING art. 3130932
По запросу
13
SPRING art. 3130927
По запросу
14
SCREW art. 3130933
По запросу
15
WASHER art. 3130926
По запросу
16
CASE art. 3130925
По запросу
17
AIR JET art. 3130619
По запросу
18
Карбюратор в сборе Polaris art. 3131568
от 67 900 ₽
19
NEEDLE JET art. 3130920
По запросу
20
BLOCK, JET art. 3130909
По запросу
21
O-RING art. 3130916
По запросу
22
DESC NOT_AVAILABLE art. 3131208
По запросу
23
PLUNGER ASSEMBLY art. 3130539
По запросу
24
SPRING art. 3130538
По запросу
25
GUIDE HOLDER art. 3130199
По запросу
26
CAP art. 3130519
По запросу
27
E-RING art. 3130518
По запросу
28
PACKING art. -------
По запросу
29
SEAL art. 3130515
По запросу
30
SCREW art. 3131475
По запросу
31
VALVE,THROTTLE,120 (120) art. 3130907
По запросу
32
ADJUSTER art. 3130934
По запросу
33
SPRING art. 3130525
По запросу
34
WASHER LOCK art. 3130523
По запросу
35
O-RING art. 3130522
По запросу
36
JET,PILOT,#40 (#40) art. 3130624
По запросу
37
Клапан поплавковой камеры Polaris art. 3131359
от 9 377 ₽
38
O-RING art. 3130928
По запросу
39
O-RING art. 3130929
По запросу
40
COVER art. 3130930
По запросу
41
SCREW art. 3130924
По запросу
42
SPRING art. 3130010
По запросу
43
Трос art. 3131295
По запросу
44
CLIP art. 3131242
По запросу
45
DRAIN PLUG art. 3130321
По запросу
46
O-RING art. 3130239
По запросу
47
MAIN JET (#155) art. 3130570
По запросу
48
RING art. 3130919
По запросу
49
SCREW art. 3130935
По запросу
50
FLOAT BODY ASSEMBLY art. 3130923
По запросу
51
SEAL art. 3130917
По запросу
52
FLOAT ASSEMBLY art. 3130921
По запросу
