модель 2000 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 (A00BG50AA)

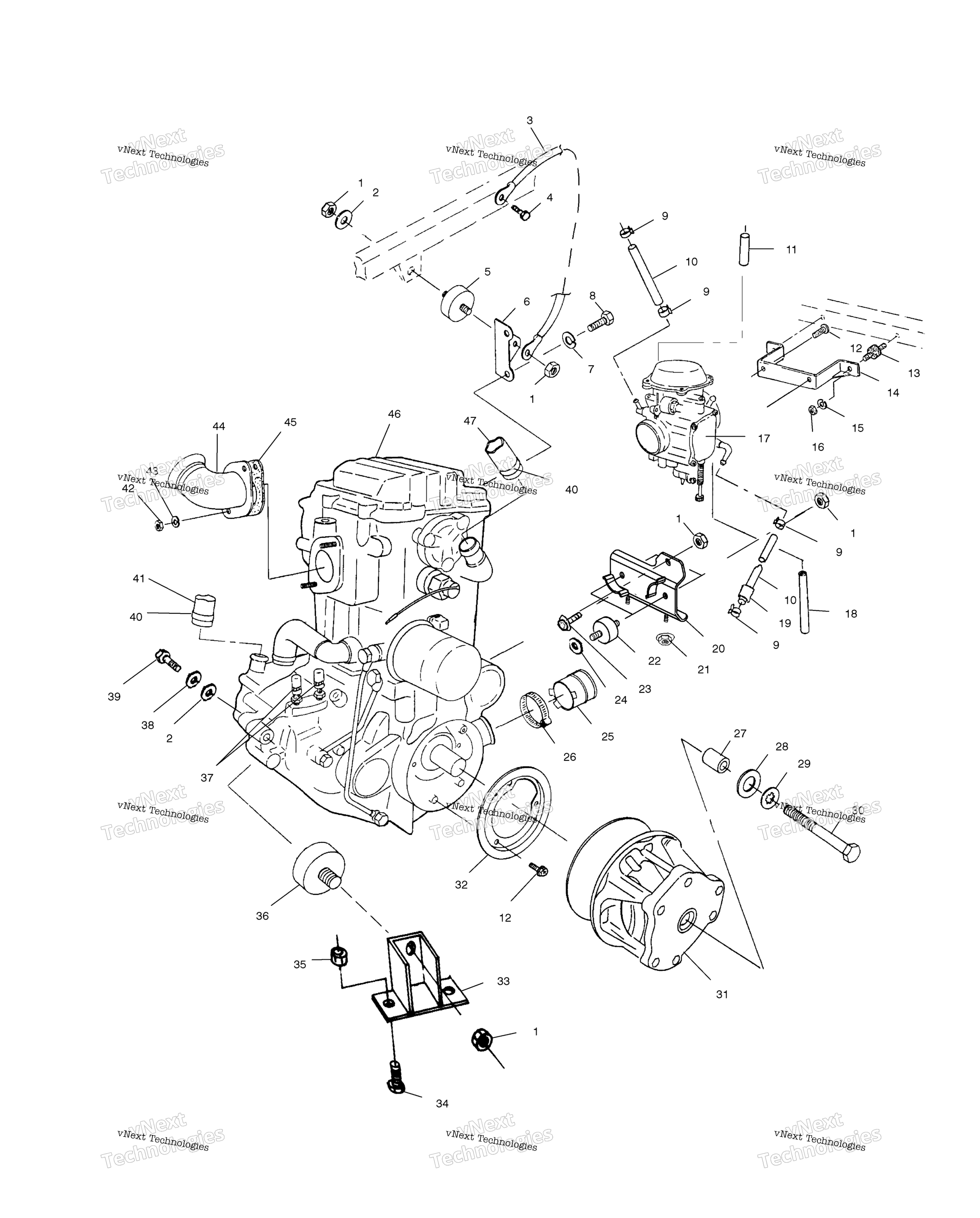

Схема двигателя Mounting для SCRAMBLER 500 (A00BG50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT art. 7547108
По запросу
2
Шайба Polaris art. 7555823
от 683 ₽
3
CABLE,GND-ENGINE art. 4010132
По запросу
4
Винт Polaris art. 7512232
от 116 ₽
5
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
6
BRKT,ENG.MT,TOP,BLK art. 5242674-067
По запросу
7
Шайба гровер Polaris art. 7552901
от 116 ₽
8
BOLT art. 7512315
По запросу
9
Хомут пружинный Polaris art. 7080003
от 116 ₽
10
FUEL LINE, 600 CM art. 8450040-600
По запросу
11
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
12
SCREW AND WASHER art. 3084205
По запросу
13
MOUNT, RUBBER art. 3110032
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
WASHER art. 7552605
По запросу
16
HEX NUT art. 7542105
По запросу
17
Asm., Carburetor (See Carburetor Pg. D10, Ref. 18) art. -------
По запросу
18
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
19
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
20
MOUNT,ENGINE,REAR,BLK art. 1012883-067
По запросу
21
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
22
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
23
SCREW art. 7517289
По запросу
24
FLAT WASHER art. 7555815
По запросу
25
CLUTCH INTAKE BOOT art. 5410421
По запросу
26
NARROW BAND CLAMP art. 7080511
По запросу
27
Втулка Polaris art. 5430261
По запросу
28
Шайба Polaris art. 5210748
По запросу
29
Шайба Polaris art. 7575202
от 263 ₽
30
Болт подвески Polaris art. 7512566
По запросу
31
Asm., Drive Clutch, ATV-06 (See Drive Clutch Pg. B14, Ref. 14) art. -------
По запросу
32
Bracket, Retainer, Seal (See Clutch Cover Pg. C8, Ref. 21) art. -------
По запросу
33
MOUNT,FR.ENGINE,BLK. art. 1040688-067
По запросу
34
SCREW art. 7515398
По запросу
35
Гайка Polaris art. 7542324
от 160 ₽
36
MOUNT,MOTOR art. 3110067
По запросу
37
HOSE CLAMP art. 7080474
По запросу
38
Шайба гроверная Polaris art. 7552603
По запросу
39
BOLT art. 7515438
По запросу
40
CLAMP,HOSE,1.25,WORM DRIVE art. 7080696
По запросу
41
Hose, Engine, Lower (See Cooling System Pg. A9, Ref. 12) art. -------
По запросу
42
Nut (See Cylinder Pg. D6, Ref. 23) art. -------
По запросу
43
Washer, Lock (See Cylinder Pg. D6, Ref. 22) art. -------
По запросу
44
MANIFOLD WELD HIGH TEMP POWER P art. 1261391-489
По запросу
45
Gasket, Exhaust (See Cylinder Pg. D6, Ref. 20) art. -------
По запросу
46
N/A,USE COMPONENTS (EH50PLE04) NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 9990000
По запросу
47
Hose, Engine, Upper (See Cooling System Pg. A9, Ref. 13) art. -------
По запросу
