модель 2000 года
- Модель Scrambler 500
- Код модели SCRAMBLER 500 (A00BG50AA)

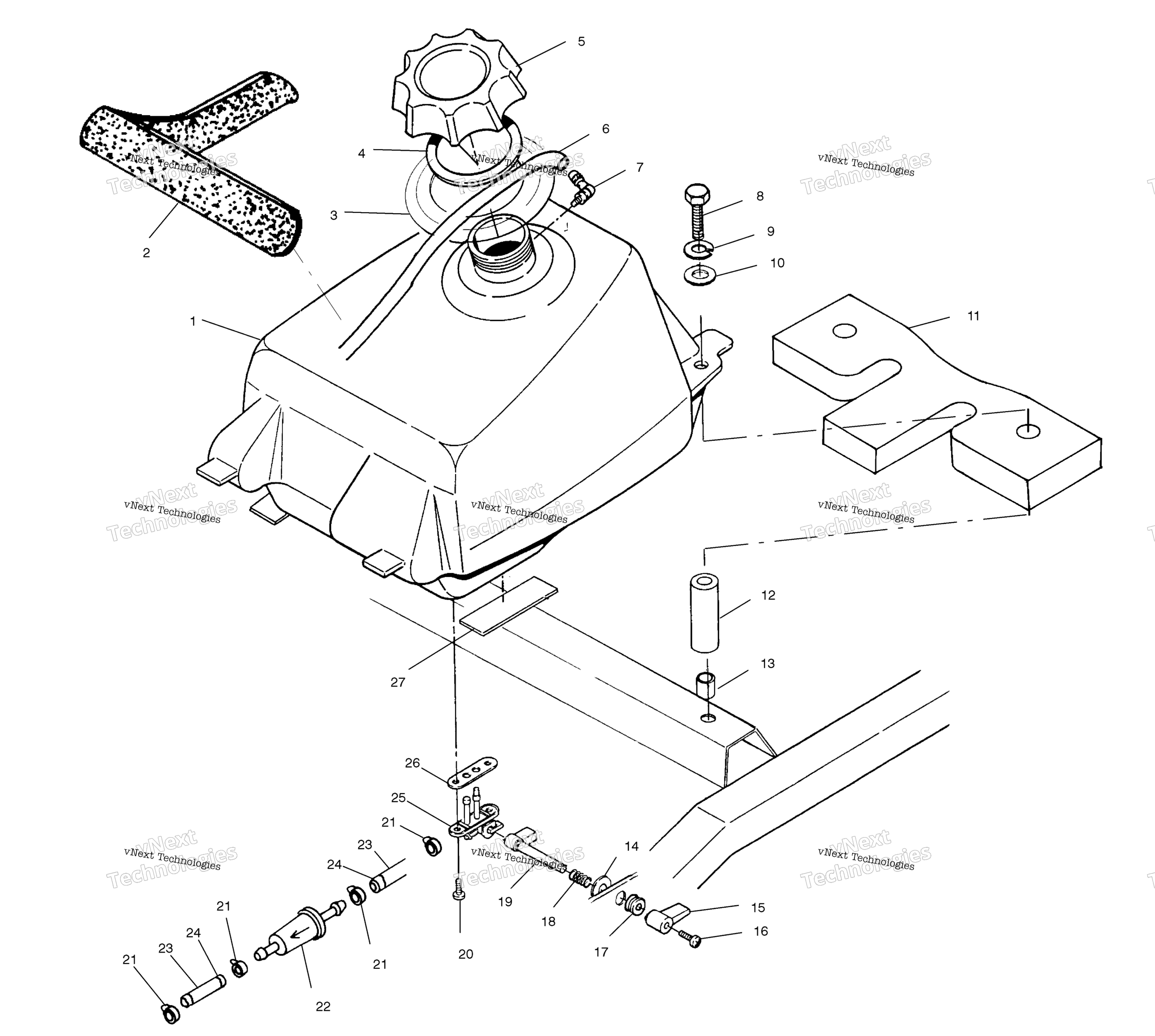

Схема топливного бака для SCRAMBLER 500 (A00BG50AA)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM.-FUEL TANK W/ VALVE art. 2520241
По запросу
1
TANK ASM,FUEL (Incl. 7,20,25,26) art. 2511342
По запросу
2
SEAL,FOAM art. 5811527
По запросу
3
GROMMET,FUELTANK art. 5410842
По запросу
4
GAS CAP GASKET art. 5810144
По запросу
5
GAS CAP, BLACK art. 5430725
По запросу
6
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
7
TANK VENT art. 5431053
По запросу
8
BOLT art. 7512249
По запросу
9
SPRING LOCK WASHER art. 7552801
По запросу
10
FLAT WASHER art. 7555859
По запросу
11
FOAM SEAL art. 5811526
По запросу
12
SPACER art. 5332457
По запросу
13
Закладная гайка Polaris art. 7542143
По запросу
14
WASHER art. 7555726
По запросу
15
FUEL LEVER art. 5431021
По запросу
16
SCREW art. 7511840
По запросу
17
GROMMET art. 5432291
По запросу
18
COMPRESSION SPRING LEVER art. 7041209
По запросу
19
FUEL LEVER EXTENSION art. 5431391
По запросу
20
SCREW art. 7515136
По запросу
21
Хомут пружинный Polaris art. 7080003
от 116 ₽
22
Фильтр топливный Polaris art. 2530009
По запросу
23
REFLECT SLEEVE SHEATH, 16 MM X art. 8450105-65
По запросу
24
FUEL LINE, 600 CM art. 8450040-600
По запросу
25
FUEL VALVE, MAGNUM art. 7052190
По запросу
26
FUEL VALVE GASKET art. 5810859
По запросу
27
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
