модель 2001 года
- Модель Explorer 250
- Код модели XPLORER (A01AG25CA)

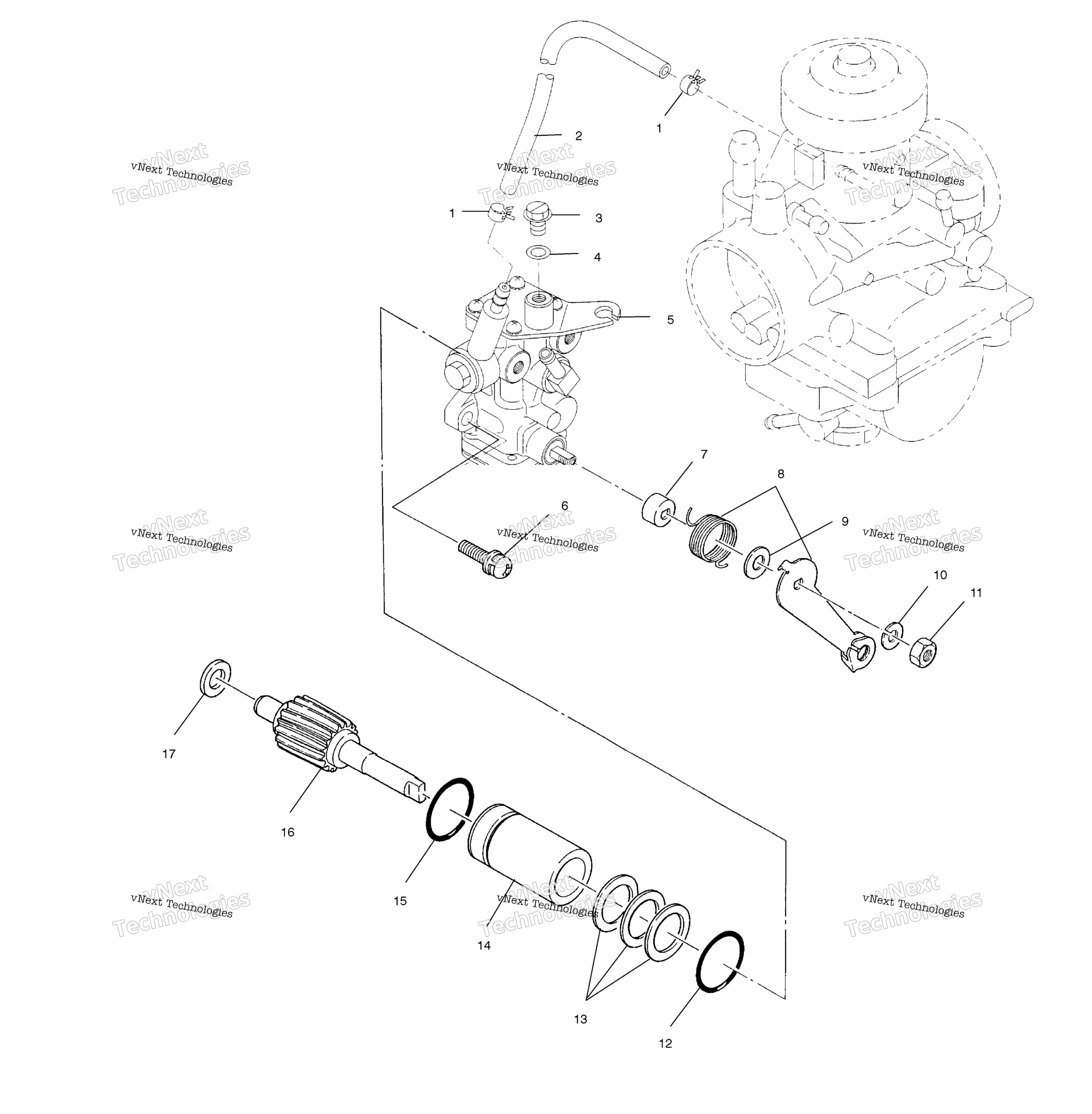

Схема масляного насоса для XPLORER (A01AG25CA)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE CLAMP art. 3083141
По запросу
2
PIPE-VINYL art. 3087047
По запросу
3
SCREW-AIR VENT art. 3083125
По запросу
4
PACKING(10) art. 3083126
По запросу
5
ASM-OIL PUMP (Incl. 3,4,7-12) art. 3089279
По запросу
6
ASM.,SCREW & WASHER (10) art. 3083783
По запросу
7
CAP art. 3083758
По запросу
8
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
SPRING&LEVER art. 3086844
По запросу
9
COLLAR, CAMSHAFT art. 3083757
По запросу
10
WASHER-SPRING(10) art. 3083121
По запросу
11
NUT(10) art. 3083120
По запросу
12
Уплотнительное кольцо Polaris art. 3083127
По запросу
13
SHIM-0.60 (.6mm) art. 5141621
По запросу
13
SHIM-0.30 (.3mm) art. 5141620
По запросу
13
SHIM-0.15 (.15mm) art. 5141619
По запросу
14
BUSHING art. 3083353
По запросу
15
O-RING art. 3083129
По запросу
16
GEAR, SMALL art. 3083429
По запросу
17
SPACER art. 3083428
По запросу
