модель 2001 года
- Модель Explorer 250
- Код модели XPLORER (A01AG25CA)

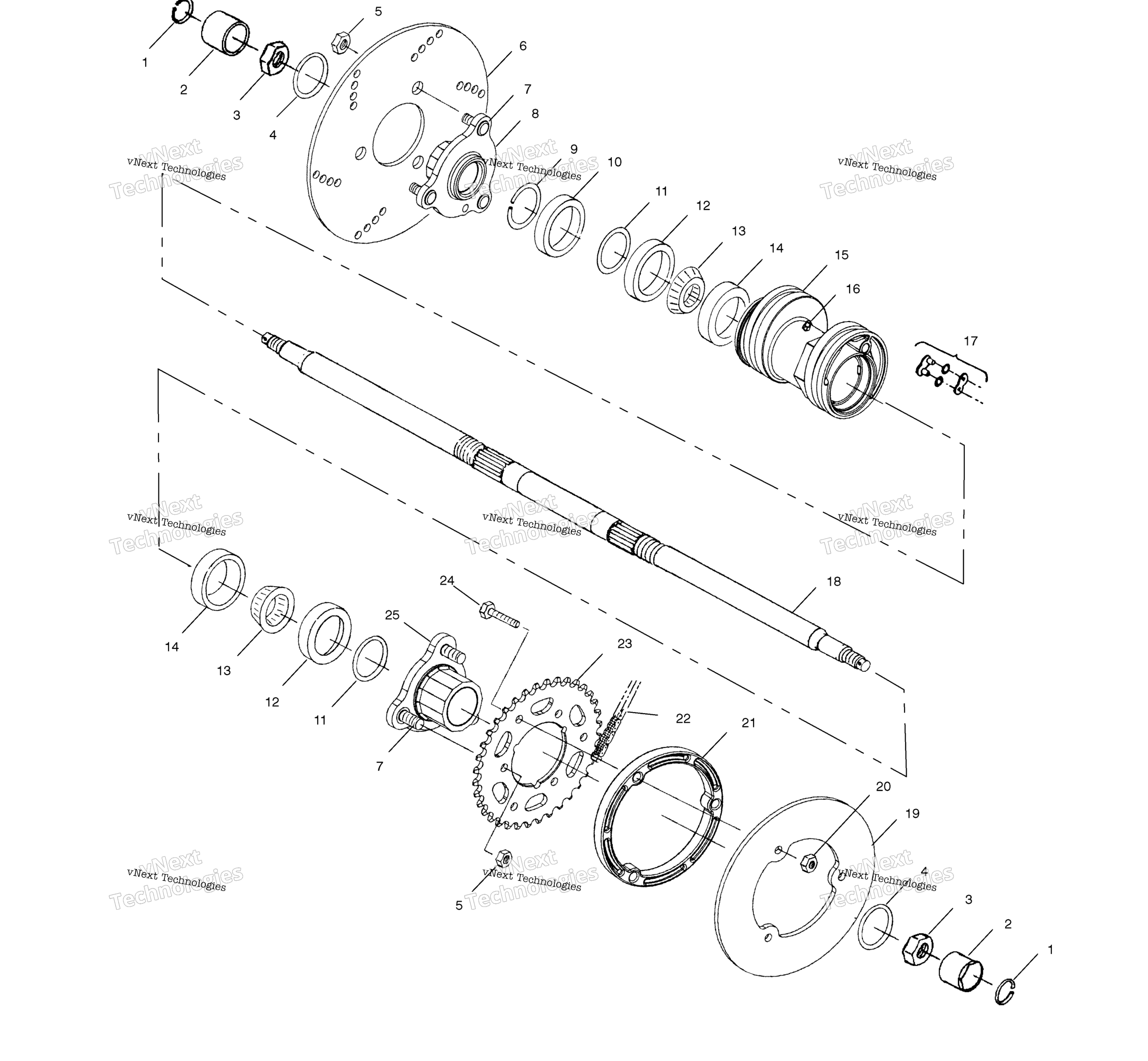

Схема задней части Housing для XPLORER (A01AG25CA)
Схема
Детали
Номер
Наименование детали
Цена
1
RETAINING RING art. 7710472
По запросу
2
EXTRUSION,RETAINER,NUT art. 5510313
По запросу
3
Гайка ступицы Polaris art. 7547031
По запросу
4
SEAL, FOAM art. 5411555
от 3 371 ₽
5
Гайка Polaris art. 7542439
от 263 ₽
6
DISC,BRK,7.00 OD,.188 THK art. 5243678
По запросу
7
Шпилька ступицы Polaris art. 7515513
от 525 ₽
8
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
9
SNAP RING art. 7710405
По запросу
10
SPACER AXLE art. 5010462
По запросу
11
O RING art. 5410889
По запросу
12
LIP SEAL art. 3610070
от 578 ₽
13
TAPERED BEARING CONE art. 3554518
от 3 371 ₽
14
TAPERED BEARING CUP art. 3554517
от 3 371 ₽
15
HOUSING AXLE, REAR art. 5132098
По запросу
16
FITTING,LUBE.W/BALL CK.(10) art. 7080306
По запросу
17
Замок цепи Polaris art. 3221192
По запросу
18
AXLE, REAR, CDS art. 5133181
По запросу
19
GUARD,SPKT,42T,BLK art. 5211618-067
По запросу
20
NUT art. 7547108
По запросу
21
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
22
Цепь КПП Polaris 3224056-080 art. 3221193-080
По запросу
23
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
24
Болт кронштейна ролика гусеницы Polaris art. 7512404
от 525 ₽
25
SPROCKET ASSEMBLY, HUB, LOCKING (Incl. 7) art. 1520258
По запросу
