модель 2001 года
- Модель Explorer 250
- Код модели XPLORER (A01AG25CA)

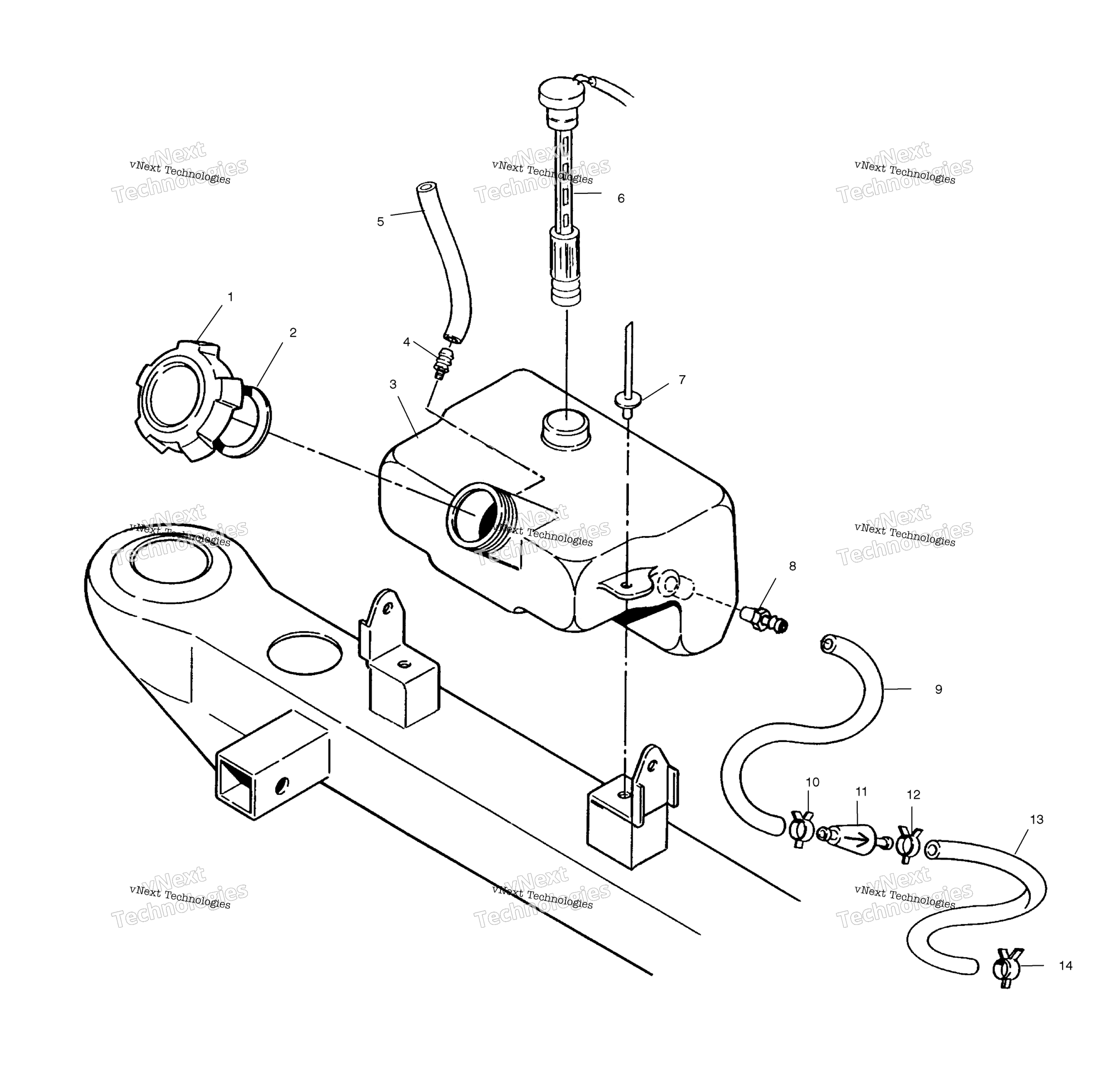

Схема масляного бака для XPLORER (A01AG25CA)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL TANK CAP art. 5430779
от 110 ₽
2
OIL CAP GASKET art. 5810141
По запросу
3
DRILLED OIL TANK art. 5431793
По запросу
4
FITTING art. 7052077
По запросу
5
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
6
SENSOR,OIL,LEVER W/CONNECOTR art. 4110265
По запросу
7
Заклепка Polaris art. 7621460
По запросу
8
FITTING,1/4 HOSE art. 7052153
По запросу
9
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
10
HOSE CLAMP art. 7080307
По запросу
11
Фильтр топливный Polaris art. 2530009
По запросу
12
Хомут пружинный Polaris art. 7080003
от 116 ₽
13
FUEL LINE, 600 CM art. 8450040-600
По запросу
14
CLAMP, HOSE, S.S. art. 7080476
По запросу
Другие схемы модели
Масляный бак
