модель 2002 года
- Модель Explorer 400
- Код модели XPLORER 400 (A02CG38CA)

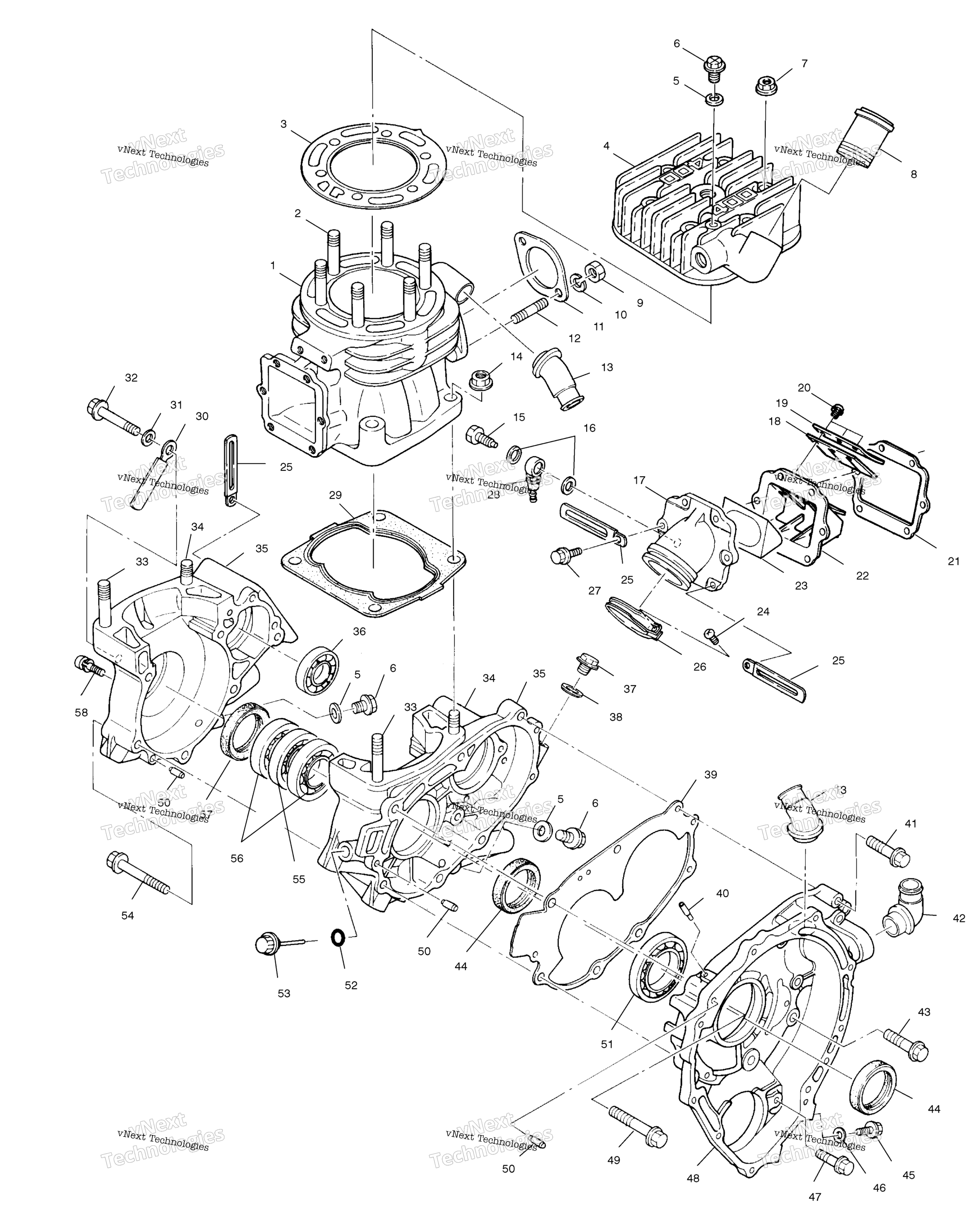

Схема картера & Cylinder для XPLORER 400 (A02CG38CA)
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER [Incl. 2,12,13] art. 3086753
По запросу
2
STUD art. 3084138
По запросу
3
Прокладка ГБЦ Polaris art. 3084731
По запросу
4
CYLINDER HEAD [Incl. 8] art. 3086755
По запросу
5
FLAT WASHER art. 7555998
По запросу
6
SUBSTITUTED BY 3083767 art. 3086744
По запросу
7
FLANGE NUT art. 3082910
По запросу
8
PIPE, WATER art. 3083452
По запросу
9
NUT art. 3087199
По запросу
10
LOCK WASHER art. 3080530
По запросу
11
EXHAUST GASKET art. 3086757
По запросу
12
STUD art. 3085326
По запросу
13
PIPE-1,ELBOW art. 3086746
По запросу
14
Гайка фланцевая Polaris art. 3082911
от 263 ₽
15
BANJO BOLT art. 3083137
По запросу
16
FLAT WASHER art. 7555998
По запросу
17
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
18
VALVE, REED * art. 3240064
По запросу
19
STOPPER art. 3240065
По запросу
20
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
21
GASKET, REED VALVE,(10) art. 3084148
По запросу
22
VALVE ASM., REED [Incl. 18-20] art. 3084147
По запросу
23
STUFFER,(REED VALVE ASM.) art. 3240164
По запросу
24
PAN HEAD SCREW art. 3081497
По запросу
25
CLAMP art. 3083590
По запросу
26
BAND ASM. [Incl. 24] art. 3084144
По запросу
27
FLANGE BOLT art. 3084877
По запросу
28
VALVE, CHECK art. 3083894
По запросу
29
Прокладка цилиндра Polaris art. 3084729
По запросу
30
CLAMP art. 3083384
По запросу
31
WASHER(10) art. 3080142
По запросу
32
BOLT, FLANGE art. 3084124
По запросу
33
STUD art. 3084118
По запросу
34
STUD art. 3084119
По запросу
35
ASM-CRANKCASE [Incl. 5,6,32-36,44,47,50,54-57] art. 3086740
По запросу
36
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
37
PLUG art. 3083453
По запросу
38
GASKET art. 3082956
По запросу
39
CASE GASKET art. 3086748
По запросу
40
PIPE, BREATHER art. 3084128
По запросу
41
FLANGE BOLT art. 3086751
По запросу
42
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
43
BOLT-FLANGE art. 3086752
По запросу
44
SEAL, OIL * art. 3084120
По запросу
45
Plug art. 3086750
По запросу
46
GASKET,ALUMINUM(10) art. 3083482
По запросу
47
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
48
ASM.,CRANKCASE 3 [Incl. 13,40,42,44,45,46,50,51] art. 3086745
По запросу
49
BOLT, FLANGE art. 3084134
По запросу
50
DOWEL PIN art. 3086838
По запросу
51
BALL BEARING art. 3084131
По запросу
52
O-RING art. 3084733
По запросу
53
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
54
BOLT-FLANGE art. 3086742
По запросу
55
BALL BEARING art. 3084775
По запросу
56
BALL BEARING art. 3084121
По запросу
57
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
58
SCREW AND WASHER art. 3084205
По запросу
