модель 2002 года
- Модель Explorer 400
- Код модели XPLORER 400 (A02CG38CA)

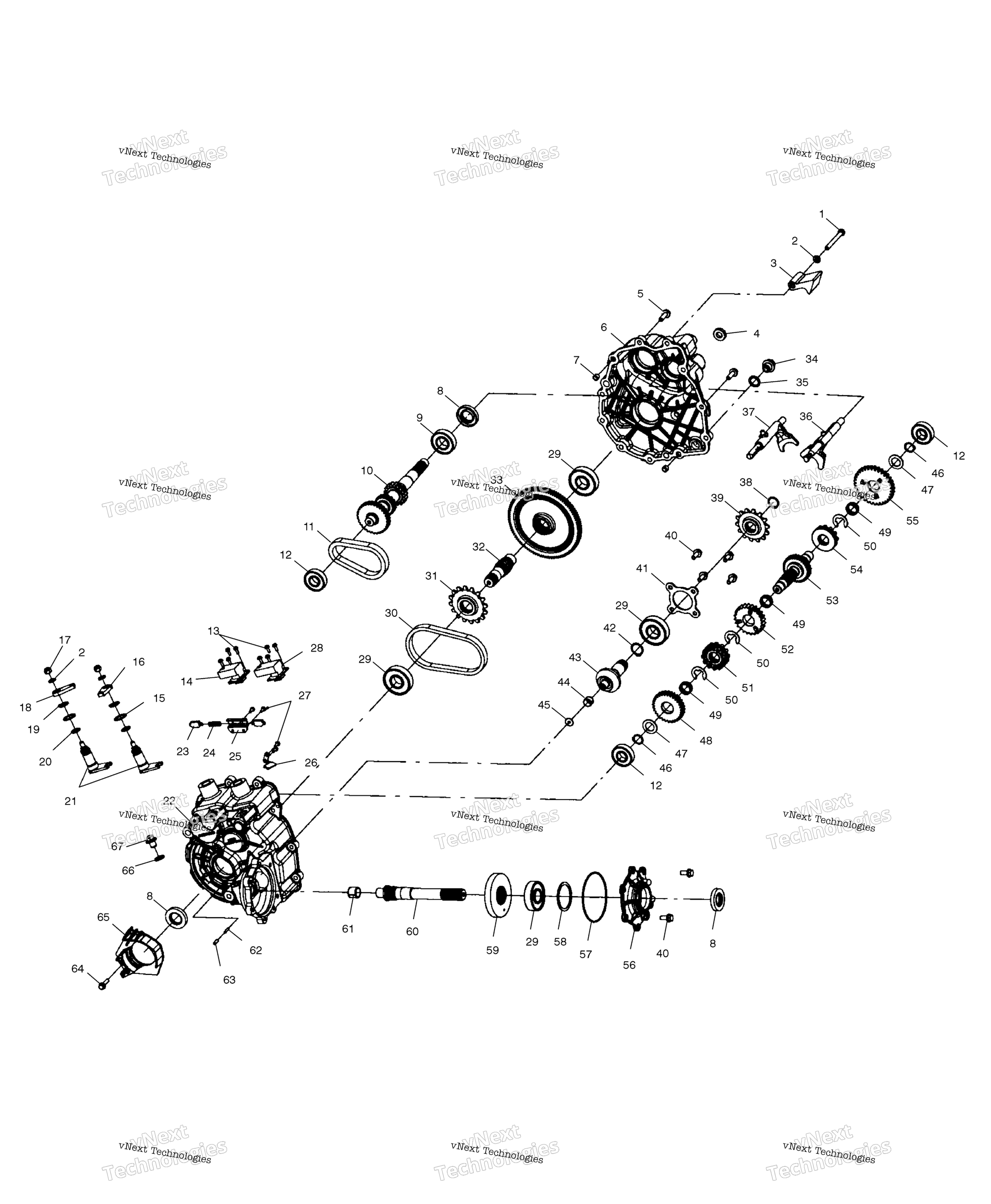

Схема картера редуктора для XPLORER 400 (A02CG38CA)
Схема
Детали
Номер
Наименование детали
Цена
0
N/A,USE COMPONENTS [Incl. All] art. 9990000
По запросу
1
SCREW art. 3233525
По запросу
2
WASHER art. 3233054
По запросу
3
DAMPENER,CARB.VIBRATION art. 3233526
По запросу
4
PIVOT BUSHING art. 3233527
По запросу
5
SCREW art. 3233252
По запросу
6
GEARCASE, LEFT, MACHINED art. 3234036
По запросу
7
KNOCK PIPE art. 3233529
По запросу
8
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
9
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 1 шт.
10
SHAFT-INPUT HIGH/LOW/REVERSE art. 3233704
По запросу
11
Цепь КПП Polaris art. 3233036
По запросу
12
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 3 шт.
13
SCREW art. 3233749
По запросу
14
GEAR INDICATION SWITCH art. 3234001
По запросу
15
WASHER art. 3233040
По запросу
16
BELLCRANK art. 3233153
По запросу
17
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
18
BELLCRANK art. 3233547
По запросу
19
RETAINING RING art. 3233045
По запросу
20
O-RING art. 3233548
По запросу
21
SHAFT,SHIFT art. 3233549
По запросу
22
RIGHT GEARCASE, HLR art. 3233895
По запросу
23
PIN,INTERLOCK art. 3233308
По запросу
24
SPRING art. 3233032
По запросу
25
BRACKET INTERLOCK art. 3233309
По запросу
26
OIL DEFLECTOR art. 3233043
По запросу
27
SCREW-TAPPING,W/LOCK WASHER art. 3233747
По запросу
28
Датчик положения КПП Polaris art. 3234002
По запросу
29
Подшипник КПП Polaris art. 3233020
По запросу
30
ROLLER CHAIN art. 3233546
По запросу
31
SPROCKET,16/26T art. 3233545
По запросу
32
OUTPUT SHAFT art. 3233544
По запросу
33
GEAR,98T,HCR. art. 3233558
По запросу
34
PLUG art. 3233448
По запросу
35
WASHER art. 3233035
По запросу
36
FORK,SHIFT,HIGH/REV art. 3233633
По запросу
37
SHIFT FORK, LOW art. 3233706
По запросу
38
RING,RETAINING art. 3233537
По запросу
39
SPROCKET, 14/22T art. 3233538
По запросу
40
SCREW art. 3233539
По запросу
41
COVER-BEARING art. 3233263
По запросу
42
Стопорное кольцо КПП Polaris art. 3233306
от 788 ₽
43
PINION SHAFT, 13 TOOTH art. 3233540
По запросу
44
GARLOCK BUSHING art. 3233541
По запросу
45
WASHER,THRUST art. 3233542
По запросу
46
RING,RETAINING art. 3233177
По запросу
47
Шайба КПП 1.270 X 0.793 X 0.065 Polaris art. 3233176
По запросу
48
GEAR, 30T art. 3233722
По запросу
49
Подшипник игольчатый Polaris art. 3233718
По запросу
50
RING,RET-RING,EXTERNAL art. 3233720
По запросу
51
DOG,ENGAGEMENT,HIGH/REV art. 3233721
По запросу
52
SPROCKET-24T art. 3233719
По запросу
53
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
54
ENGAGEMENT DOG, LOW art. 3233732
По запросу
55
GEAR,33T art. 3233731
По запросу
56
COVER,SNORKEL art. 3233556
По запросу
57
O-RING art. 3233555
По запросу
58
SHIM art. 3233554
По запросу
59
GEAR-25T art. 3233898
По запросу
60
SNORKEL SHAFT art. 3234939
По запросу
61
GARLOCK BUSHING art. 3233552
По запросу
62
VENT art. 3233037
По запросу
63
PLUG,VENT CAP art. 3233286
По запросу
64
SCREW art. 3233026
По запросу
65
Кожух цепи Polaris art. 3233897
По запросу
66
WASHER art. 3233324
По запросу
67
OIL FILL PLUG art. 3233711
По запросу
