модель 2002 года
- Модель Explorer 400
- Код модели XPLORER 400 (A02CG38CA)

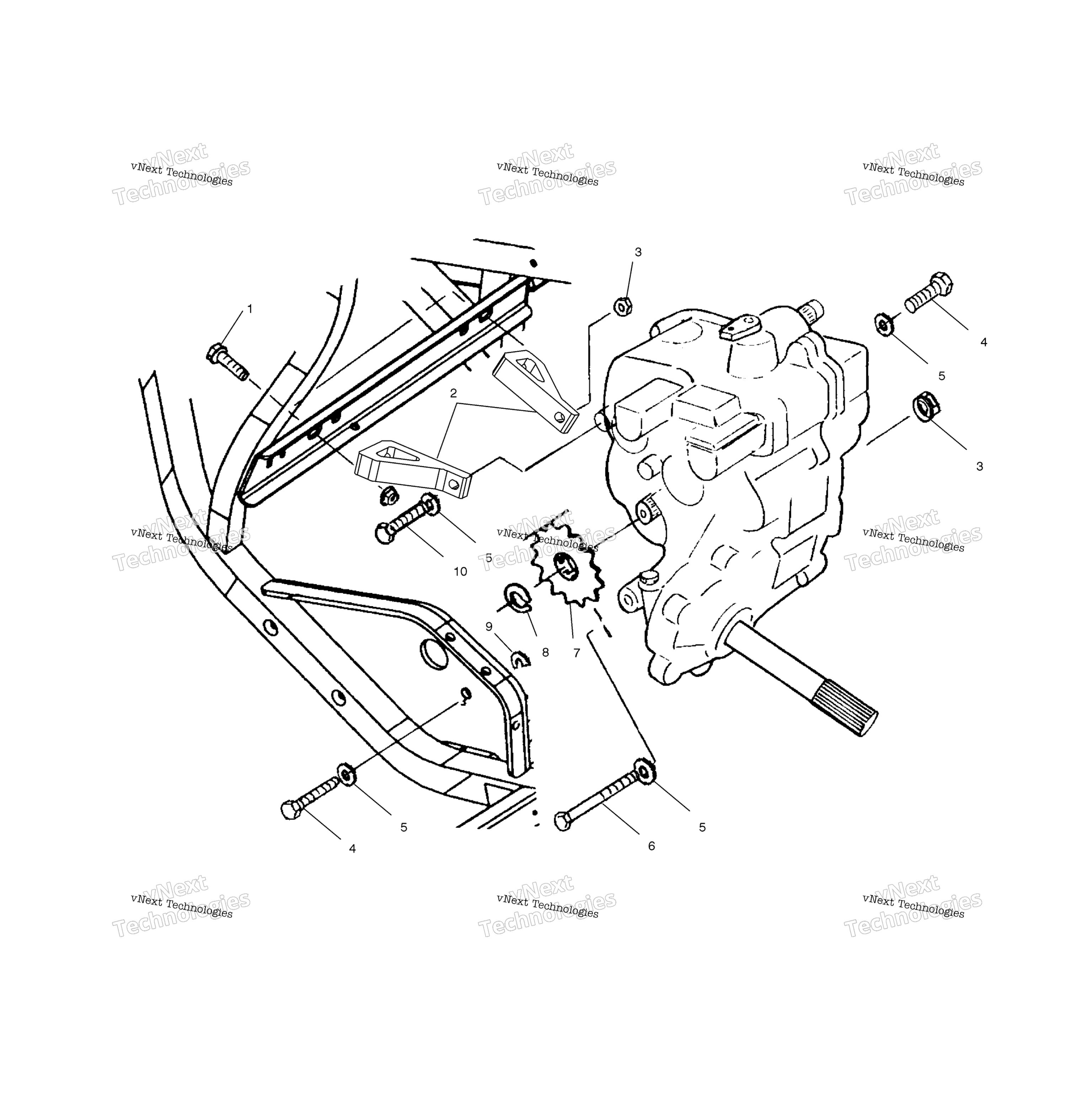

Схема картера редуктора Mounting для XPLORER 400 (A02CG38CA)
Схема
Детали
Номер
Наименование детали
Цена
1
Пробка сливная переднего редуктора Polaris art. 7517632
По запросу
2
MOUNT-TRANSMISSION,REAR,MACH art. 5132046
По запросу
3
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
4
Болт подвески Polaris art. 7512492
от 326 ₽
5
FLAT WASHER art. 7555806
По запросу
6
SCREW art. 7517646
По запросу
7
SPROCKET, 13 TOOTH art. 3221041
По запросу
8
Стопорное кольцо КПП Polaris art. 7710434
По запросу
9
SHIM [.010] art. 5211065
По запросу
9
SPACER, .020 [.020] art. 5210764
По запросу
9
SHIM, .030 [.030] art. 5211517
По запросу
10
SCREW art. 7517642
По запросу
