модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 2X4 HDS (A02CB50FC)

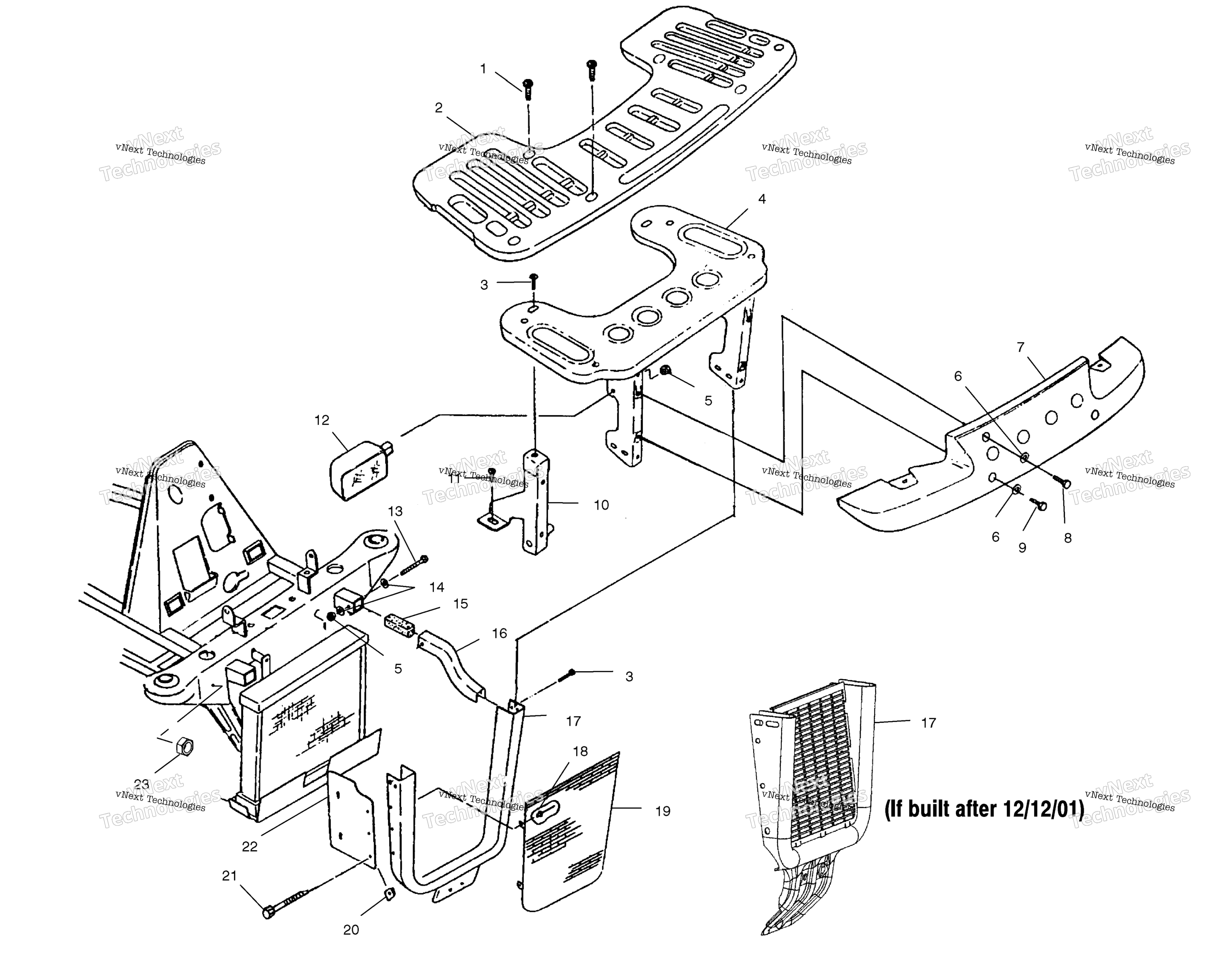

Схема передней части Rack & Bumper Mounting для MAGNUM 500 2X4 HDS (A02CB50FC)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517685
По запросу
2
FRONT RACK ASSEMBLY, GLOSS BLAC [Incl. Ref. 3 and Warning Decal] art. 2670180-070
По запросу
3
SCREW art. 7515399
По запросу
4
SUPPORT,FRONT RACK,BLK art. 1014023-067
По запросу
5
Гайка Polaris art. 7542324
от 160 ₽
6
WASHER art. 7555954
По запросу
7
FRONT BUMPER, GEN IV, GLOSS BLA art. 5432155-070
По запросу
8
BOLT(10) art. 7515391
По запросу
9
BOLT art. 7515390
По запросу
10
SUPPORT RACK WELD, FRONT, LEFT, art. 1013744-067
По запросу
10
SUPPORT RACK WELD, FRONT, RIGHT art. 1013746-067
По запросу
11
Винт Polaris art. 7512232
от 116 ₽
12
HEADLIGHT ASSEMBLY, LEFT, 30/30 art. 2431011
По запросу
12
ASM-HEADLIGHT,30/30W,SIDE MOUNT art. 2431012
По запросу
12
HIGH LOW 30W BULB art. 4030061
По запросу
13
BOLT art. 7512329
По запросу
14
FLAT WASHER art. 7558402
По запросу
15
PLUG, FRAME art. 5810467
По запросу
16
FRAME EXTENSION, LEFT, GS BLK art. 5244729-067
По запросу
16
FRAME EXTENSION, RIGHT, GS BLK art. 5244730-067
По запросу
17
WELD-BRUSH GUARD,BLK (If built after 12/12/01) art. 1013772-067
По запросу
18
POP RIVET art. 7621330
По запросу
19
GRILL,BRUSHGUARD,BLK. (If built before 12/12/01) art. 5240591-067
По запросу
20
NUT art. 7670094
По запросу
21
SCREW(10) art. 7512097
По запросу
22
SHIELD-RADIATOR,SIDE,RH art. 5433924
По запросу
22
RADIATOR SHIELD, LEFT art. 5433923
По запросу
23
NUTSERT,HEX art. 7547069
По запросу
