модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 2X4 HDS (A02CB50FC)

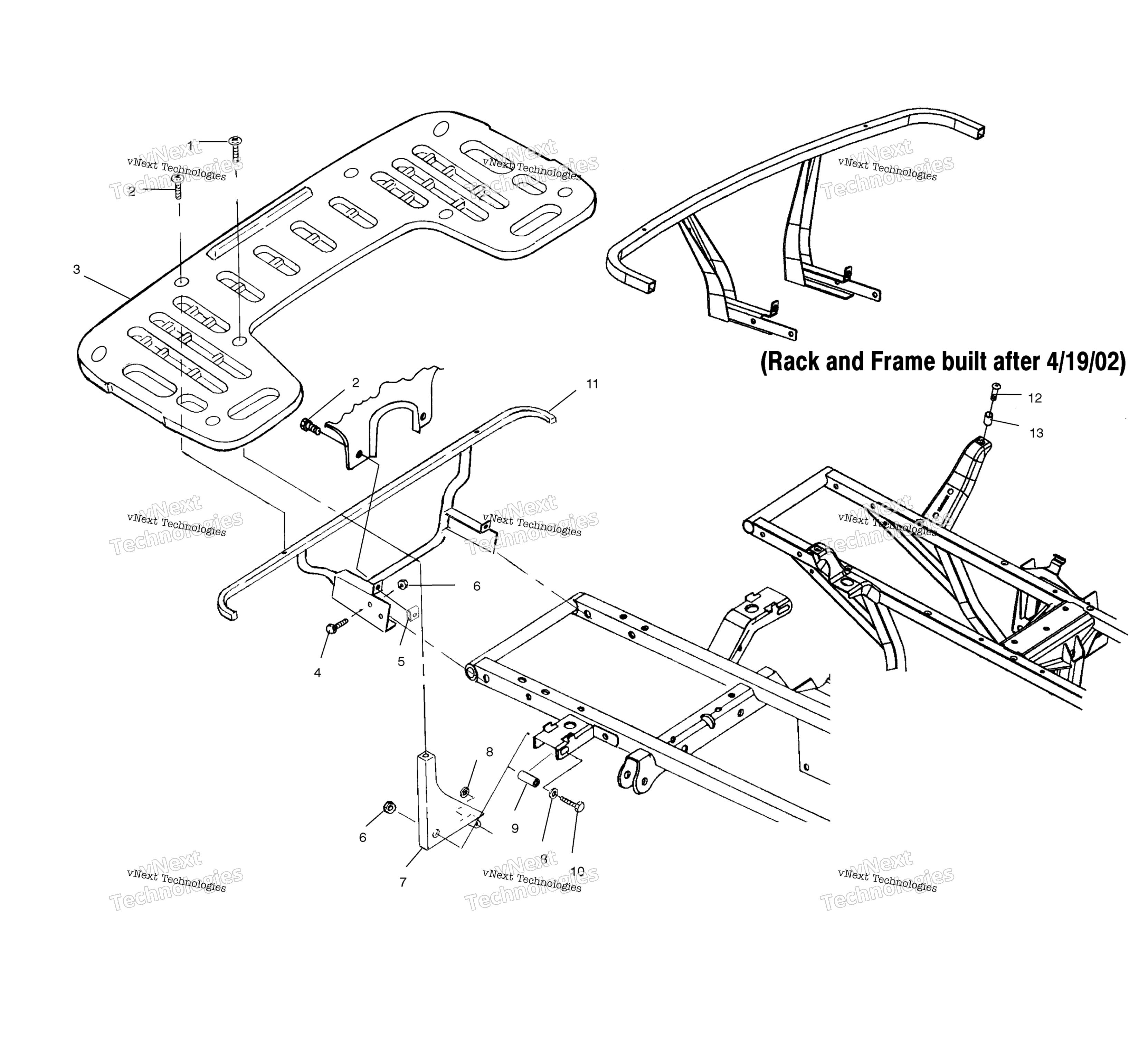

Схема задний полка крепление для MAGNUM 500 2X4 HDS (A02CB50FC)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW [If built before 9/03/01] art. 7517686
По запросу
2
SCREW art. 7517685
По запросу
3
REAR RACK, GLOSS BLACK [Incl. Warning Decal] art. 2670174-070
По запросу
4
BOLT art. 7512329
По запросу
5
NUT art. 7670096
По запросу
6
Гайка Polaris art. 7542324
от 160 ₽
7
MOUNT, FRONT, LEFT, MEDIUM GLOS [If built before 9/03/01] art. 1040524-067
По запросу
7
MNT,RH.FRT,R.RACK,BLK. [If built before 9/03/01] art. 1040525-067
По запросу
8
FLAT WASHER [If built before 9/03/01] art. 7558402
По запросу
9
SPACER [If built before 9/03/01] art. 5333332-067
По запросу
10
SCREW [If built before 9/03/01] art. 7515385
По запросу
11
SUPPORT,R.RACK,(500),BLK [If built before 4/09/02] art. 1040490-067
По запросу
11
RACK SUPPORT, REAR, MEDIUM GLOS [If built after 4/09/02] art. 1013724-067
По запросу
12
SCR-5/16-18X3.00 TR/TX-M [If built after 9/03/01] art. 7517983
По запросу
13
SPACER, .375 X .75 X 1.56 [If built after 9/03/01] art. 5334092
По запросу
