модель 2002 года
- Модель Magnum 500
- Код модели MAGNUM 500 2X4 HDS (A02CB50FC)

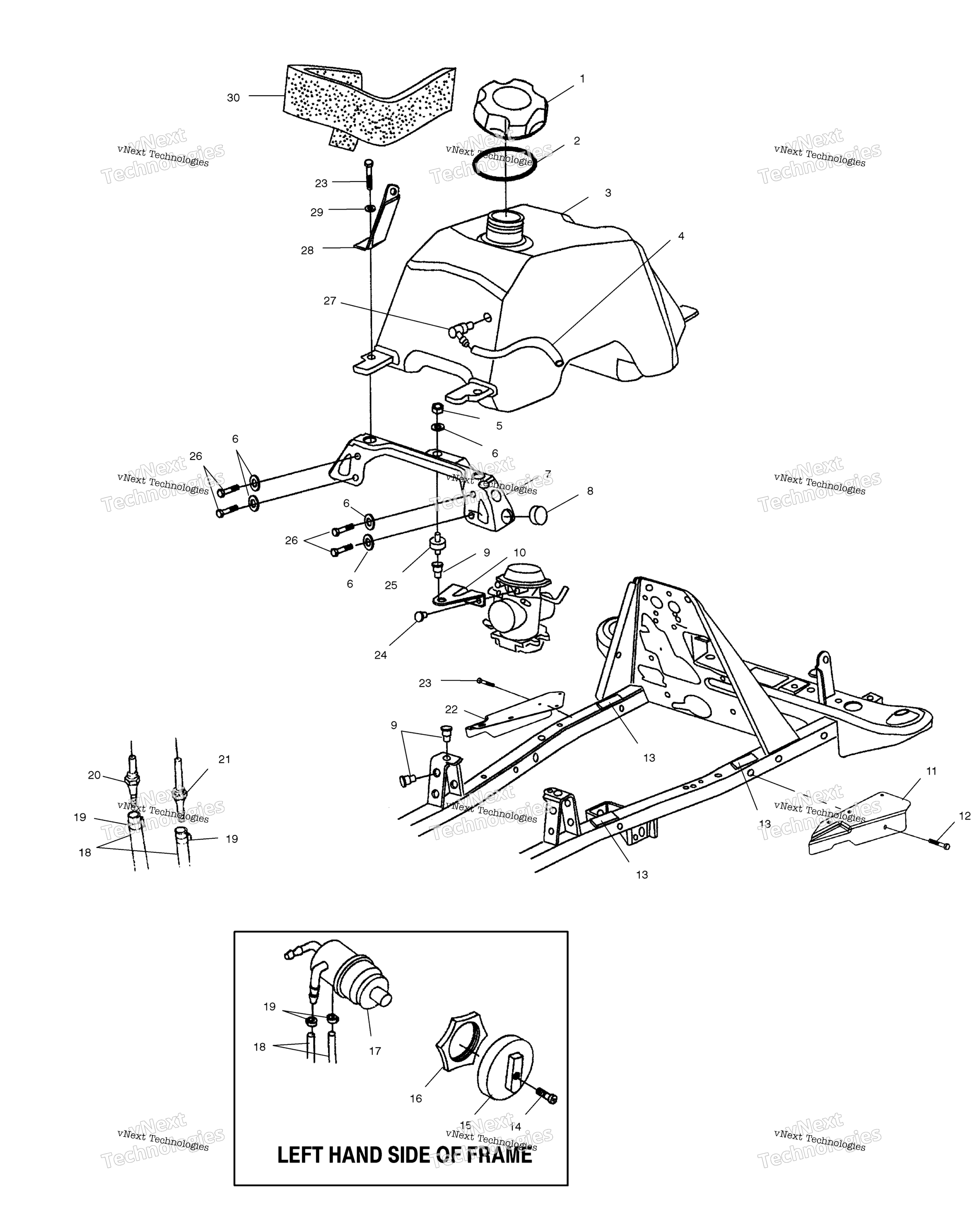

Схема топливного бака & Carburetor Mounting для MAGNUM 500 2X4 HDS (A02CB50FC)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
HEX NUT art. 7542105
По запросу
6
WASHER art. 7552605
По запросу
7
BRKT-CARB SUPPORT,BLK art. 5245672-067
По запросу
8
BUMPER, RUBBER art. 5410414
По запросу
9
NUTSERT,HEX art. 7547069
По запросу
10
MOUNT-425/500 CARB,BLK art. 5245673-067
По запросу
11
SHIELD-SPLASH,RH,BLK art. 5245533-067
По запросу
12
SCREW art. 7517386
По запросу
13
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
14
SCREW art. 7517505
По запросу
15
FUEL VALVE KNOB art. 5432559
По запросу
16
FUEL VALVE NUT art. 5432733
По запросу
17
Топливный кран Polaris art. 7052161
По запросу
18
FUEL LINE, 600 CM art. 8450040-600
По запросу
19
Хомут пружинный Polaris art. 7080003
от 116 ₽
20
FITTING,FUEL OUT,MAIN,4 ,Y art. 7052150
По запросу
21
FITTING,FUEL OUT,RES.,Z art. 7052149
По запросу
22
SPLASH SHIELD, LEFT, MEDIUM GLO art. 5245394-067
По запросу
23
BOLT art. 7512277
По запросу
24
SCREW AND WASHER art. 3084205
По запросу
25
Крепление карбюратора Polaris art. 3110050
По запросу
26
BOLT art. 7512276
По запросу
27
TANK VENT art. 5431053
По запросу
28
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
28
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
29
FLAT WASHER art. 7558301
По запросу
30
FOAM-SEAL,17" art. 5811899
По запросу
