модель 2003 года
- Модель Magnum 330
- Код модели MAGNUM 330 4X4 (A03CD32AA/AB/AC/FB)

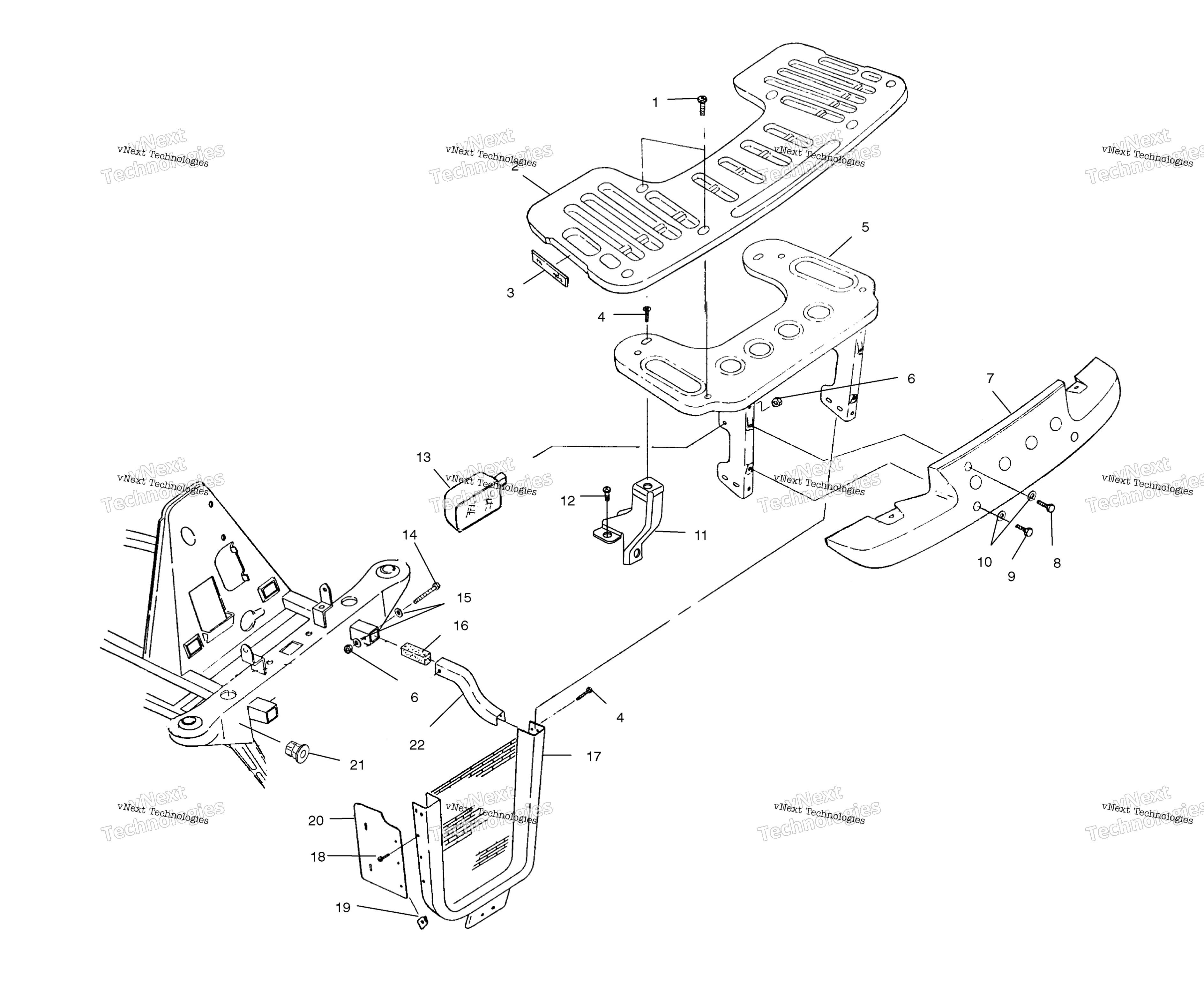

Схема передней части Rack & Bumper Mounting для MAGNUM 330 4X4 (A03CD32AA/AB/AC/FB)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517685
По запросу
2
FRONT RACK ASSEMBLY, GLOSS BLAC [Incl. Ref. 3 and Warning Decal] art. 2670180-070
По запросу
3
DECAL-REFLECT.6.75,AMBER art. 7079926
По запросу
4
SCREW art. 7515399
По запросу
5
SUPPORT,FRONT RACK,BLK art. 1014023-067
По запросу
6
Гайка Polaris art. 7542324
от 160 ₽
7
FRONT BUMPER, GEN IV, GLOSS BLA art. 5432155-070
По запросу
8
BOLT(10) art. 7515391
По запросу
9
BOLT art. 7515390
По запросу
10
WASHER art. 7555954
По запросу
11
SUPPORT RACK WELD, FRONT, LEFT, art. 1013744-067
По запросу
11
SUPPORT RACK WELD, FRONT, RIGHT art. 1013746-067
По запросу
12
Винт Polaris art. 7512232
от 116 ₽
13
HIGH LOW 30W BULB art. 4030061
По запросу
13
HEADLIGHT ASSEMBLY, LEFT, 30/30 art. 2431011
По запросу
13
ASM-HEADLIGHT,30/30W,SIDE MOUNT art. 2431012
По запросу
14
BOLT art. 7512329
По запросу
15
FLAT WASHER art. 7558402
По запросу
16
PLUG, FRAME art. 5810467
По запросу
17
WELD-BRUSH GUARD,BLK art. 1013772-067
По запросу
18
SCREW(10) art. 7512097
По запросу
19
NUT art. 7670094
По запросу
20
RADIATOR SHIELD, LEFT art. 5433923
По запросу
20
SHIELD-RADIATOR,SIDE,RH art. 5433924
По запросу
21
NUTSERT,HEX art. 7547069
По запросу
22
FRAME EXTENSION, LEFT, GS BLK art. 5244729-067
По запросу
22
FRAME EXTENSION, RIGHT, GS BLK art. 5244730-067
По запросу
