модель 2003 года
- Модель Magnum 330
- Код модели MAGNUM 330 4X4 (A03CD32AA/AB/AC/FB)

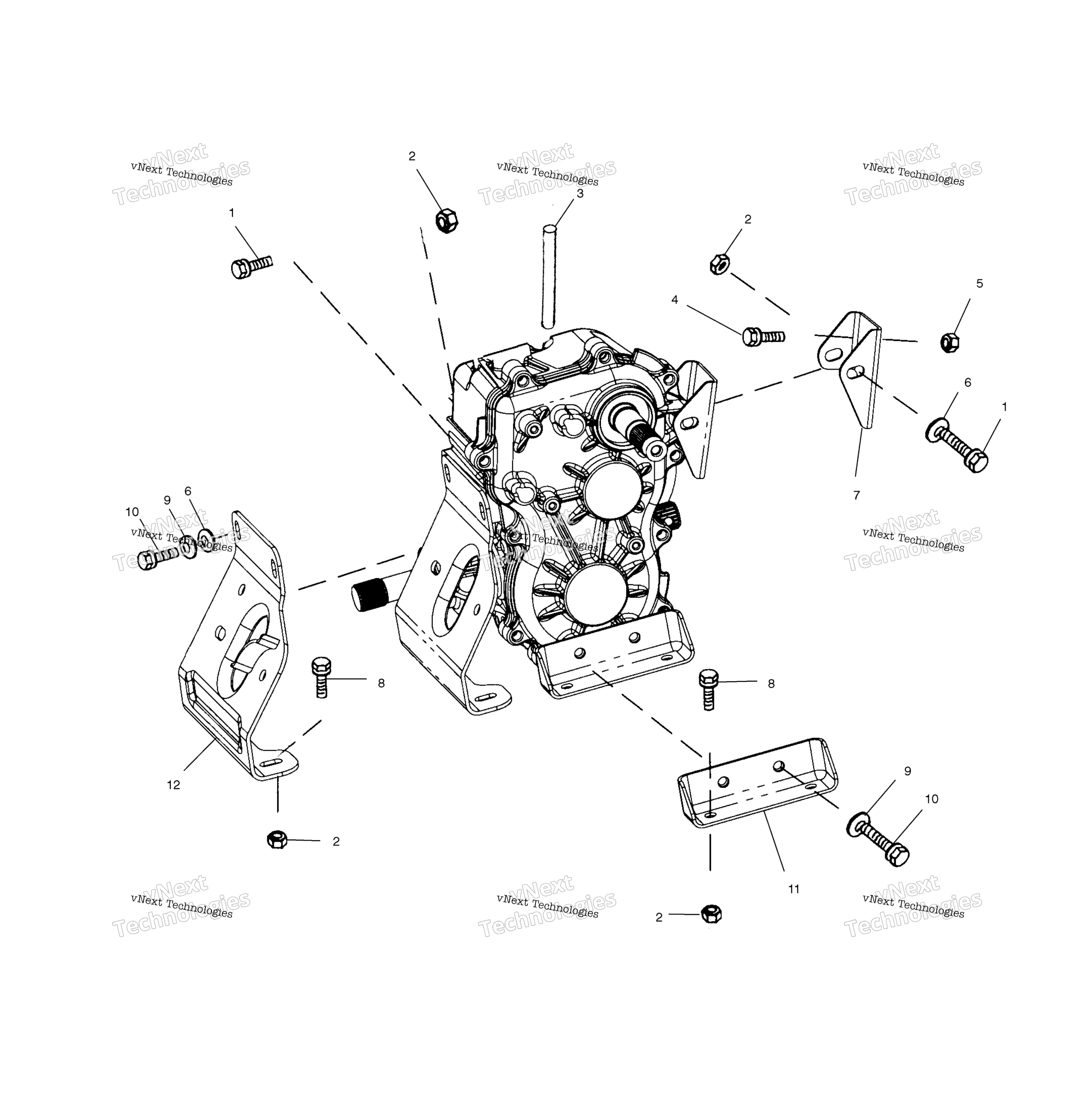

Схема трансмиссии Mounting для MAGNUM 330 4X4 (A03CD32AA/AB/AC/FB)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM., GEARCASE [SEE GEARCASE PG. C12 FOR DETAILS] art. -------
По запросу
1
SCREW art. 7515417
По запросу
2
NUT art. 7547108
По запросу
3
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
4
SCREW art. 7515398
По запросу
5
FLANGE NUT art. 7542321
По запросу
6
WASHER,FLAT art. 7555976
По запросу
7
MOUNT-TRANSMISSION REAR,PLTD art. 5247343
По запросу
8
SCREW art. 7517289
По запросу
9
Шайба гроверная Polaris art. 7552603
По запросу
10
BOLT art. 7515522
По запросу
11
MOUNT,TRANSMISSION,BLK art. 5242820-067
По запросу
12
MOUNT, ENGINE,REAR [SEE ENGINE MOUNTING PG. B2, REF. 15] art. -------
По запросу
